工业用立式物料存放恩瓦尔机架结构

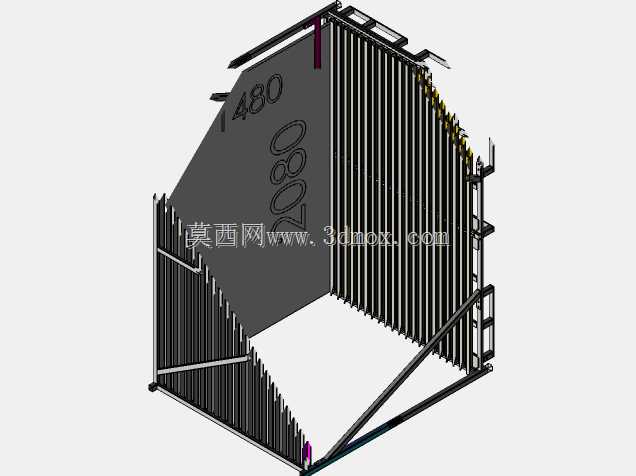

这款机架主要面向生产车间物料暂存、工序间工件周转存放场景设计，可适配长条状型材、板件、待加工零部件的分类立式存放需求，解决传统平放式存储占地大、取件易磕碰、物料查找效率低的实际生产痛点。从结构设计逻辑来看，整体采用开放式三面围挡布局，单侧预留取放开口，配合底部斜向支撑强化整体抗倾覆能力，避免满负载状态下机架出现侧翻风险；围挡侧采用密集竖肋结构，既可以对存放的长条物料形成侧向限位，防止物料倾倒滑落，又能在保证结构强度的前提下减少整体耗材用量，降低机架自重。机架标注的关键外形尺寸为宽度1480mm、高度2080mm，安装时需预留单侧不小于800mm的操作空间，满足人工取放物料、日常盘点的作业动线需求，底部可通过膨胀螺栓与车间地面固定，适配常规硬化混凝土地面的安装条件，无需额外做基础预埋。在功能特性上，机架的竖肋间距经过匹配性设计，可兼容不同厚度的板件、不同直径的长条型材存放，侧边设置的爬梯结构方便操作人员存取高位物料，顶部预留的吊装点位可满足整体转运、工位调整的吊装需求，无需拆解即可通过车间行吊完成位置迁移。设计过程中充分考虑了车间实际使用的磨损问题，所有与物料接触的棱边均做了倒钝处理，避免取放物料时刮伤工件表面，支撑构件采用型材焊接成型，焊接位置做了应力释放处理，减少长期负载下的结构变形量，整体结构无复杂传动部件，日常维护仅需定期检查连接螺栓紧固状态即可，运维成本极低。这类机架可单独使用，也可多组并排拼接形成连续的物料存放区，适配不同规模的生产车间仓储规划需求，相比传统的焊接式固定货架，该结构的空间利用率提升约40%，物料取放效率可提升30%以上，尤其适合机加工车间、钣金加工车间的长条类工件、板材类工件的定置管理使用。
