四层立柱式轻型仓储置物货架结构

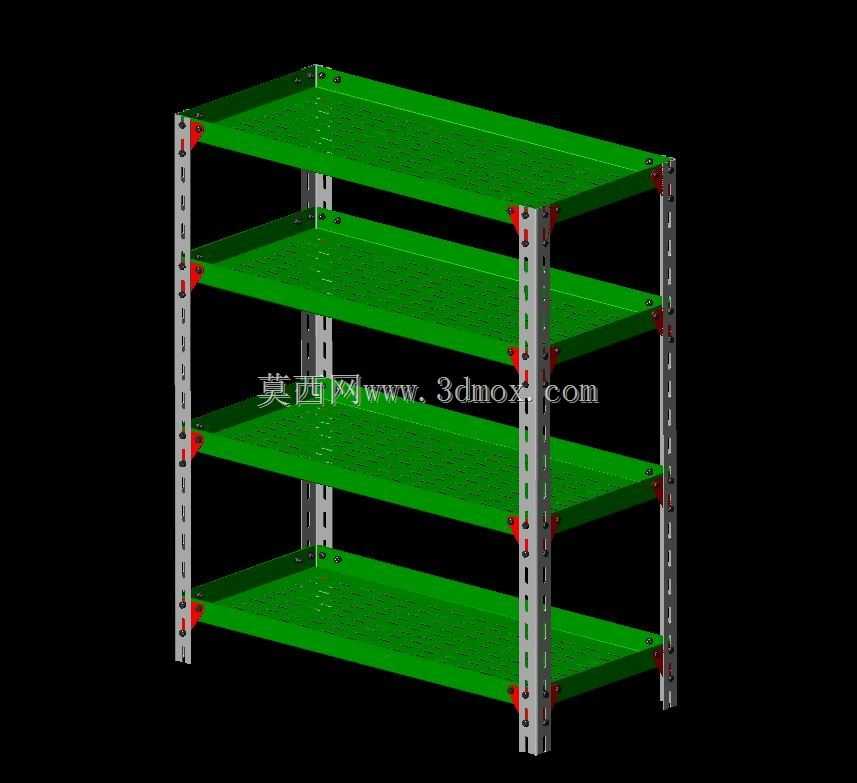

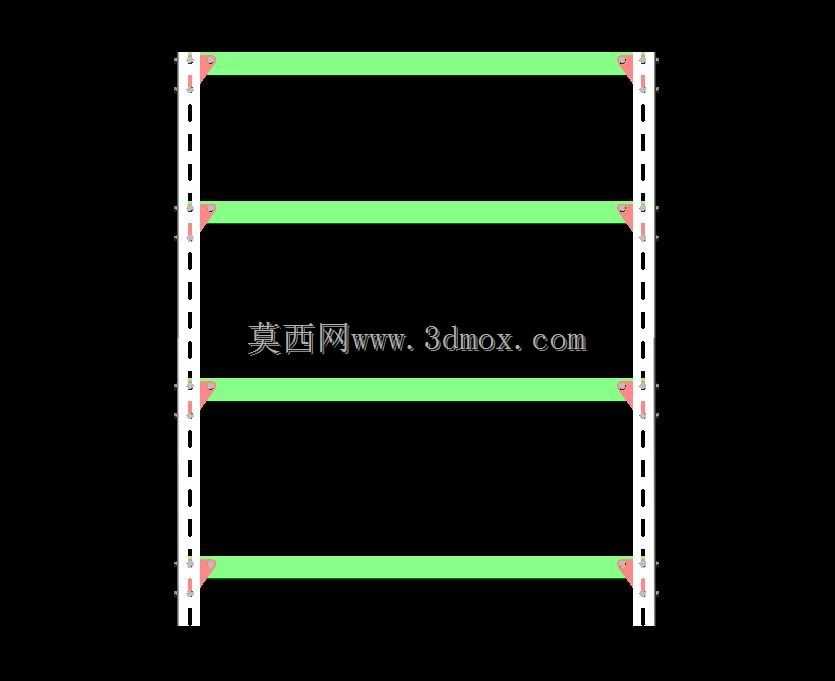

这款轻型四层置物货架，主要面向电商小件仓、五金配件库房、车间工位旁物料暂存、家用储物间整理这类场景设计，核心用途是实现零散货品、工装配件、包装耗材、家用杂物的分层分类存放，避免物料堆叠导致的取用不便、压损变形问题。从结构设计逻辑来看，整体采用双侧对称立柱搭配横向层板的框架式结构，立柱采用等距冲孔的冷弯薄壁型钢加工，冲孔间距统一，可根据存放物料的高度灵活调整层板安装位置，适配不同高度尺寸的物件存放需求，无需额外钻孔攻丝，安装调整时仅需匹配对应层板的挂接卡扣即可完成固定，单人即可完成层板位置调整作业。层板采用平直的条形承载结构，边缘做折边强化处理，提升层板的抗弯承载能力，避免放置重物后出现中部下挠变形的问题，层板与立柱的连接位置采用三角式挂接件，挂接件同时卡入立柱冲孔与层板端部折边，既保证连接强度，又能分散层板传递的载荷，避免局部应力集中导致的立柱冲孔变形。安装边界方面，双侧立柱的外侧间距为整体宽度方向的安装尺寸，立柱底部可搭配橡胶脚垫或膨胀固定件，若放置在平整水泥地面可直接通过脚垫防滑，若需要固定在地面或墙面，可通过立柱底部、背部的预留孔位加装紧固件，防止货架受侧向力出现倾覆。设计过程中优先考虑了拆装便捷性，所有部件均采用无焊接的装配式结构，运输时可将所有部件扁平化打包，减少运输空间占用，现场组装无需专用焊接设备，仅需配套的卡扣、螺栓即可完成整体装配。层板表面做喷塑处理，耐磨防滑，放置小件物料时不会出现打滑滑落的问题，立柱的冲孔做去毛刺处理，避免安装调整时划伤操作人员。在实际仓储应用中，这类轻型货架单层层板承载适配100kg以内的小件物料，不适合存放重型铸件、整托货物，主要用于零散物料的分类归置，可多组并排拼接使用，拓展整体存放宽度，也可根据场地的层高限制，选择增减层板数量，适配不同的仓储空间高度。结构建模时严格对齐了立柱冲孔的节距公差，保证层板挂接后处于水平状态，不会出现单侧倾斜的问题，挂接件的配合间隙控制在合理范围，既保证安装顺畅，又避免层板安装后出现晃动异响。
