工业传动用端面齿式棘轮齿轮结构

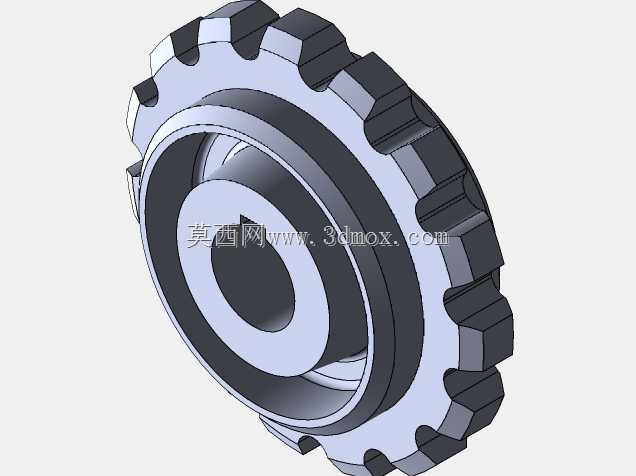

这款带棘轮结构的齿轮件，常应用在需要单向间歇传动的工位场景中，比如轻工包装线的进给机构、小型机床的进给分度单元、手动起重工具的止逆结构里，和普通渐开线圆柱齿轮不同，它的外齿做了不对称的棘齿轮廓，既可以和配对棘爪配合实现单向锁止，也能在特定啮合副里传递定比扭矩。从结构设计来看，主体采用台阶式中空布局，中心通孔为安装基准孔，用来穿装定位轴，孔壁预留的公差带适配H7级间隙配合，满足常规传动轴的装配要求，不会出现装配后卡滞或者径向窜动超差的问题。外圈的棘齿齿形经过参数校核，齿顶做了小倒角处理，避免棘爪落位时出现齿顶磕碰，齿根的圆弧过渡可以降低应力集中系数，在承受瞬时冲击载荷时不会出现齿根断裂的问题。中间的环形凹槽是减重兼储油结构，既可以降低零件整体自重，减少转动惯量，在高速间歇动作时降低驱动端的负载，也能存储少量润滑脂，在长期运转过程中持续给啮合面提供润滑，减少齿面磨损。内侧的台阶凸台是轴向定位面，装配时和轴套端面贴合，控制齿轮的轴向窜动量在0.1mm以内，保证啮合时的齿面接触面积符合设计要求，不会出现偏载导致的齿面早期点蚀。设计过程中优先考虑了安装边界的兼容性，整体外径、轴向厚度都参照通用棘轮组件的安装尺寸做了匹配，不需要额外改动安装座的尺寸就可以直接替换同规格的旧件，适配多数现有小型传动机构的改造需求。齿形的啮合角度经过反复验算，保证棘爪在弹簧力作用下可以顺畅滑入齿槽，反向转动时能立刻锁止，不会出现滑齿、跳齿的问题，在手动葫芦这类需要止逆的设备里，这个结构可以直接作为止逆核心件使用，承受额定载荷下的反向制动力矩。和普通圆柱齿轮相比，这款零件整合了传动和止逆两个功能，不需要额外加装单独的棘轮机构，能有效缩减传动单元的整体体积，在空间受限的小型设备里优势明显，比如台式钻床的进给锁紧机构、小型输送机的止退结构里，用这一个零件就能实现两个功能，减少装配零件数量，降低整体装配误差累积。
