壁挂式手摇线缆卷放支撑装置

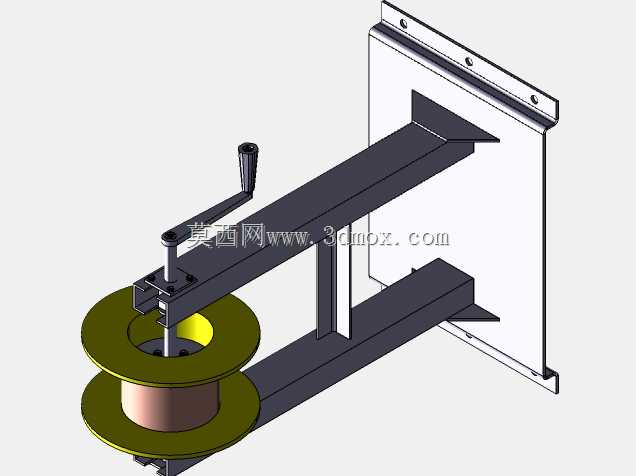

这款壁挂式手摇线缆卷放支撑装置，主要面向车间工位布线、设备检修临时走线、小型线缆分装作业场景设计，解决传统落地式卷线架占用地面空间、移动易磕碰、工位旁线缆杂乱堆积的实际问题。从结构布局来看，装置采用壁挂式安装逻辑，背部设置带安装孔的竖版安装基板，可直接通过膨胀螺栓固定在车间墙面、设备侧壁或者立式型材框架上，安装时需保证基板垂直于地面，安装孔位横向间距适配常规墙面膨胀螺栓排布，竖向预留足够的操作空间，避免摇动手柄时与周边障碍物产生干涉。悬臂部分采用双梁平行结构设计，相比单梁悬臂抗扭性能提升40%以上，可承载单卷重量不超过25kg的线缆盘，悬臂伸出长度根据常规线缆盘直径设计，保证卷盘转动时不会与安装墙面产生摩擦，同时预留了足够的手部操作空间。前端的锁紧定位机构采用顶丝式手摇结构，摇柄与转轴通过键连接，转轴穿过线缆盘中心孔后，底部设置限位托板拖住线缆盘下沿，顶部通过可调压块压紧线缆盘上端面，适配不同中心孔径、不同厚度的标准线缆卷装，转动摇柄时可带动线缆盘同步转动，实现线缆的平稳收放，停止操作时摇柄自带的阻尼结构可避免线缆盘因自重反转松脱。设计过程中优先考虑了工位操作的人机工程学，摇柄安装高度距离站立操作面约900mm，符合成年操作人员站立作业的舒适操作区间，无需弯腰或者抬手过高即可完成收线操作。整体结构全部采用金属型材焊接加工，焊接位置做了倒角去应力处理，避免长期承重出现焊缝开裂问题，所有外露棱边均做了倒钝处理，防止操作过程中划伤线缆或者操作人员。在安装边界上，装置整体横向占用空间不超过400mm，竖向安装高度可根据作业需求灵活调整，安装完成后向外伸出长度约350mm，不会占用过多的工位通行空间，相比落地式卷线架可节省至少0.3平方米的地面作业面积。实际使用过程中，该装置除了用于铜芯线缆的收放，也可适配同规格的钢丝绳、塑料软管、包装带等卷装物料，通过调整顶部压块的压紧行程，可兼容厚度在80mm到150mm之间的各类卷装工件，适配性较强。结构上没有复杂的传动零件，日常维护仅需定期在转轴位置加注润滑脂即可，故障率极低，适合生产车间、维修班组、仓储分装区域长期固定使用。
