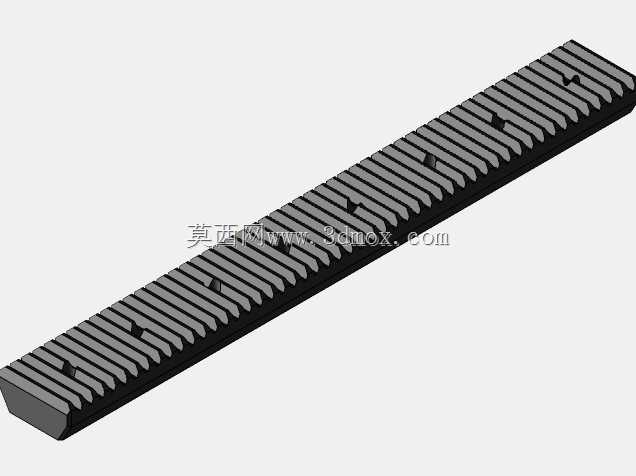

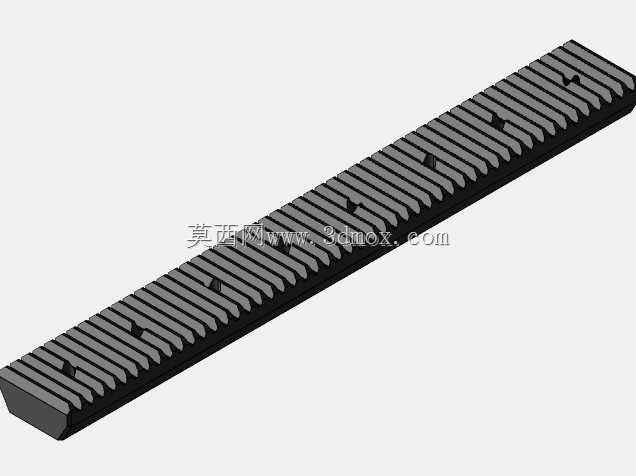

高精度直齿齿条传动构件三维设计

在各类需要直线往复传动的机械设备中，齿条是和齿轮配对完成旋转运动与直线运动转换的核心构件，这款直齿齿条的建模过程完全遵循机械传动设计规范，齿形参数经过严谨校核，能保证和对应模数齿轮啮合时的侧隙处于合理区间，避免传动过程中出现卡滞、回程误差过大的问题。从实际应用场景来看，这类齿条常被用在数控机床的进给轴传动、自动化生产线的移栽机构、重型设备的平移驱动单元中，相比丝杠传动，齿条传动能适应更长行程的传动需求，单根齿条可通过拼接实现数十米的传动跨度，且传动刚性更强，能承受更大的轴向载荷，在大负载、长行程的直线传动场景中具备不可替代的优势。设计过程中首先确定了齿条的基准安装面，也就是齿条背部的平直安装基面，这个面的平面度公差直接决定齿条安装后的直线精度，建模时将安装面作为所有特征的设计基准，齿形的分度线与安装基面保持严格平行，确保安装后齿轮与齿条的啮合中心距保持恒定。齿形部分采用标准渐开线齿廓，齿距误差控制在机械传动要求的精度范围内，齿顶做了微小的倒角处理，既可以避免安装啮合时齿顶与齿轮齿根发生干涉，也能减少传动过程中齿棱的应力集中，提升构件的疲劳使用寿命。齿条本体上均匀分布的安装沉孔，位置经过精准排布，孔位间距符合通用安装规范，沉孔深度能保证安装螺栓完全沉入孔内，不会突出齿条表面干涉齿轮的啮合运动，安装孔的轴线与安装基面保持垂直，避免螺栓锁紧时产生额外的安装应力导致齿条变形。从安装边界来看，齿条的截面尺寸经过优化，在保证整体刚性的前提下控制了整体重量，既可以直接安装在设备的钢结构安装基准面上，也可以搭配专用的齿条安装座使用，适配不同设备的安装空间需求。建模时还原了齿条的所有细节特征，包括齿面的加工纹理示意、安装孔的倒角、齿条两端的工艺倒角，能直接用于设备的虚拟装配校验，验证传动过程中齿轮与齿条的啮合行程、安装干涉情况，也能用于生成工程图指导实际加工生产。在传动特性上，这款直齿齿条传动效率高，传动比恒定，运行过程中噪音控制表现优异，适合高速直线传动的场景，同时齿面的受力均匀，能承受较大的冲击载荷，在重载传动场景下也能保持稳定的传动性能。设计时还考虑了齿条拼接使用的场景，齿条两端的齿形做了适配处理，多根齿条拼接时能保证拼接位置的齿距连续，不会出现传动卡顿的问题，满足长行程传动设备的使用需求。
