直齿啮合传动齿条结构设计

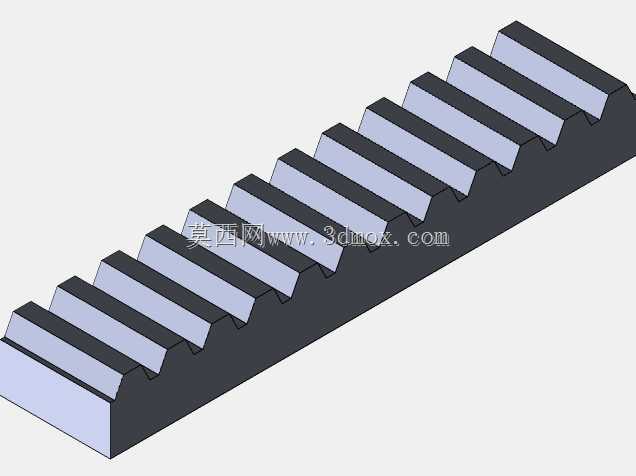

在各类需要直线往复运动与旋转运动相互转换的机械结构中，齿条是应用极为广泛的基础传动构件，其与圆柱齿轮配合形成的齿轮齿条副，相比丝杠传动、同步带传动具备负载能力强、传动行程不受限、传动精度稳定、响应速度快的特点，在长行程输送设备、重型机床进给机构、升降平台驱动单元、工程机械转向系统、自动化仓储堆垛设备中都承担着核心传动作用。这款直齿齿条的设计完全遵循渐开线齿形啮合原理，齿廓参数与配对直齿齿轮完全匹配，可保证啮合过程中接触应力均匀分布，避免出现齿面偏载、卡滞、传动间隙过大的问题。从结构设计逻辑来看，齿条本体采用矩形截面的基体结构，齿形沿基体长度方向等距排布，齿顶与齿根均做了符合传动标准的圆角过渡，可有效降低齿根处的应力集中系数，提升齿条在交变载荷下的疲劳寿命，避免长期重载运行下出现断齿、齿面过度磨损的问题。齿条的安装基面为基体底部的平整平面，设计时预留了标准的安装孔位排布间距，安装时可通过螺栓直接将齿条固定在设备的安装基准面上，安装基面的平面度公差控制在合理范围内，可保证齿条安装后齿向精度符合传动要求，避免因安装偏差导致的啮合异响、磨损加剧问题。在实际选型应用中，这类直齿齿条可根据设备的传动负载、运行速度、行程长度选择对应的模数、齿宽与总长度，其传动比由配对齿轮的齿数决定，可实现精准的位移控制，在高速运行工况下可配合润滑装置对齿面进行持续润滑，降低齿面摩擦系数，提升传动效率与使用寿命。不同于斜齿齿条，直齿齿条加工难度更低，装配调整更便捷，不存在轴向分力，对安装支撑结构的强度要求更友好，适合中低速、大负载的直线传动场景，在机床的X/Y/Z轴进给、自动化生产线的工件平移、立体车库的载车板升降等场景中，这类齿条都能稳定传递动力，保证设备运行的可靠性。设计过程中对齿距累积误差、齿形公差、齿向公差都做了严格的约束，可保证与齿轮啮合时的传动精度，满足不同设备对定位精度的要求，同时基体的材质可根据应用场景选择合金钢、中碳钢或者工程塑料，适配从轻载自动化设备到重型工程机械的不同使用需求。
