48U开放式数据中心服务器机架结构设计

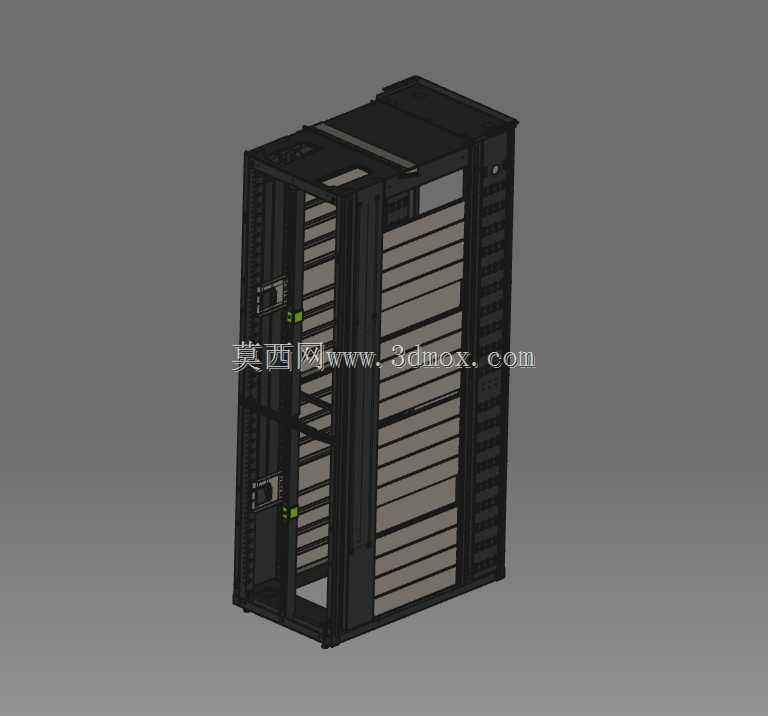

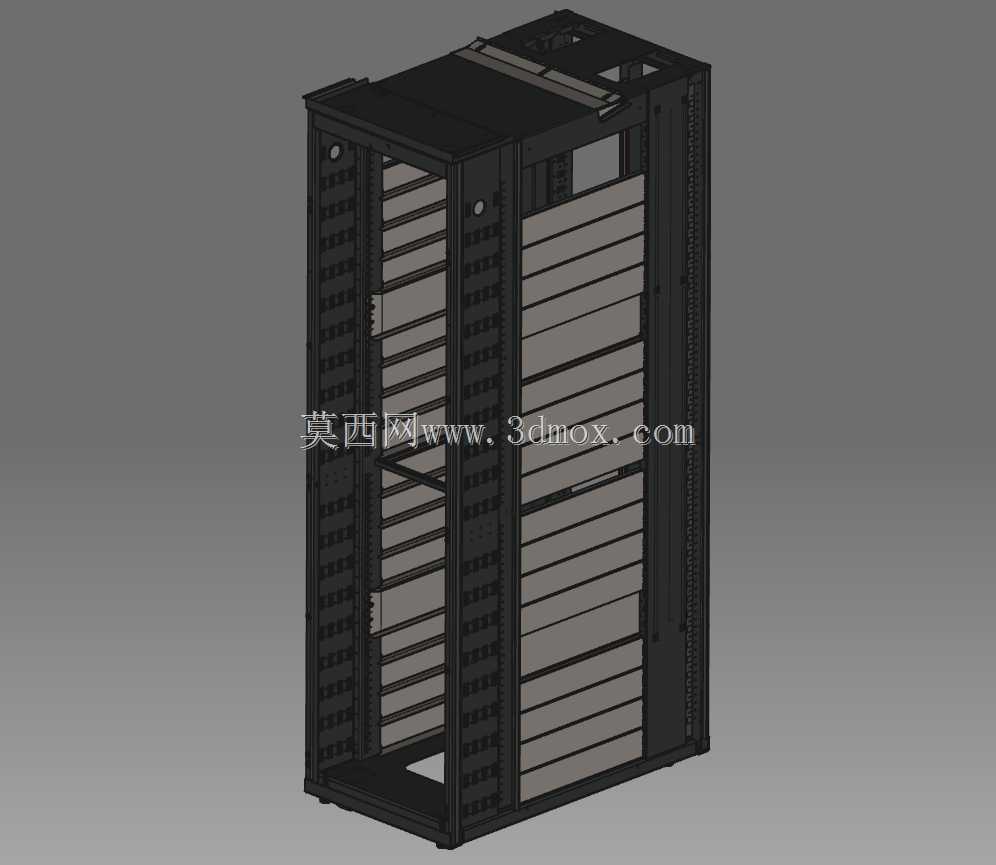

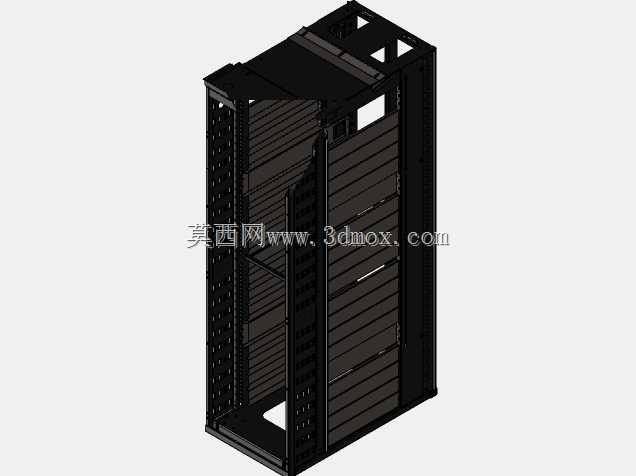

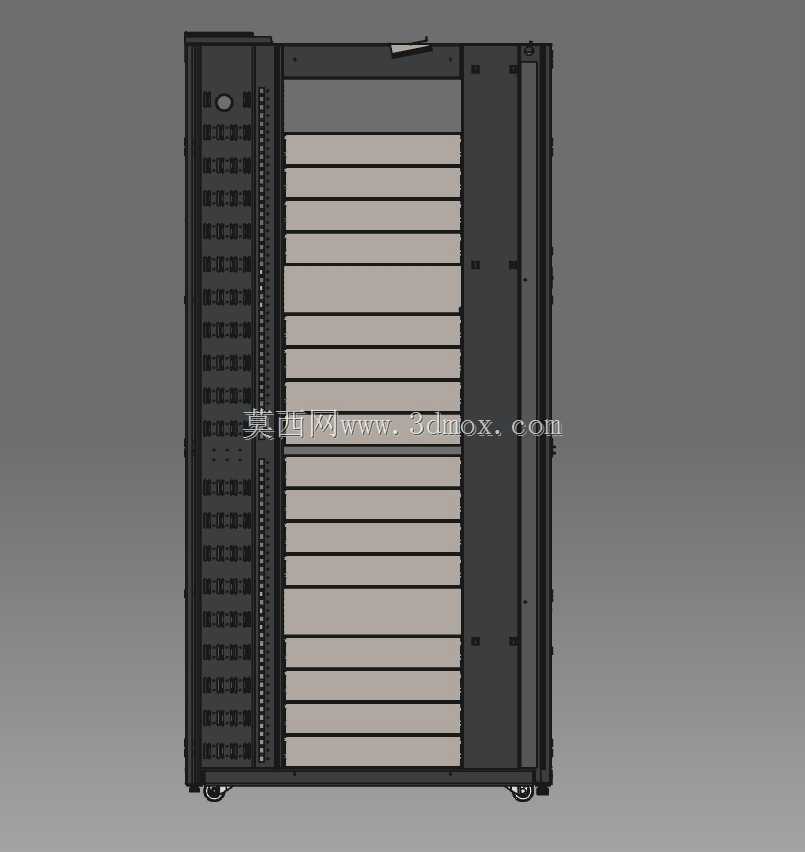

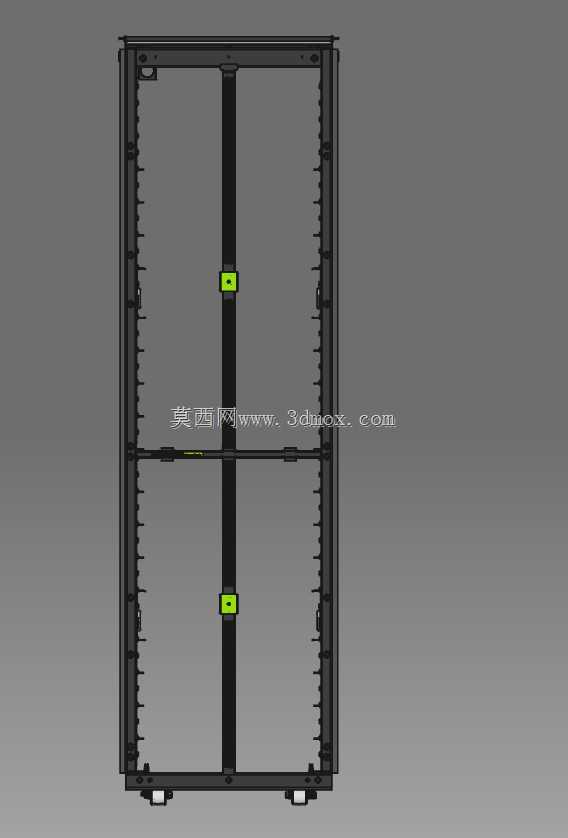

在数据中心机房的基础设施搭建环节，机架是承载IT设备的核心载体，这款开放式单走线机架主要面向中高密度服务器部署场景设计，区别于传统封闭机柜，开放式结构在散热效率、布线灵活性、设备运维便捷性上有明显优势，适配风冷为主的数据中心机房环境，也可用于企业自建机房、边缘计算节点的设备承载。从结构设计逻辑来看，这款机架采用双侧立柱为主承载框架，立柱上预留连续的等距安装方孔，兼容标准19英寸设备的安装固定，48U的可用安装高度能够满足单柜多台机架式服务器、交换机、PDU电源单元的堆叠部署需求，600mm宽度与1060mm深度的尺寸边界，既能够适配主流深度的2U、4U机架式服务器安装，也预留了前后方的走线与通风空间，不会出现设备尾部突出机架、挤压布线通道的问题。机架的框架采用高强度型材拼接成型，整体承重能力经过结构校核，能够满足满配服务器时的静载要求，框架连接处采用标准化紧固件拼接，现场组装无需复杂焊接工序，可拆解运输后在机房现场快速拼装，降低物流与现场安装的难度。机架单侧预留了专用的走线通道空间，强弱电线路可沿机架侧边的理线结构规整排布，避免线路杂乱遮挡设备进风通道，也方便后期运维时的线路调整与故障排查。开放式的结构设计取消了前后门与侧面板，一方面降低了机架自身的重量与材料成本，另一方面能够让机房空调的冷风直接穿过设备进风面，减少门板与封闭结构带来的风阻损耗，提升散热效率，降低机房制冷的能耗开销。在安装适配性上，这款机架兼容标准的机房高架地板安装场景，底部预留了固定安装孔位，可通过膨胀螺栓或机架固定件与地面基座牢固连接，避免满配设备后出现机架倾斜、晃动的安全隐患，框架顶部也预留了顶部走线架的连接接口，可直接接入机房顶部的强弱电布线系统，形成规整的布线体系。对于结构设计从业者来说，这类机架的设计核心在于平衡承载能力、安装兼容性与运维便捷性，需要严格遵循19英寸机架的安装孔位标准，保证不同厂商的标准机架设备都能够顺利安装固定，同时要校核不同安装高度下的框架形变，避免高层安装设备后框架出现挠度超标，影响设备安装精度。在实际选型应用中，这类开放式机架更适合对散热要求高、运维频率高、机房环境管控严格的场景，相比封闭机柜能够大幅提升设备上下架的操作效率，运维人员可直接从前后及侧面对设备进行操作，无需开关门板、移除侧面板，尤其适合需要频繁调整设备配置的测试机房、高密度计算集群场景。
