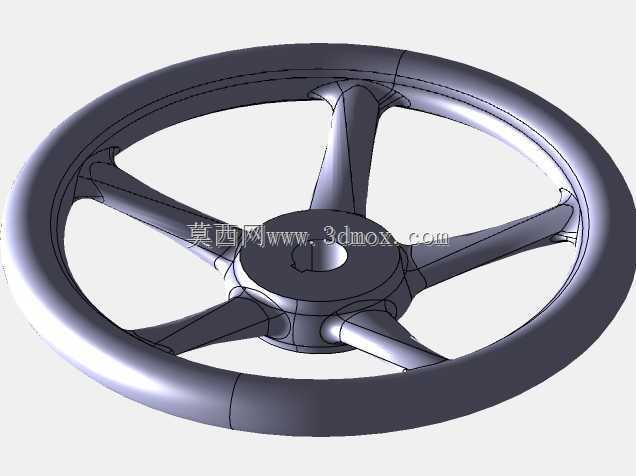

五辐式工业操控手轮盘体结构

　　该轮盘类操控件在结构上采用环形轮缘、中心轮毂与五根放射状轮辐组合的形式，常见于需要人工施加旋转力矩的设备操作位置。现场使用时，操作者握持外圈轮缘，通过轮辐将力传递至中心轮毂，再由轮毂孔与轴系连接，带动阀门、调节机构、传动装置或专用设备完成转角调整。与小型旋钮相比，大直径轮缘能够提供更长的力臂，在相同握持力下获得更大的输出扭矩，因此在需要手动微调、锁紧或启闭的机械场景中更具实用性。

　　从实际布置看，轮盘外缘需要预留操作者手部回转空间，不能与机架、护罩、管路或相邻操作件发生干涉。中心轮毂是受力和定位的关键区域，轮毂孔承担与轴端配合的任务，孔位同轴度会直接影响转动平顺性；若孔与轴之间存在明显偏心，轮盘旋转时会产生附加摆动，长期使用后还会造成键连接或紧固件松动。轮毂外圆与轮辐交接处采用连续过渡，避免截面突然变化，有利于降低旋转施力时的局部应力集中。

　　五根轮辐沿周向均匀分布，使轮缘在多个方向上得到支撑。相较三辐结构，五辐布置在握持任意角度时更容易找到受力支撑点，操作者推、拉、扶、转的动作衔接更自然；相较密集多辐结构，五辐形式又保留了较轻的质量和较开阔的中间空间，便于观察后方轴端、刻度或锁紧标记。轮辐截面并非简单直板，而是沿受力方向形成具有厚度的支撑形态，靠近轮毂处承担较大弯矩，截面过渡更厚实，向轮缘延伸时逐渐与环圈平滑融合。

　　轮缘部分采用封闭圆环结构，外轮廓适合手掌包覆，内圈则通过轮辐形成稳定骨架。设计时需要重点控制轮缘的圆度和截面一致性：圆度不足会导致操作间隙变化，转动过程中出现松紧不均；截面过细则握持刚度不足，施力时容易产生弹性变形；截面过厚又会增加转动惯量，使快速换向或微调时显得笨重。对于频繁操作的工位，轮缘表面应保持连续、无突兀棱角，使手部在沿圈滑动换位时不会被台阶或尖角阻碍。

　　安装边界主要集中在中心区域。轮毂孔的直径、键槽或锁紧平面需要与被控轴端匹配，轴向压紧位置应保证轮盘贴靠可靠，同时不能压伤轴肩或影响轴系原有间隙。若设备存在振动工况，轮毂与轴之间不宜仅靠摩擦传力，应通过键、销、紧定螺钉或压紧螺母形成明确约束。轮盘背面与设备面板之间要留出安全距离，防止手指在握持内圈时被挤入；正面则应保证轮毂端面不高出过多，避免搬运、擦拭或临近操作时发生磕碰。

　　在建模处理上，轮缘适合以回转轮廓为基础建立外环主体，再结合轮辐骨架进行实体融合；轮辐可按放射路径布置支撑截面，并在轮毂与轮缘两侧设置过渡圆角。中心孔、键槽和局部平面属于装配关键特征，尺寸链应围绕轴线统一约束。轮辐之间的镂空区域不仅减轻质量，也让油污、灰尘和切削液不易积存，适合车间设备环境。整体结构兼顾手动施力、回转空间、轴端连接和维护观察，是一种面向人工操控场景的典型盘类机械零件。
