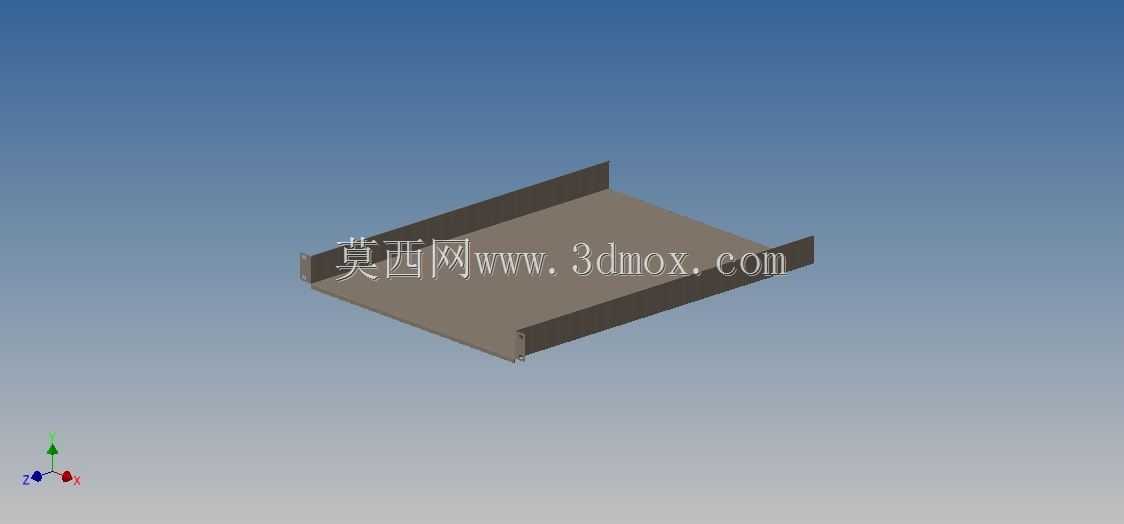

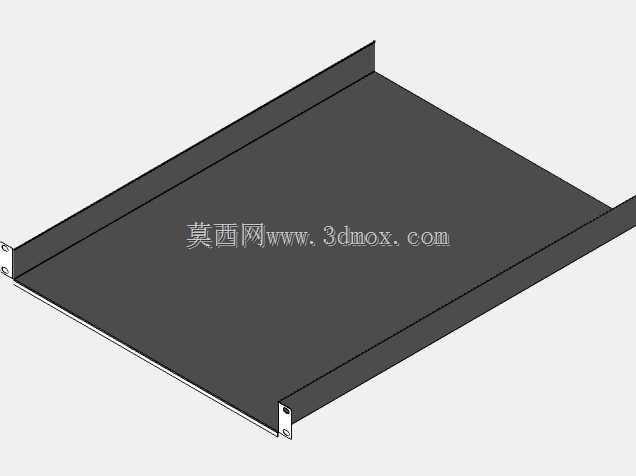

钣金材质机架安装承载板结构

在工业设备机架搭建、非标自动化线体改造以及小型设备集成项目里，这类安装板是最常接触的基础承载构件，很多现场施工时遇到的机架附件缺失问题，都需要这类适配性强的钣金件来补位。不同于铸件类安装座的厚重，这款安装板采用金属板材弯折成型，整体为槽型开放式结构，平板主体作为核心承载面，两侧向上弯折的立边既可以提升整体板材的结构刚性，避免大跨度承载时出现板面下挠变形，也能为安装在板面上的元器件提供侧向限位，防止设备运行振动带来的组件移位。从设计逻辑来看，这款构件完全从现场实际安装需求出发，没有多余的冗余结构，所有弯折边的折弯半径都匹配常规钣金加工的工艺参数，不需要开模即可通过数控剪板、折弯工序完成加工，加工周期短，适配小批量定制的项目需求。平板主体上预留的安装点位，既可以通过螺栓连接固定下方的机架支撑型材，也能适配上方安装的阀组、小型控制模块、传感组件等不同类型的工业器件，安装边界可以根据实际机架的型材间距做适配调整，不需要额外做大量的二次加工。在实际产线应用中，这类安装板常被用在设备机架的中层承载位，用来承托重量不大的控制元件、气动组件或者走线槽，两侧的立边还可以作为走线的侧向挡板，避免线缆滑出安装区域，同时弯折形成的槽型结构也能在一定程度上阻挡加工过程中产生的切屑、废液溅落到板下的线路区域，降低现场运维的清理难度。设计时充分考虑了无额外负载下的加工便利性，所有切割、折弯工序都可以在常规钣金车间完成，不需要特殊的加工设备，对于现场抢修、临时改造类的项目来说，能快速完成加工替换，减少设备停机等待的时间。板件的边缘都做了去毛刺处理，避免安装过程中划伤施工人员，也不会对铺设在板上的线缆外层造成磨损，整体结构虽然简单，但完全匹配工业现场的实际使用需求，没有多余的装饰性结构，每一处弯折和平面都服务于承载、安装、防护的实际功能。
