家用净水设备滤水器安装固定支架

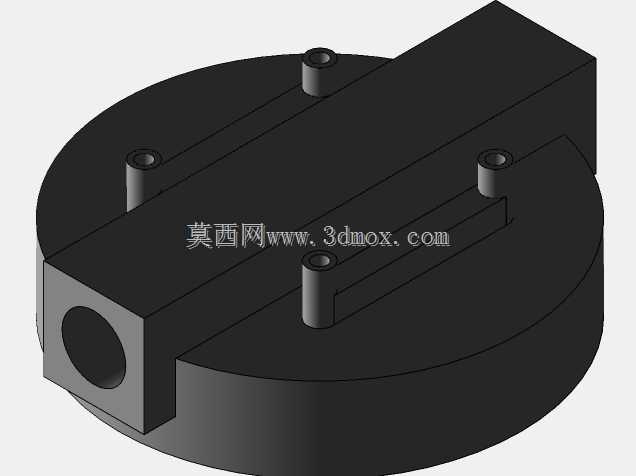

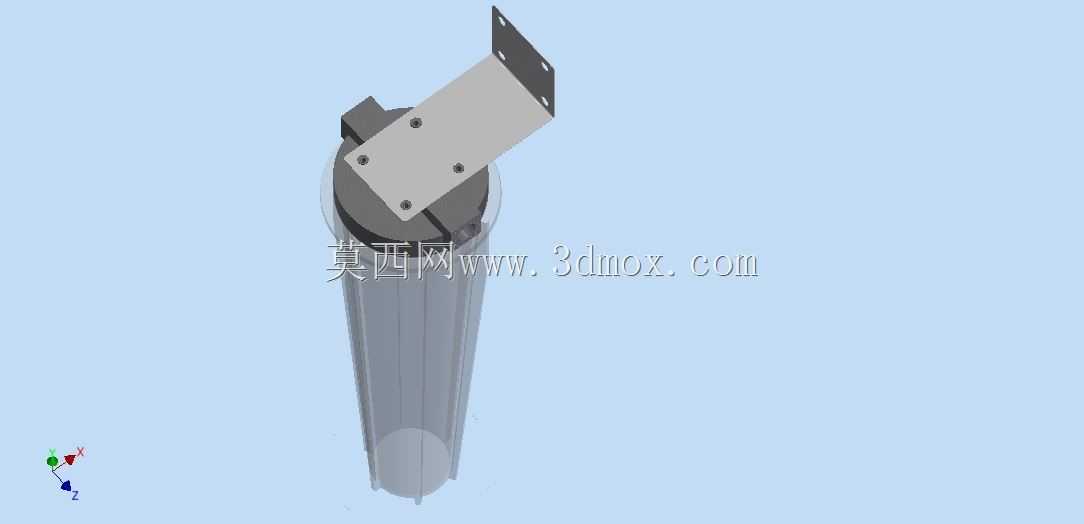

在民用饮用水净化、小型商用净水终端的管路布设场景中，滤水器的安装固定直接影响整套净水系统的运行稳定性，这款适配20英寸直径规格滤瓶的安装支架，就是为解决壁挂式滤水器的承重固定、安装对位问题设计的结构件。从实际安装场景来看，多数家用厨下空间、商用饮水台内部的安装面多为墙面或设备内壁板，垂直安装的滤水器满载水后整体重量会集中在滤瓶顶部的连接位置，若没有可靠的固定支架，长期使用容易出现接口渗漏、滤瓶歪斜甚至脱落的问题，这款支架的设计首先考虑了承重受力的合理性，上部的安装板采用折弯成型的平板结构，预留了四个对应安装孔位，可直接通过膨胀螺丝或自攻螺丝固定在硬质安装面上，孔位的排布间距经过匹配校核，能避开常见的墙面管线预埋位置，降低安装时打穿水电管线的风险。支架下部的抱合结构完全贴合滤瓶顶部的连接座轮廓，安装时只需将滤瓶顶部卡入抱合位，再通过侧面的紧固件锁紧即可完成滤瓶与支架的连接，不需要额外加工适配结构，现场安装效率较高。从设计思路上看，这款支架没有采用多余的冗余结构，整体采用金属板材冲压折弯成型，在保证结构强度的前提下尽可能压缩了自身的占用空间，支架伸出安装面的长度经过核算，既能保证滤瓶安装后与墙面留有足够的操作空间，方便后期更换滤芯时旋转拆卸滤瓶，又不会因为伸出过长导致受力力臂过大，增加安装面的承重负荷。支架的板材厚度选用也经过承重校核，满载状态下单支滤瓶加上内部滤芯、存水的总重量下，支架折弯处不会出现永久形变，长期使用也不会因为承重出现下垂移位的问题。在安装边界上，这款支架适配的滤瓶外径为2.5英寸对应的规格，安装时需要在安装面预留对应尺寸的垂直操作空间，滤瓶下方要留出足够的滤芯更换操作距离，避免因为空间不足导致后期维护无法顺利拆卸滤瓶。支架的表面做了防锈处理，在厨下这类潮湿的使用环境中不会轻易出现锈蚀掉漆的问题，能适配长期高湿度的使用场景。从结构细节来看，支架与滤瓶接触的位置没有尖锐的冲压毛边，安装时不会划伤滤瓶外壁的塑料结构，也不会对安装人员造成割伤风险，上部安装板的折弯角度经过精准控制，安装后滤瓶能保持完全垂直的状态，避免因为滤瓶倾斜导致内部滤芯偏位，影响过滤效果。
