带侧接进气结构的拉瓦尔喷管结构

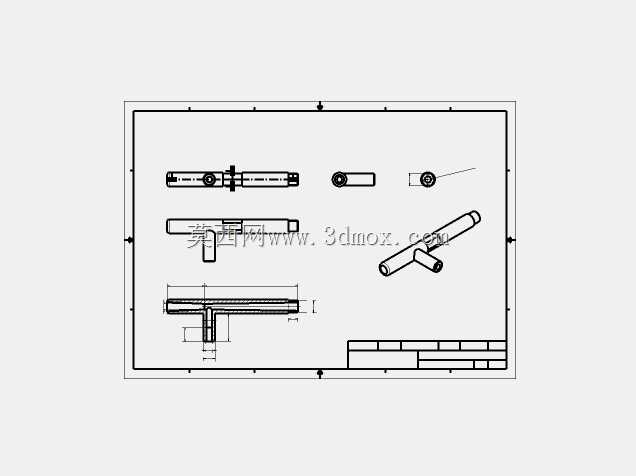

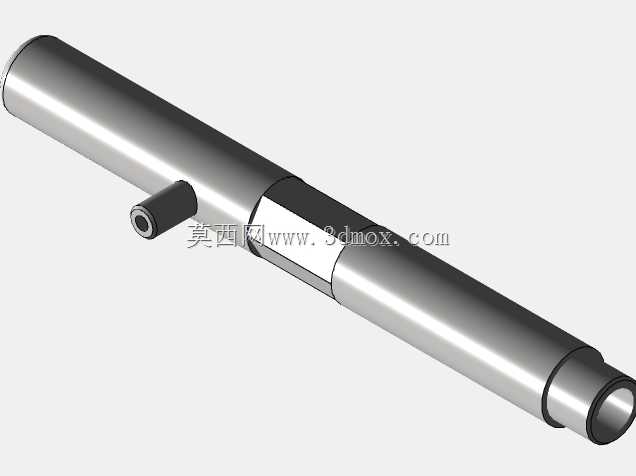

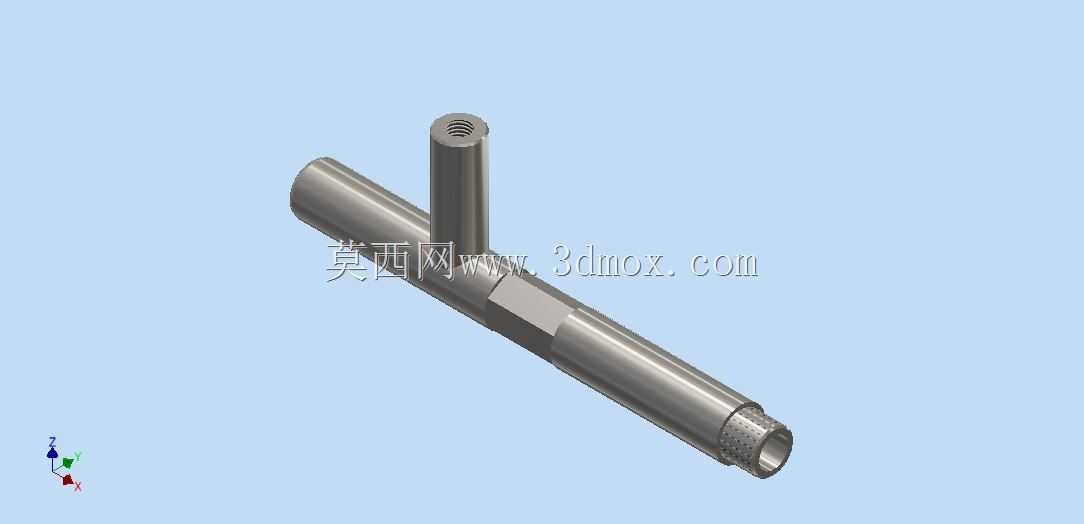

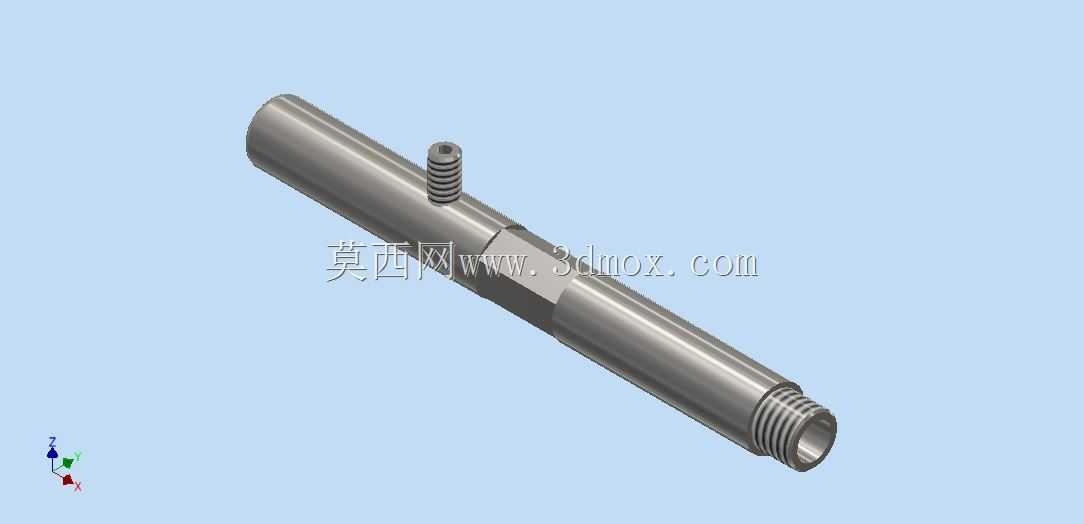

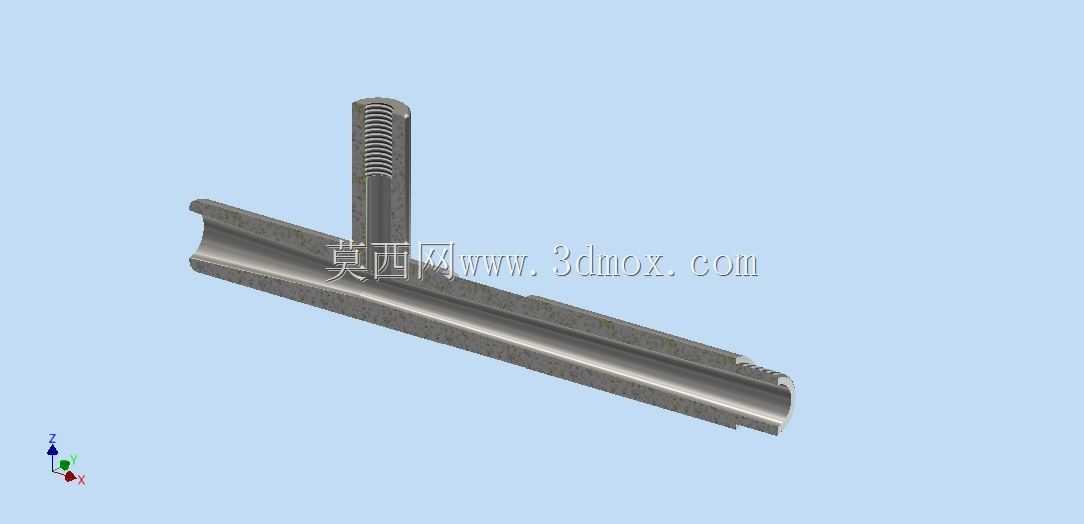

这款喷管结构的设计核心是依托截面积先收缩后扩张的流道构型，实现流体从亚音速到超音速的加速转换，在实际工程场景中，这类结构常被应用在蒸汽喷射抽空、超音速气幕除尘、小型试验台推力喷注、高压气体吹扫等工况中，区别于常规直孔喷嘴，其侧置的垂直接嘴是为了适配特定安装空间下的侧向进气需求，避免主管道轴向串接时的管路干涉问题。从结构细节来看，主喷管主体采用长直圆管构型，中段设置的六方夹持位是专门为安装锁紧预留的受力面，现场装配时可以用标准开口扳手直接卡持该位置完成螺纹对接，不会因为管壁光滑导致拧紧力矩不足出现密封泄漏问题；喷管出口端加工的网纹滚花结构，一方面是为了在插接柔性气管时增大接触面摩擦力，防止软管受压脱开，另一方面也能在无工具辅助的手动微调工况下提供足够的旋转摩擦力矩，方便操作人员调整喷口朝向。侧置接嘴的内螺纹深度经过匹配计算，刚好能容纳标准管螺纹的有效啮合长度，不会因为螺纹过深导致流道内出现多余的空腔紊流区，也不会因为啮合长度不足导致高压工况下的螺纹脱开风险。设计阶段首先确定的是喷管喉部的临界截面积，这一尺寸直接决定了额定工况下的最大流体流量，之后根据目标出口马赫数计算扩张段的锥角与长度，避免扩张角过大导致的流道内气流分离，也防止扩张段过长带来的不必要沿程压力损失；主管道的外径尺寸与现有常规气路安装的标准管夹尺寸适配，不需要额外定制固定件就能直接安装在现有设备的支架上，侧接嘴的轴线与主管道轴线垂直相交，交点位置选在喷管收缩段之前的稳流区，保证侧向进入的流体能在进入收缩段之前充分均匀混合，不会因为进气偏置导致流场畸变影响出口射流的均匀性。喷管入口端的外螺纹规格匹配常规工业气路的通用接头，不需要额外加工转换接头就能直接接入现有供气管网，整体结构的所有转角位置都做了微小的圆角过渡，既可以减少应力集中提升结构耐压能力，也能避免锐角位置在装配过程中划伤操作人员或密封件。
