工业级反渗透水处理集成装置结构设计

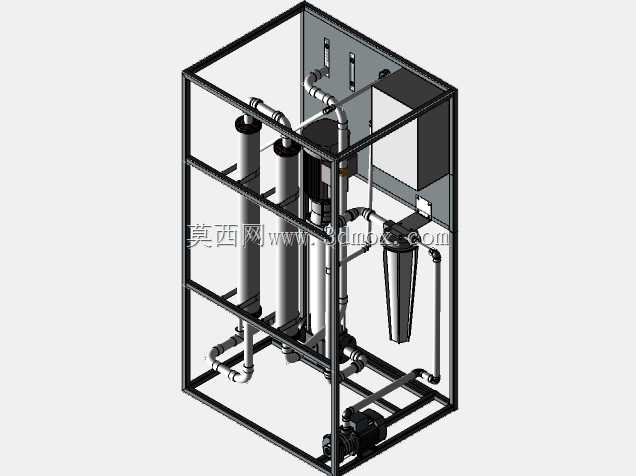

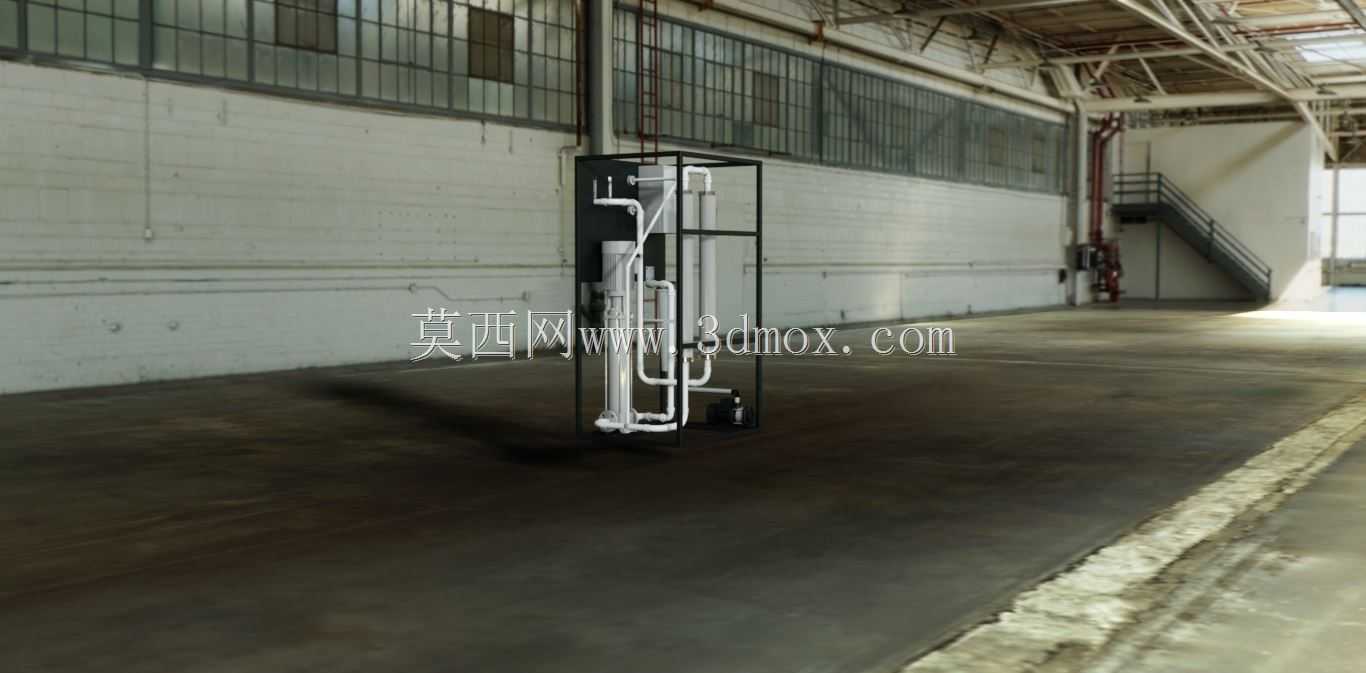

这套集成式水处理装置主要面向中小型工业生产场景的纯水制备需求，常见于机械加工车间切削液配给用水、电子元器件生产清洗供水、食品加工原料用水预处理等工况，可直接对接厂区现有供水管网，完成原水的深度过滤脱盐处理。整套设备采用立式框架集成布局，将反渗透膜组件、高压管路、控制阀组、检测仪表全部整合在单组立式钢制框架内，框架采用方管焊接成型，外部预留统一的进出水接口、电源接线点位，现场安装时仅需完成管路对接与供电接驳即可投入使用，无需额外搭建分散的组件安装支架，能大幅缩减现场施工的周期与占地空间。从结构设计逻辑来看，设计阶段优先考虑了日常运维的操作便利性，膜组件的安装位置预留了足够的抽拉更换空间，管路排布沿框架立柱走向分层固定，每段管路的法兰连接点位都避开了框架支撑结构，后期更换密封件、拆解检修管路时无需额外切割或拆除框架构件。高压管路的走向做了圆弧过渡处理，避免直角弯折造成的管路压损增大，同时在管路最高点位设置了自动排气结构，设备启动时可自动排出管路内积存的空气，防止气蚀损伤高压泵体与反渗透膜元件。设备的安装边界适配常规工业厂房的标准门洞尺寸，整体宽度控制在1.2米以内，高度不超过2.2米，可直接通过普通车间门完成转运就位，底部预留了叉车孔位与地脚螺栓安装孔，既可以通过叉车直接完成车间内的移位调整，也可以通过膨胀螺栓与混凝土地面固定，应对设备运行时的管路振动载荷。框架外侧预留了电控箱的安装挂点，可根据现场需求将控制单元直接挂载在设备侧方，无需额外设置独立的电控柜安装基础。装置的核心处理单元采用双列膜组布局，可根据实际产水需求切换单组运行或双组并联运行模式，进水端设置了多级前置过滤接口，可根据原水水质情况选配PP棉、活性炭、软化树脂等前置预处理组件，所有过滤组件的接口都采用统一的快装标准，更换滤料时无需专用工具即可完成拆装。管路系统的压力检测仪表统一布置在框架正面的操作侧，运维人员站在设备正前方即可直接读取各段管路的压力参数，判断膜组件的堵塞情况与运行状态，无需绕到设备侧方或后方查看读数。框架底部设置了集水托盘，设备检修或管路跑冒滴漏产生的废水可通过托盘自带的排水口直接排入厂区污水管网，不会污染车间地面。整套结构在建模阶段就完成了管路干涉校验，所有管路与框架、膜组件、阀件之间都预留了足够的安装间隙，不会出现后期装配时构件碰撞无法安装的问题，同时对焊接机架的受力做了校核，满负载运行时框架的形变量控制在允许范围内，不会因长期承重出现焊缝开裂或结构变形的问题。
