齿轮齿条驱动双臂夹持伸缩机械臂结构

项目分类:3D模型 发布时间:2021-08-17 ID:234128
  • 齿轮齿条驱动双臂夹持伸缩机械臂结构
  • 齿轮齿条驱动双臂夹持伸缩机械臂结构
  • 齿轮齿条驱动双臂夹持伸缩机械臂结构
  • 齿轮齿条驱动双臂夹持伸缩机械臂结构

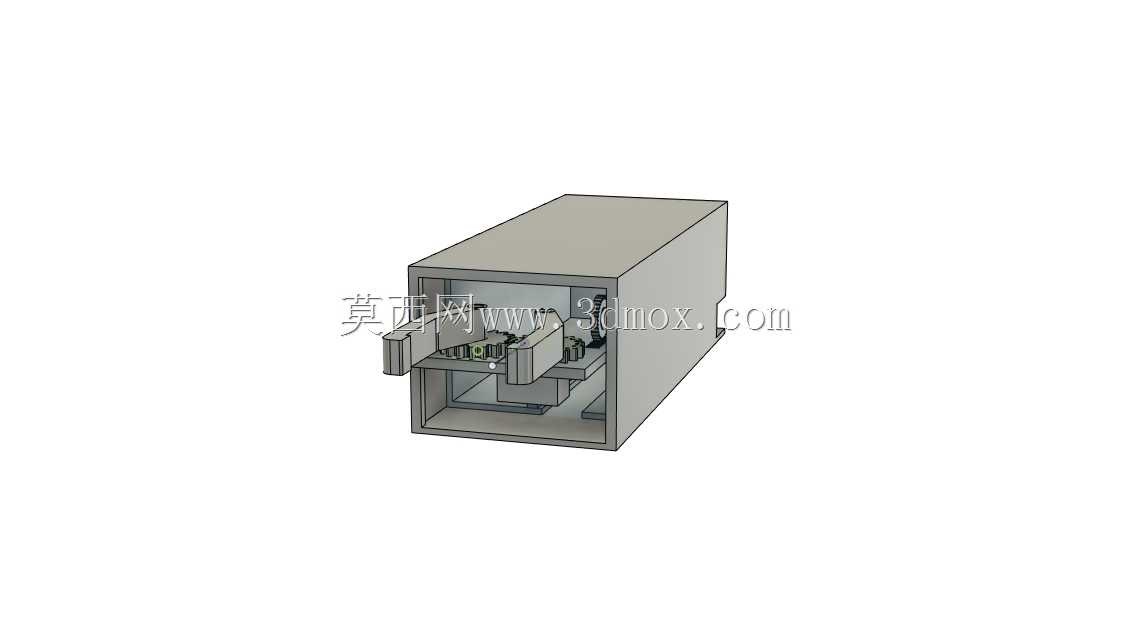

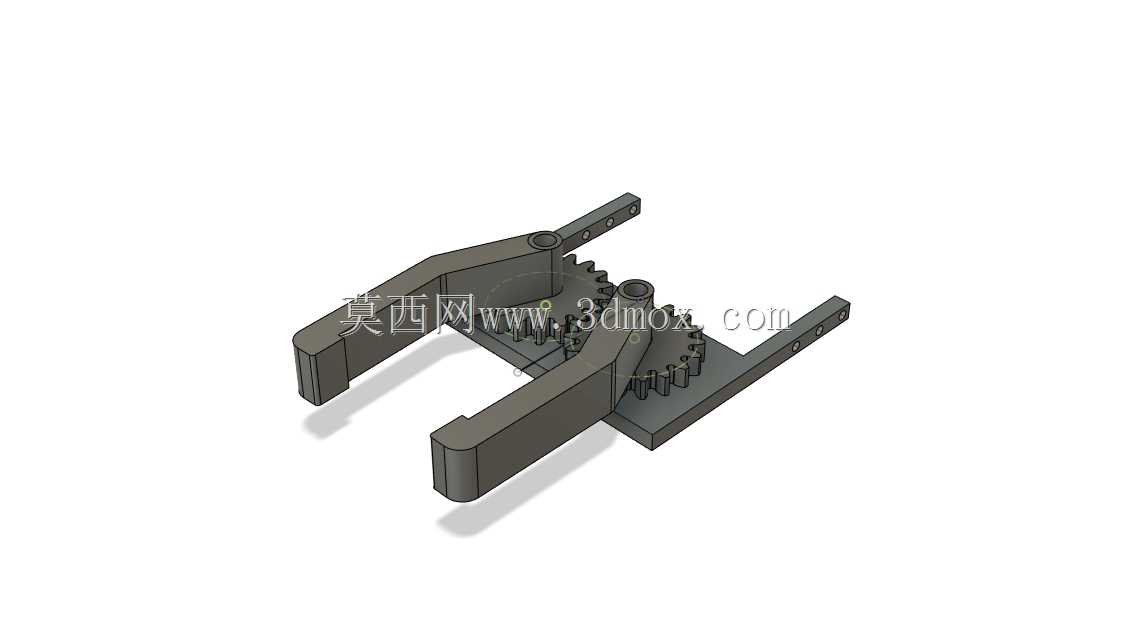

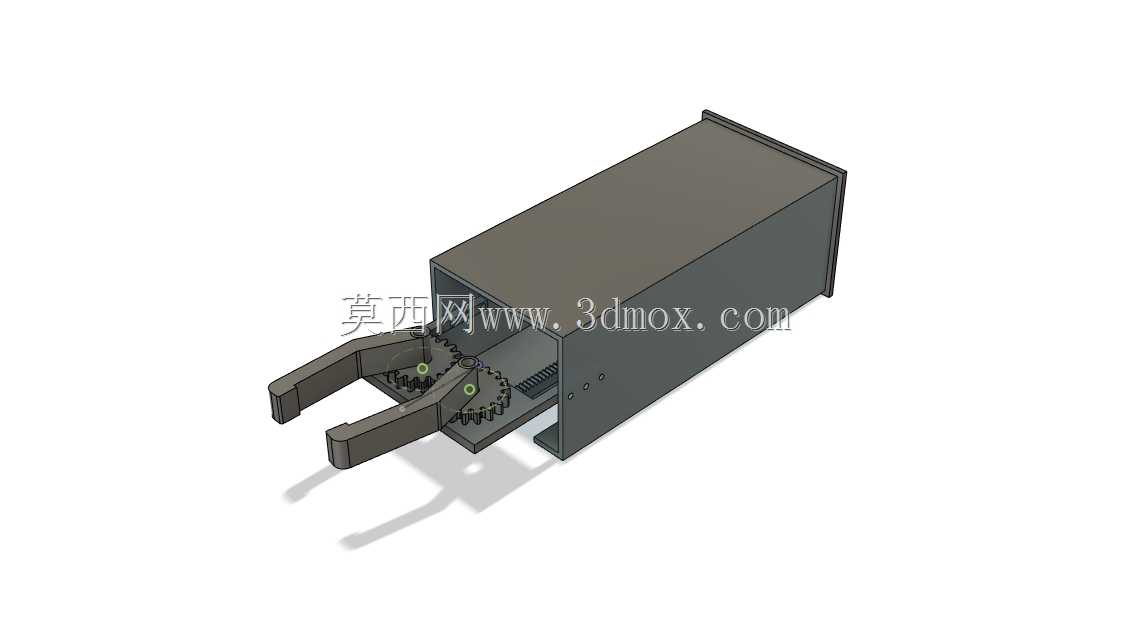

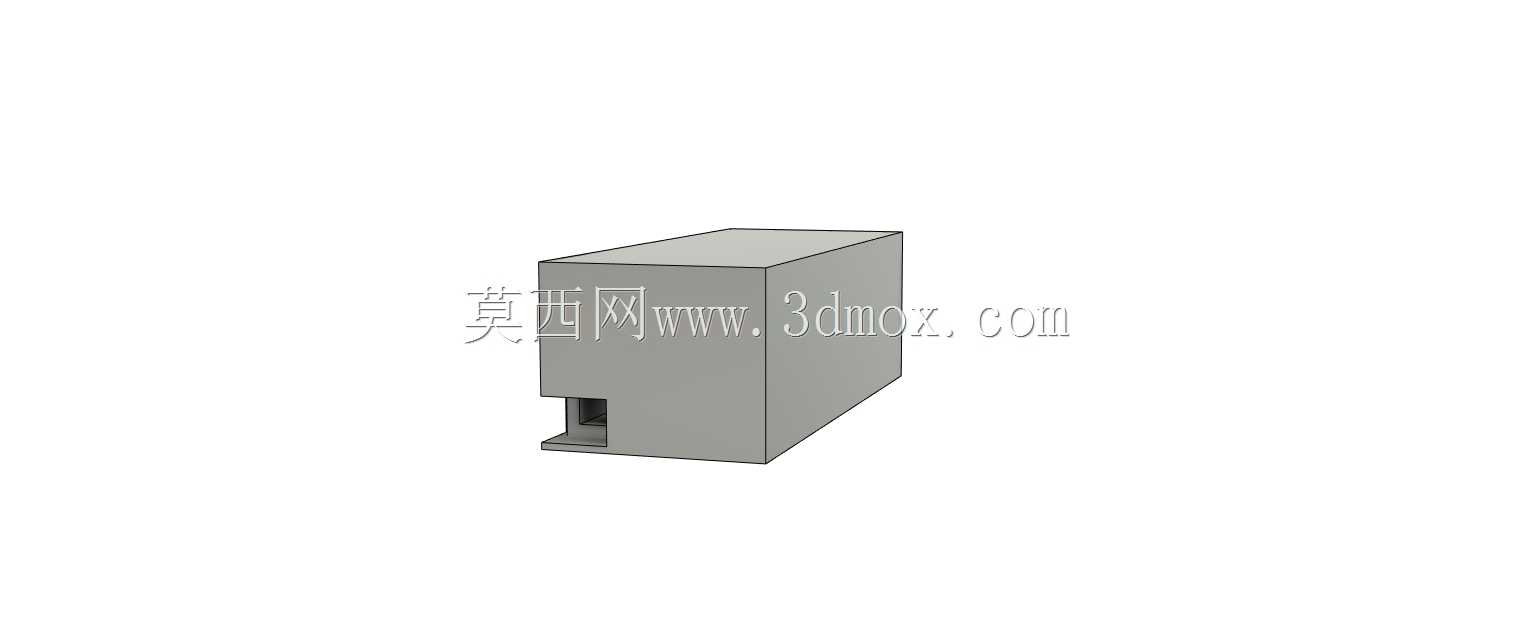

这类带夹持功能的伸缩臂结构,常被集成在小型自动化分拣工位、窄空间物料转运设备、实验室样本存取装置中,适配需要在有限进深空间内完成伸取、夹持、回撤动作的作业场景,相比多关节机械臂,它的直线伸缩路径更固定,不需要复杂的路径规划,在定点取放的重复作业场景里稳定性更突出。从结构设计逻辑来看,整个臂体采用箱式基座作为承载主体,伸缩内臂嵌套在基座腔体内部,传动部分选用齿轮齿条啮合的传动形式,驱动齿轮直接和内臂侧的齿条啮合,将旋转运动转化为内臂的直线伸缩动作,传动间隙可控,往复定位精度能满足常规工业取放料的需求,不会出现皮带传动长期使用后的松弛打滑问题。夹持端的驱动结构直接集成在伸缩内臂的前端,夹爪的开合通过齿轮啮合实现同步对中运动,两个夹爪的运动轨迹完全对称,夹持不同尺寸的工件时能自动对中,不需要额外调整夹爪的安装位置,夹持力可以通过驱动端的输出扭矩进行匹配调整,适配从轻质塑料件到小型金属零件的夹持需求。安装层面,箱式基座的背部和底部都预留了标准安装孔位,可以直接固定在设备机架的立面或者水平台面上,基座的腔体长度决定了伸缩行程的上限,设计时需要根据作业点位的最远伸距确定基座长度,预留出内臂完全收回时的容纳空间,避免内臂收回时和基座内部的驱动元件发生干涉。夹爪部分的开合行程需要匹配常加工工件的最大外径,夹爪的夹持面可以根据工件材质更换防滑垫或者硬质卡口,避免夹伤工件表面或者出现夹持打滑的问题。整个结构的传动部件都做了内置式设计,齿轮齿条的啮合区域隐藏在臂体内部,不会因为车间的粉尘、切屑落入啮合间隙造成传动卡滞,日常维护只需要定期在啮合面涂抹润滑脂即可,维护成本较低。在实际选型适配时,需要注意伸缩臂完全伸出时的前端下垂量,通过调整内臂和基座腔体的配合间隙,选用合适的导向滑轨支撑内臂,控制伸出状态下的前端挠度,避免夹持工件时因为臂体变形导致取料位置偏差。夹爪的开合驱动和伸缩臂的伸缩驱动相互独立,可以根据作业节拍分别调整两个动作的运行速度,在伸出行程的末端减速靠近工件,夹持完成后快速回撤,兼顾作业效率和动作平稳性,避免快速动作产生的冲击导致工件脱落。
