摆线齿条销传动啮合结构设计

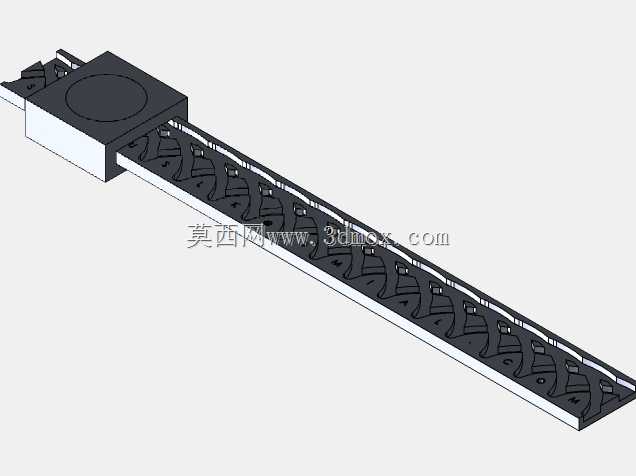

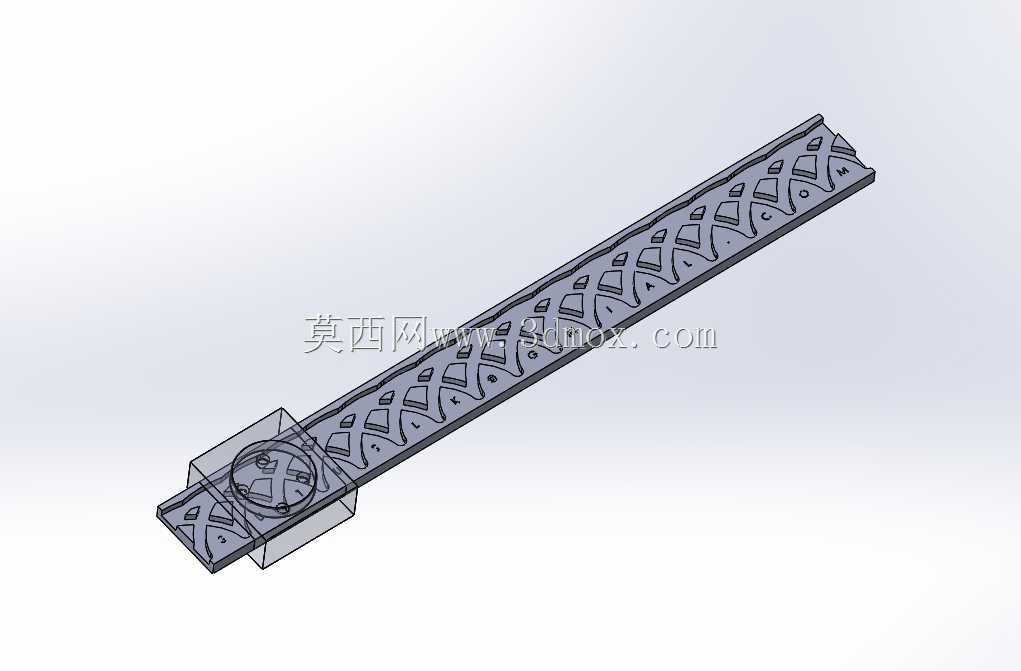

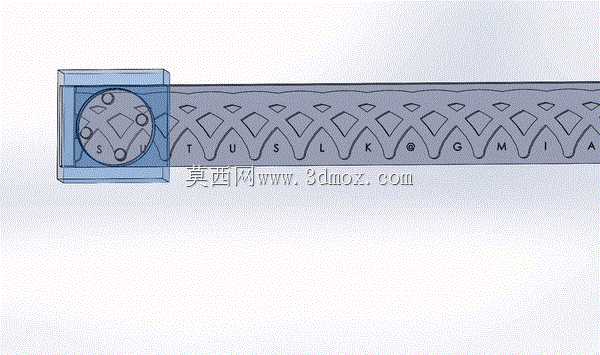

在重载低速传动工况的设备布局中，摆线齿条销的应用场景覆盖了车间重载输送线的直线行走驱动、大型回转工作台的周向分度传动、矿山采掘设备的推进机构等对传动承载能力、抗冲击性能要求较高的环节，这类传动结构相比常规渐开线齿条传动，具备啮合重合度高、单齿承载压强小、对安装同轴度误差容忍度高的特性，在多粉尘、润滑条件有限的作业环境下仍能保持稳定的传动效率。从结构功能来看，该摆线齿条销采用销齿与摆线齿廓啮合的传动形式，齿条基体上的销柱作为啮合从动件，与配套摆线轮的齿形形成连续滚动接触，相比滑动啮合的齿条结构，传动过程中的摩擦损耗更低，长时间运行下的齿面磨损量更小，适合长行程直线传动的布置需求。设计过程中，首先根据目标工况的额定传动载荷、运行速度确定销柱的直径与排布间距，销柱采用过盈配合压装在齿条基体的定位孔内，保证销柱在承受切向传动载荷时不会出现转动或窜动；齿条基体的截面采用矩形结构，背部设置安装定位基准面，可直接通过T型螺栓或压块固定在设备的安装基座上，安装时需保证齿条的直线度误差在每米0.1mm以内，相邻齿条段的销柱节距误差控制在0.05mm范围内，避免啮合过程中出现卡滞或冲击。齿廓部分的摆线轮廓根据销柱直径、中心距参数进行参数化生成，建模过程中需保证齿廓曲线的连续性，避免出现拐点或曲率突变，防止啮合过程中出现应力集中导致齿面过早失效；齿条端部设计有导向切入段，在配套摆线轮与齿条初始啮合时可平滑导入，避免启动瞬间的刚性冲击。从安装边界来看，该齿条的宽度方向预留了足够的压装避让空间，销柱突出基体表面的高度经过精确计算，既保证足够的啮合接触长度，又不会因突出量过大导致销柱受弯断裂；基体上的安装孔采用长圆孔设计，可在安装时进行节距方向的微调，补偿基座加工带来的位置误差，降低现场安装的调试难度。在实际选型应用中，这类摆线齿条销通常与摆线齿轮配套使用，可根据设备的传动比需求匹配对应齿数的摆线轮，传动过程中多齿同时啮合的特性使其能承受较大的瞬时冲击载荷，在冶金设备的钢坯输送、重型机床的工作台移动、港口起重设备的行走机构中都能适配对应的传动需求，建模时还原的齿形细节与安装结构可直接用于后续的装配干涉检查、运动仿真验证，为实际生产加工提供准确的三维参考依据。
