齿条齿轮驱动直线载物输送机构

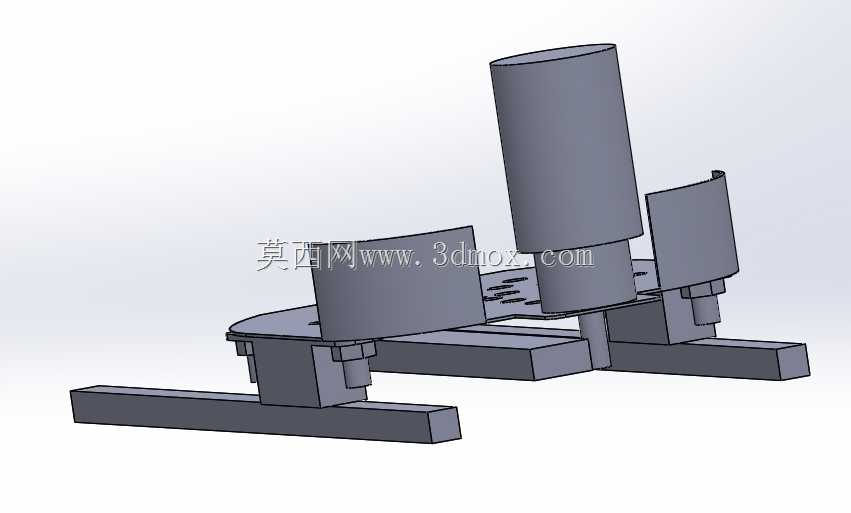

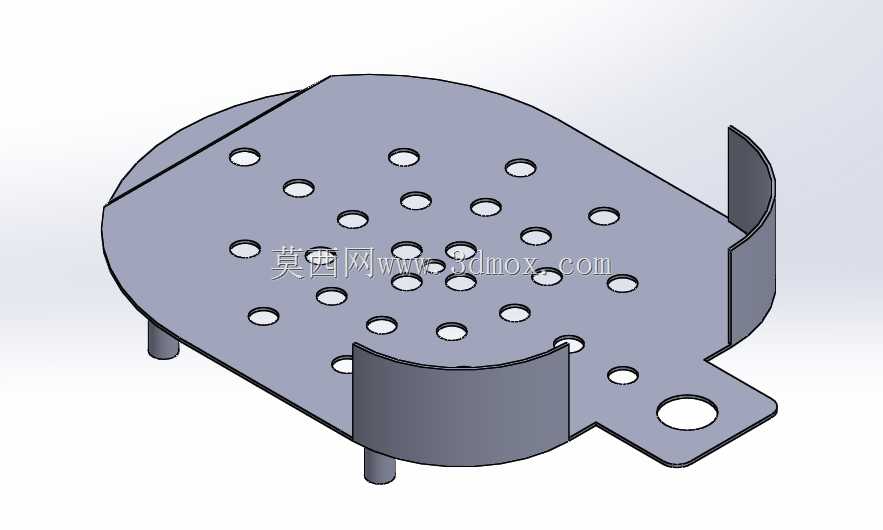

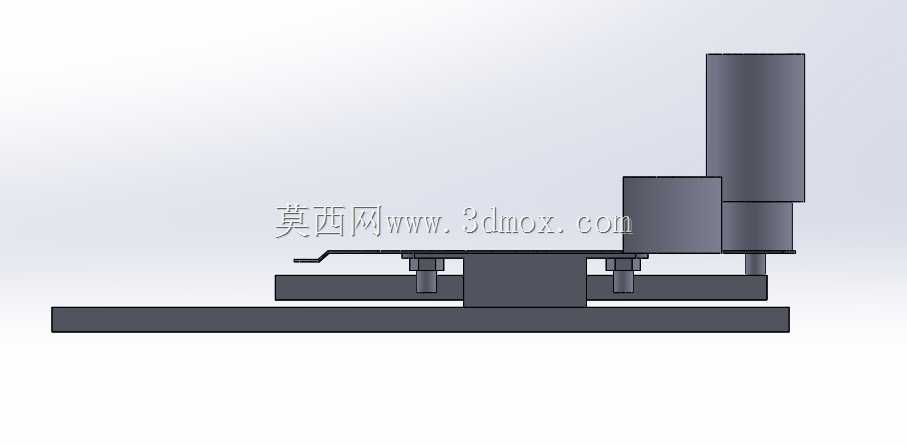

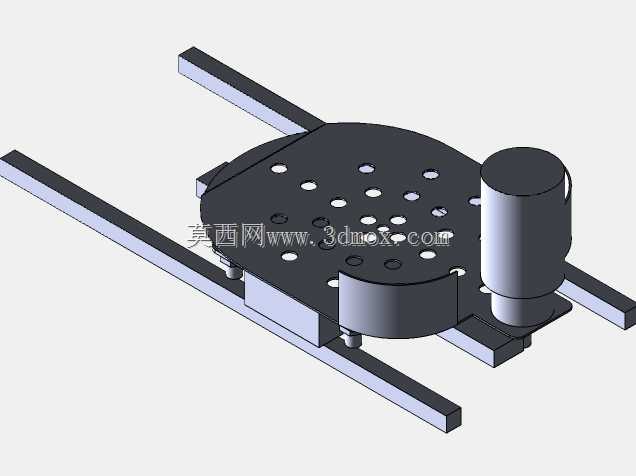

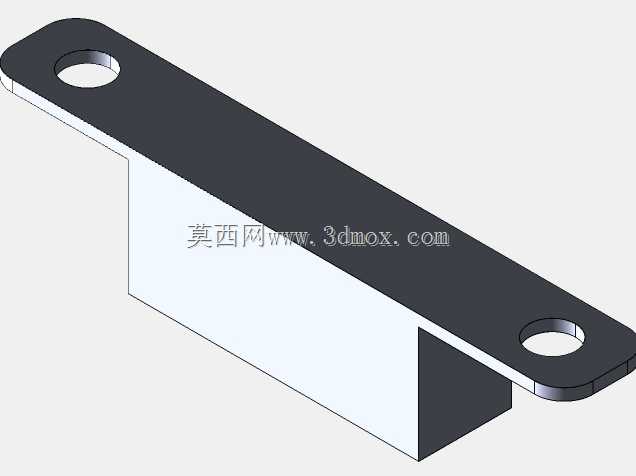

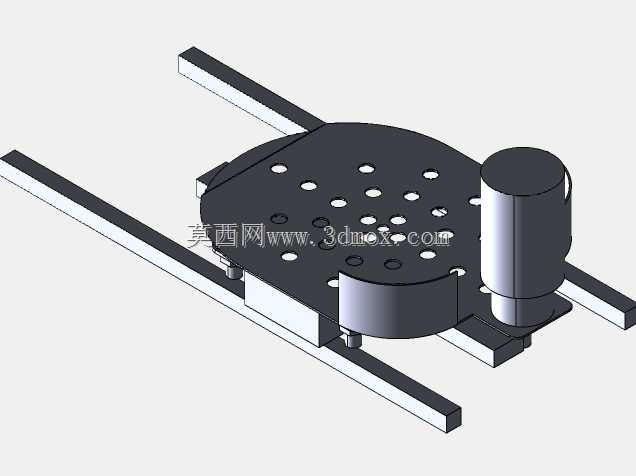

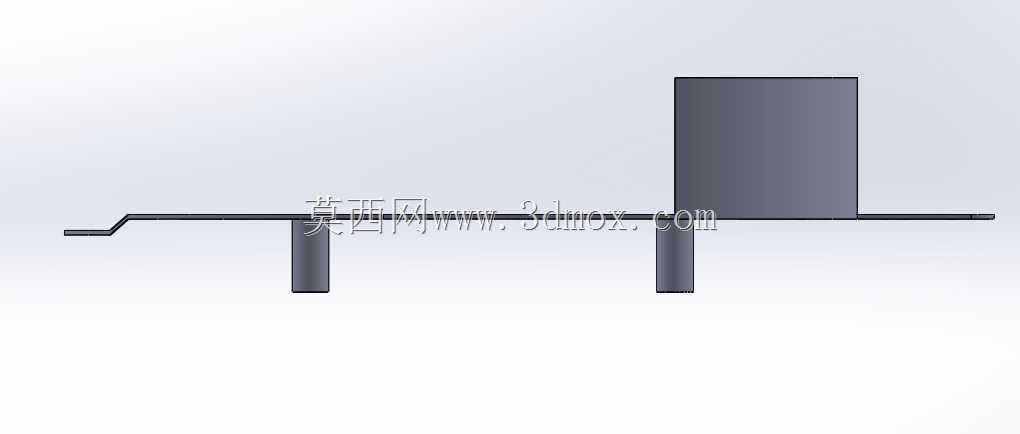

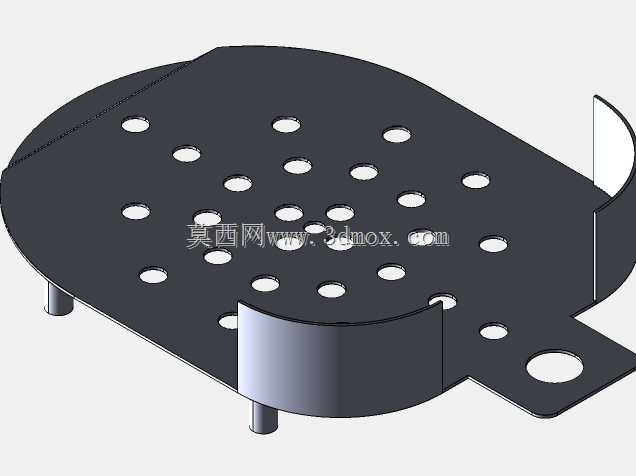

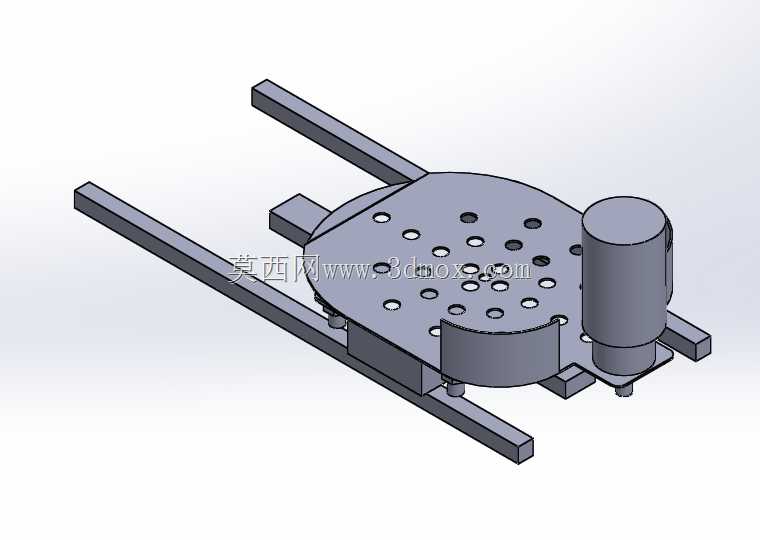

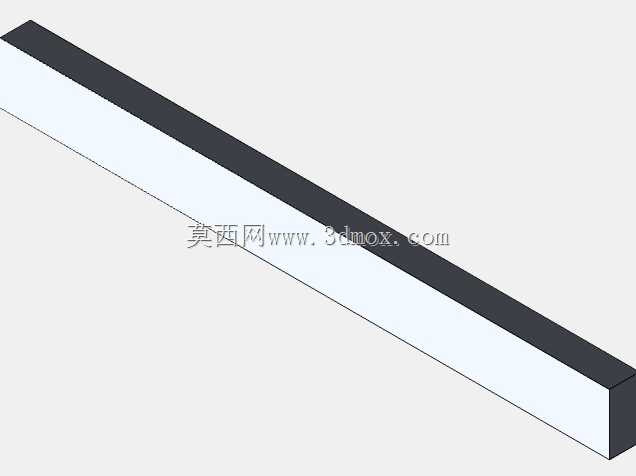

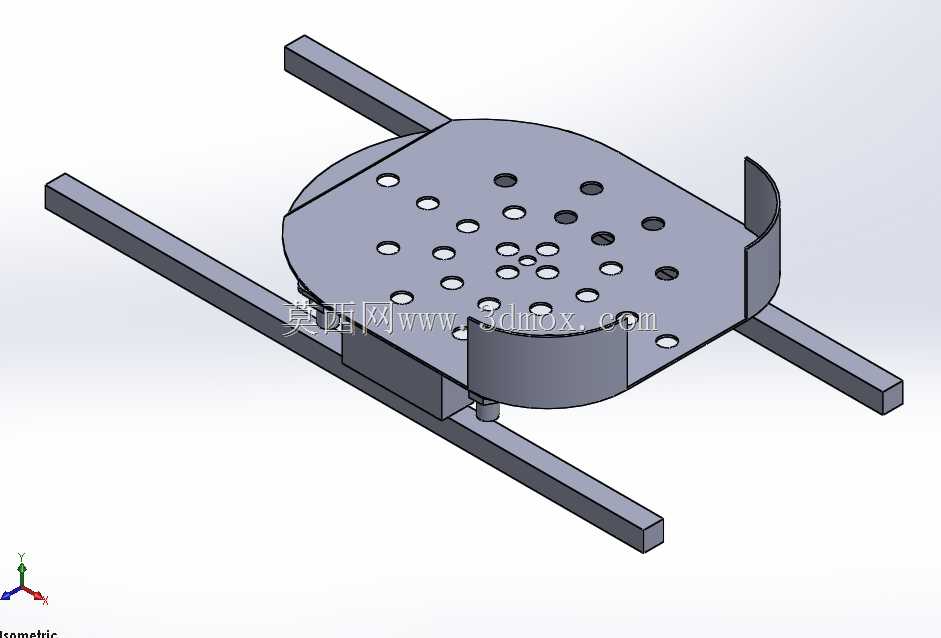

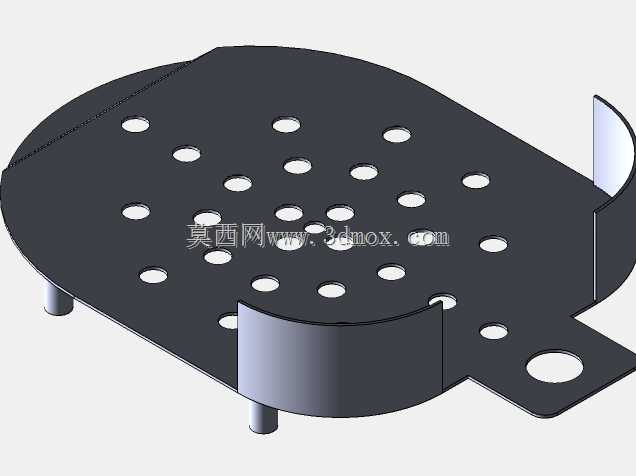

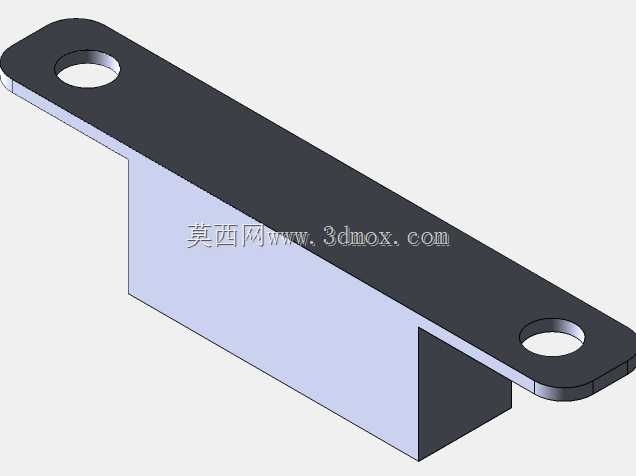

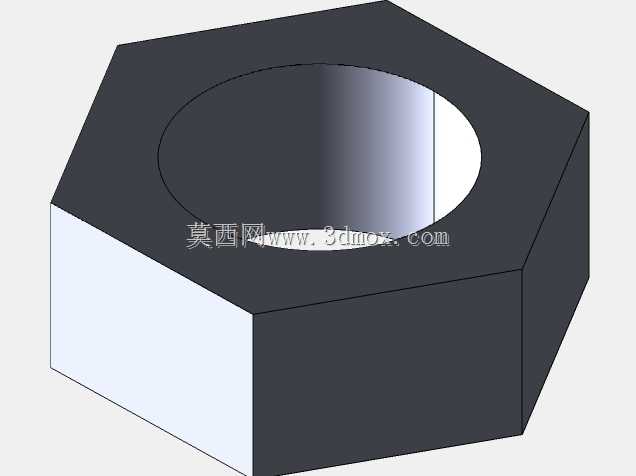

这类带齿条齿轮驱动的小型直线输送载台，在3C电子零部件组装工位、小型五金件工序流转场景里十分常用，区别于皮带输送的柔性定位偏差，齿轮齿条啮合的传动形式能保证载台移动的重复定位精度，适合需要定点停靠完成装配、检测工序的作业环节。载物平台采用带密集安装孔的平板结构，孔位按照通用安装间距排布，可直接通过螺栓固定工装夹具、待加工工件托架，不需要额外在台面上二次钻孔加工，平台两侧设置的弧形挡边，能避免输送过程中圆形工件、小型零散零件从侧边滑落，适配不同外形工件的临时承载需求。两根平行的直线导轨作为承载与导向部件，跨距经过受力校核，当载台承受偏载载荷时，不会出现卡滞、爬行的问题，导轨的安装基准面做了沉头孔设计，可直接固定在设备铝型材框架或者钢制机台上，安装时只需要保证两根导轨的平行度公差在0.05mm每米范围内，就能保证运行顺畅。驱动端采用小齿轮与导轨集成的齿条啮合传动，齿轮直接安装在驱动电机输出轴上，省去了额外的同步轮、联轴器传动环节，结构更紧凑，传动背隙可通过调整齿轮与齿条的啮合中心距来控制，适合短行程的高频往复输送作业，行程范围可根据实际工位需求调整导轨长度来适配，不需要改动载台主体结构。设计过程中优先考虑了安装兼容性，载台的安装孔位同时适配M4、M5两种常用的工业紧固件，挡边的高度设置为20mm，既不会阻碍工件的上下料操作，又能起到有效的限位作用，导轨的截面尺寸选用常规的15mm宽微型导轨，配件通用性强，后期维护更换成本低。整体结构没有冗余的复杂零件，所有钣金件、机加工件都采用常规加工工艺即可制作，不需要特殊的定制刀具或者加工工序，适合小型自动化设备的集成配套使用，在工位间距1米以内的短距离物料输送场景下，相比传统的皮带输送机、滚筒输送机，占用的安装空间更小，定位精度更高，维护点更少，不需要定期调整皮带张紧度、清理滚筒积尘，日常只需要定期在齿条啮合面涂抹润滑脂即可保证长期稳定运行。
