多层型材组合式工业机架悬臂结构

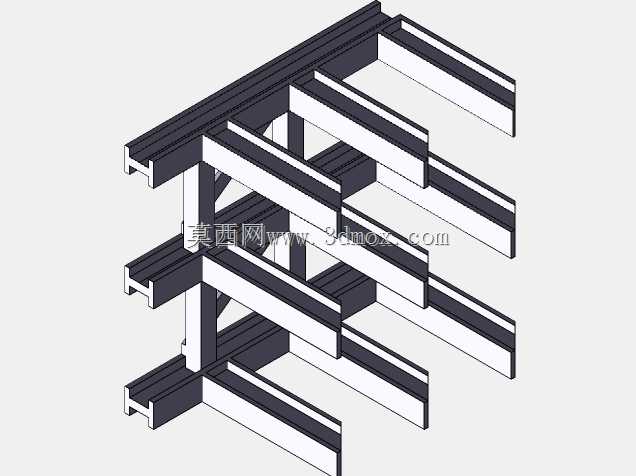

这类悬臂式机架结构多应用在车间生产线旁的物料暂存、工位辅助工装挂载、轻型检测设备承托场景中，区别于落地式整柜机架，悬臂结构可最大化释放地面操作空间，适配需要在工位侧方延伸作业面的生产布局，比如装配线旁的电动工具挂载、工件中转托架、气动元件排布支架都能采用这类结构形式。从结构设计逻辑来看，该机架采用标准H型型材作为主承力构件，竖向主立柱作为核心承重载体，三层水平悬臂梁沿立柱单侧平行排布，相邻悬臂层间预留足够操作间隙，可根据挂载物件的高度调整层间间距，斜向支撑型材连接立柱与各层悬臂根部，抵消悬臂端载荷产生的倾覆力矩，避免长期载荷下悬臂出现下挠变形。设计过程中优先考虑了安装边界的适配性，主立柱背部预留标准安装孔位，可直接通过膨胀螺栓固定在车间墙面、大型设备主体侧壁或者立式主框架上，不需要额外搭建落地支撑结构，整体外伸长度控制在常规人工操作可及范围内，每层悬臂的承载面采用平整型材平面，不需要额外加装铺板即可直接放置工装盒、小型工件或者挂载滑轨组件。实际应用中这类结构的载荷传递路径非常清晰，悬臂端放置的重物载荷通过水平梁传导至斜撑与主立柱衔接节点，再通过主立柱的固定端传导至安装基体，型材之间采用标准角件与紧固件连接，不需要现场焊接作业，安装拆卸灵活，可根据现场实际需求增减悬臂层数、调整单根悬臂的外伸长度。结构的外形尺寸适配多数中小型车间工位的安装空间，竖向总高度可覆盖常规站立操作的上下取件范围，不会出现过高导致的取件不便或者过低浪费安装空间的问题，各型材构件的截面选型经过载荷校核，在满足悬臂端额定承重的前提下尽可能控制整体自重，降低对安装基体的载荷要求，避免因机架自重过大对墙面或者设备侧壁造成额外负载。这类悬臂机架在实际投产前，还需要根据具体挂载的设备重量核算斜撑的安装角度，角度过小会导致斜撑承受过大的轴向拉力，角度过大则会占用过多悬臂下方的操作空间，该结构采用的45度左右斜撑排布，兼顾了承力效率与空间利用率，各连接节点的紧固件排布避开了操作人员的常规活动范围，不会出现磕碰风险，悬臂端部做了平齐处理，没有突出的尖锐构件，符合车间工位的安全设计要求。
