壁挂式长条形墙面承托挂架结构设计

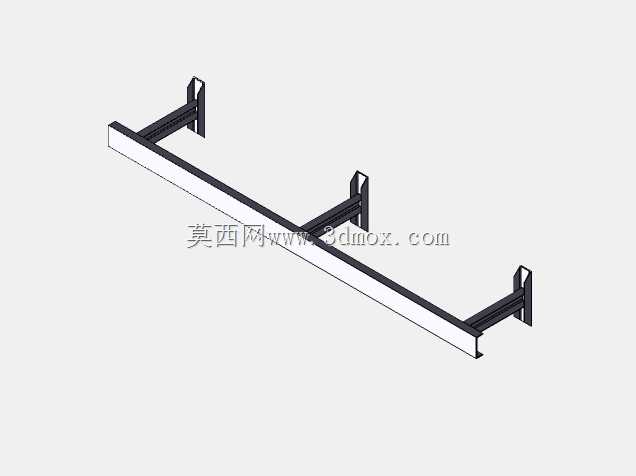

这类壁挂式长条形承托挂架，多应用于卫浴空间毛巾置物、商用展柜层板固定、工装墙面管线托举、家居玄关置物杆安装等场景，核心作用是在垂直墙面上搭建水平方向的承托载体，替代落地式支架占用地面空间的缺陷，适配墙面预留安装点位不足、需要长跨度连续承托的使用需求。从结构设计逻辑来看，挂架采用三段式分体固定支座搭配通长承托梁的结构，三个固定支座沿承托梁长度方向均匀分布，每个支座都带有垂直墙面的安装贴板，贴板上预留沉头安装孔，可直接通过膨胀螺丝与墙面基层固定，避免支座突出墙面造成的磕碰风险。承托梁采用薄壁槽型截面设计，在保证整体直线度的前提下尽可能降低构件自重，槽型结构的折边可以提升梁体的抗弯折性能，即使在跨度接近一米的安装场景下，中部也不会出现明显下挠，承托梁与固定支座之间采用嵌入式卡接加侧面顶丝固定的连接方式，安装时可以先将三个支座固定在墙面上，再将承托梁卡入支座卡槽，最后锁紧顶丝即可完成装配，不需要在承托梁上额外打孔，也能适配不同墙面的安装误差，允许支座在水平方向有小幅的位置调整空间。设计过程中需要重点考量安装边界的适配性，固定支座的贴板尺寸控制在常规墙面瓷砖的单块幅面范围内，安装时可以避开瓷砖接缝位置，降低瓷砖开裂的风险；承托梁的外伸距离经过反复校核，既保证承托物品不会与墙面发生摩擦，也不会因为外伸过长导致挂架受载后产生过大的倾覆力矩，对墙面固定点造成额外的拉力。挂架的所有外露棱边都做了小圆角钝化处理，避免安装和使用过程中划伤操作人员或使用者，固定支座与承托梁的配合面预留了0.1mm的装配间隙，既可以保证安装时的顺畅度，也能抵消金属构件加工过程中产生的尺寸公差，不会出现装配卡滞的问题。在实际选型应用时，需要根据墙面的基层材质匹配对应的膨胀固件，如果是轻质空心砖墙，需要搭配空心墙专用膨胀栓，保证固定点的拉拔力满足承托载荷要求；如果是实体混凝土墙面，采用常规的金属膨胀螺丝即可达到设计承载能力。这类挂架的结构没有复杂的传动或活动部件，整体可靠性高，后期维护只需要定期检查顶丝的锁紧状态即可，不需要额外的润滑或部件更换，适配长期固定安装的使用场景。
