木质线缆承托固定支架结构设计

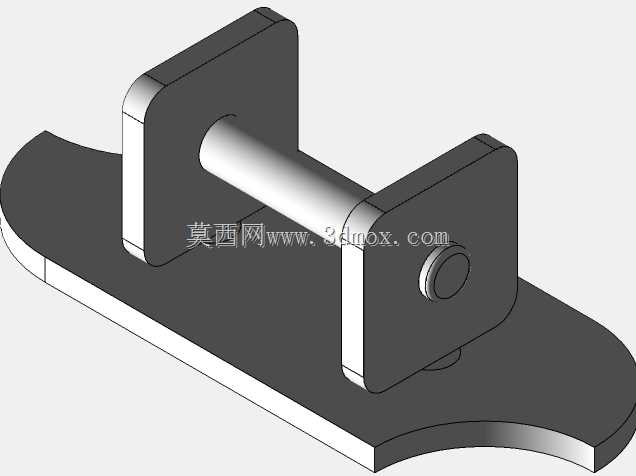

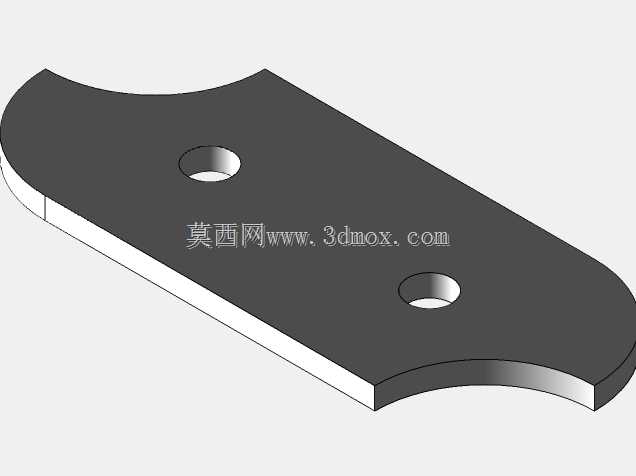

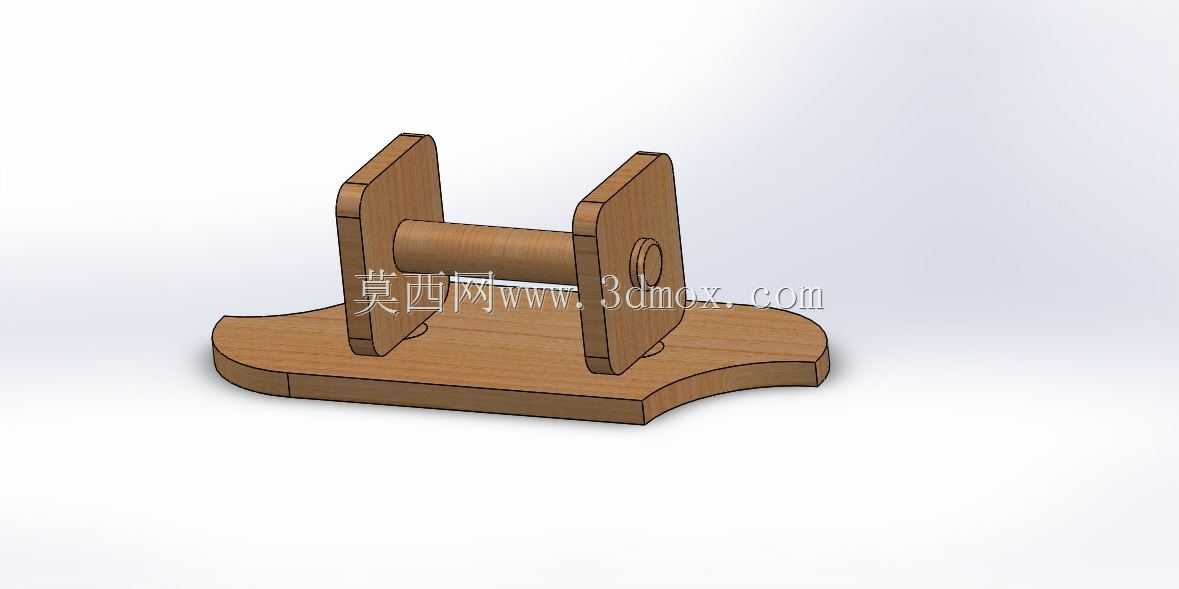

日常布线作业里，这类木质线架常被用在桌面理线、小型设备内部走线、木工类DIY装置的线缆排布场景中，核心作用是承托跨距段的线缆，避免线缆悬空下垂出现弯折疲劳、被周边结构剐蹭破损的问题，同时能规整走线路径，让布线排布更整齐，减少线缆杂乱带来的维护困扰。从结构设计来看，整个构件分为底部安装底座、两侧立式支撑板、中间承托辊轴三个核心部分，底部底座采用两端带圆弧过渡的异形板结构，相比规则矩形底座，圆弧过渡能减少边角磕碰风险，同时增大与安装面的接触面积，提升固定后的稳定性，底座上预留的安装孔位可配合木螺丝或者自攻螺丝完成与安装基面的固定，安装基面适配木质板材、复合桌面等常见的家装或工装布线基面。两侧立式支撑板垂直固定在底座上，板件边缘做了倒圆角处理，避免尖锐边角划伤施工人员或者线缆外皮，两块支撑板的同轴位置开设了安装孔，用来穿设中间的承托辊轴，辊轴与支撑板的配合采用间隙配合设计，保证辊轴可以顺畅转动，当线缆在辊轴上滑动调整位置时，转动的辊轴能将滑动摩擦转化为滚动摩擦，大幅降低线缆外皮的磨损概率，延长线缆的使用寿命。设计过程中优先考虑了木质材料的加工特性，所有板件均采用等厚板材加工，不需要复杂的曲面铣削工序，普通的木工切割、钻孔设备就能完成全部加工工序，加工门槛低，适合小批量定制或者现场临时加工使用。安装边界方面，底座的宽度尺寸适配常规桌面布线的空间占用需求，不会过多占用基面的可用面积，两侧支撑板的高度根据常规线缆的弯曲半径设置，保证线缆搭在辊轴上时的弯曲角度符合线缆最小弯曲半径要求，避免线缆因弯折角度过大出现内部线芯断裂的问题。中间辊轴的长度预留了足够的线缆排布空间，可同时承托多根不同线径的弱电线缆，满足小型办公桌面、木工操作台等场景的多线缆整理需求，整体结构没有冗余构件，装配过程简单，只需要将辊轴穿入两侧支撑板的孔位，再将支撑板与底座粘接或者螺丝固定即可完成组装，不需要复杂的装配工装，日常维护也十分便捷，若出现辊轴磨损的情况，只需要抽出旧辊轴更换同尺寸的棒料即可快速恢复使用。
