工业设备导向支撑用滑架构件

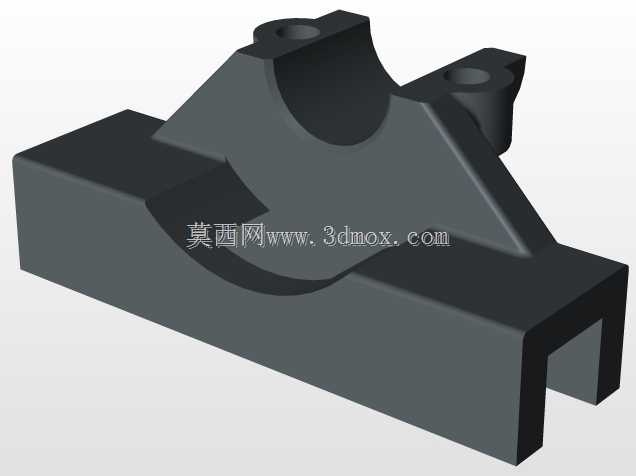

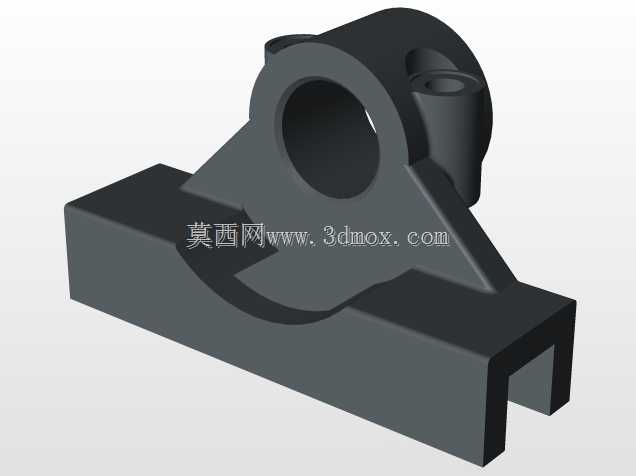

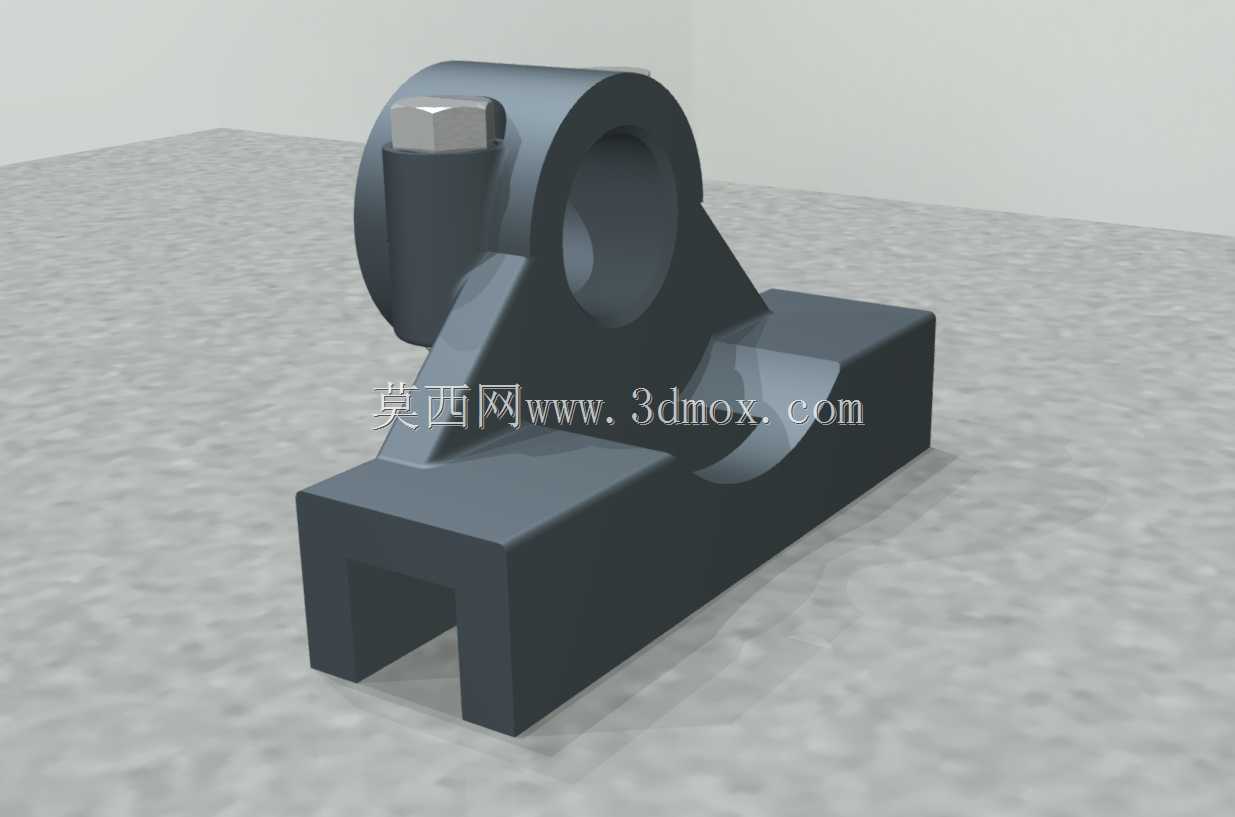

该滑架构件多用于自动化生产线的直线导向工位、小型工装夹具的滑动调节单元，以及非标设备中需要实现往复位移的支撑部位，在轻工包装、电子元件组装、小型机床辅助进给机构中都能见到同类结构的应用，核心作用是为配套运动部件提供稳定的滑动承载基准，同时承担上部铰接构件的定位与锁紧功能。从结构设计来看，底部采用开口滑槽结构，槽体内壁的平行度公差控制在IT7级，可直接卡装在对应规格的直线导轨上，无需额外加装转接座，滑槽开口处做了1×45°的导向倒角，装配时可快速对准导轨基准面，降低现场安装的对位难度。上部的带孔铰接座与底部滑槽座通过三角形加强筋连接，筋板厚度根据承载需求设定为底座壁厚的0.8倍，既避免应力集中导致的构件断裂，也不会过度增加整体重量，铰接孔内预留了衬套安装位，可根据使用场景选配铜基石墨衬套或者滚针轴承，适配不同转速与载荷的铰接需求。铰接座侧面加工有紧定螺钉安装孔，当上部铰接构件调整到指定角度后，可通过拧紧内六角紧定螺钉实现位置锁止，防止设备运行过程中出现角度偏移。整体外形的安装边界需匹配配套导轨的宽度规格，滑槽跨距与导轨宽度采用H7/g6的间隙配合，保证滑动过程无卡滞，构件总高度控制在满足铰接行程的最小尺寸，尽可能压缩设备的竖向安装空间，适合在布局紧凑的非标设备中使用。设计过程中优先考虑了组装便捷性，所有棱角位置都做了R2的倒圆处理，既避免装配时划伤操作人员，也能消除热处理环节的应力集中点，构件的材质可选45号钢表面发黑处理，或者铝合金6061硬质阳极氧化，分别适配重载工况与轻量化需求的场景，滑动接触面的粗糙度要求达到Ra1.6，减少滑动过程中的摩擦阻力，延长构件的使用寿命。
