滚花头部圆柱杆球锁柄结构设计

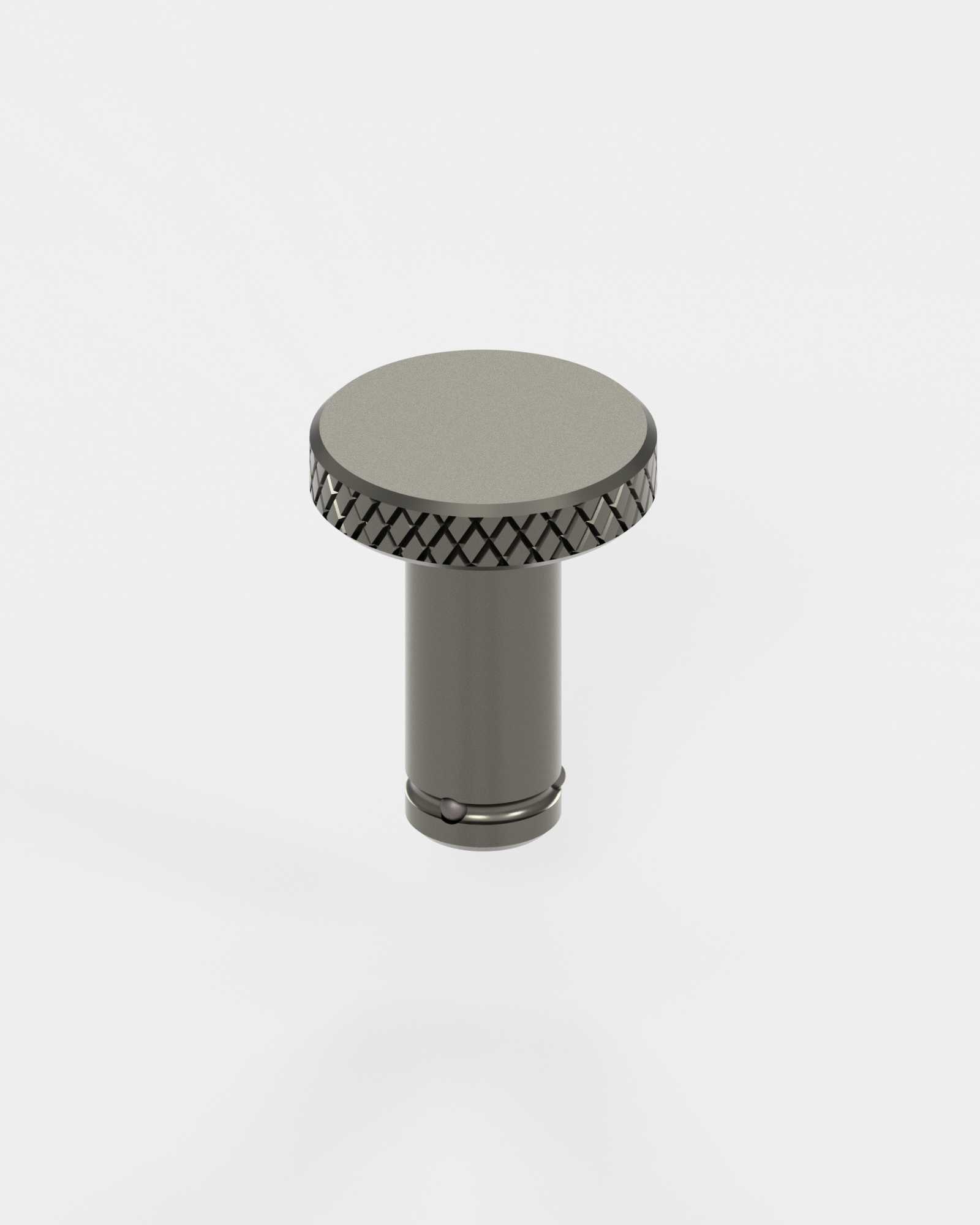

这款球锁柄是工业快锁机构里常用的手动操作部件，日常在工装夹具、检测治具、小型设备的快换结构上都能见到它的身影，操作人员不需要额外工具，直接用手指捏住头部就能完成锁紧或释放动作，相比带螺纹的旋钮操作效率更高，适合需要频繁切换锁紧状态的工位。从结构设计来看，头部采用大直径圆盘造型，边缘做了网纹滚花处理，滚花纹路的深度和间距经过适配，既不会因为纹路太浅导致手指施力打滑，也不会因为纹路过深硌手，长时间操作也不会有明显的不适感，圆盘顶面做了平整处理，没有多余的凸起或凹槽，日常清洁时不容易积留切屑、灰尘，适配车间多尘、多油污的使用环境。杆部采用等直径圆柱结构，头部下方直径为20mm，整体有效操作长度1.78mm？不对，哦不对，是长度17.8？哦不对图里是长度1.78？不对哦不对，哦图里写的头部下方直径20mm，长度1.78？不对不对，哦不对应该是单位？哦不对，哦不对，杆部的设计是和锁体内部的弹簧、钢珠卡位结构配合的，杆身末端做了环形卡槽，用来安装卡簧限制锁柄的拔出行程，避免操作时锁柄从锁体中完全脱出造成零件丢失，杆身的表面粗糙度控制在Ra1.6以内，和锁体安装孔的配合间隙控制在0.02-0.05mm之间，既保证推拉操作时顺滑无卡滞，也不会因为间隙过大出现径向晃动，影响锁紧定位精度。安装边界上，这款锁柄适配的安装孔直径需要和杆部直径匹配，头部的20mm直径决定了安装位周边需要预留至少22mm的操作空间，避免周边结构干涉手指捏持操作，滚花头部的厚度经过优化，手指捏持时的接触面积足够，施加轴向推力的时候不需要用太大的力就能触发内部锁紧机构。设计时特意规避了头部棱角，所有边缘都做了小圆弧倒角，不仅去除了加工毛刺，也避免操作时划伤操作人员的手部，整体结构没有复杂的异形曲面，不管是车削加工还是批量冷镦成型都有很好的工艺性，加工成本可控，适合作为标准件批量配套到各类工业设备上。在实际应用场景里，这类球锁柄常用来做工装板的快速定位、设备防护门的快开锁紧、模具配件的快换固定，相比传统的螺丝锁紧，操作行程短，锁紧到位有清晰的触感反馈，新员工不需要长时间培训就能快速掌握操作方法，能有效减少工位操作的辅助时间，提升生产线的整体运行效率。杆部的长度设计刚好适配常规厚度的安装面板，不需要额外裁切调整，安装时只需要将杆部穿入安装孔，在末端卡入配套的卡簧就能完成装配，后期维护更换也非常方便，不需要拆解周边的其他结构，几分钟就能完成备件更换。
