平行连杆式多孔钻削工装结构设计

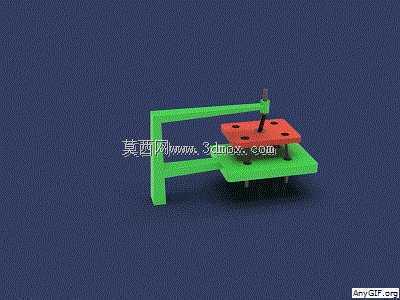

　　这套平行连杆钻削机构主要面向中小零件批量孔加工场景，常见于五金件、小型钣金件、塑胶件的多孔位同步钻削工序，在小型加工车间、非标自动化产线的钻孔工位中，可替代单孔逐次加工的普通台钻，减少工件重复装夹、逐孔对位的辅助工时。整套机构以单驱动输入为核心设计思路，仅靠一套动力源即可带动钻削执行端完成多个预设孔位的加工动作，动力经由偏心轮组件将旋转运动转化为连杆的规律往复运动，平行连杆的几何约束保证钻削头的运动轨迹始终保持垂直进给姿态，不会随连杆摆动出现钻轴偏斜，避免孔位倾斜、孔壁粗糙度超差的问题。

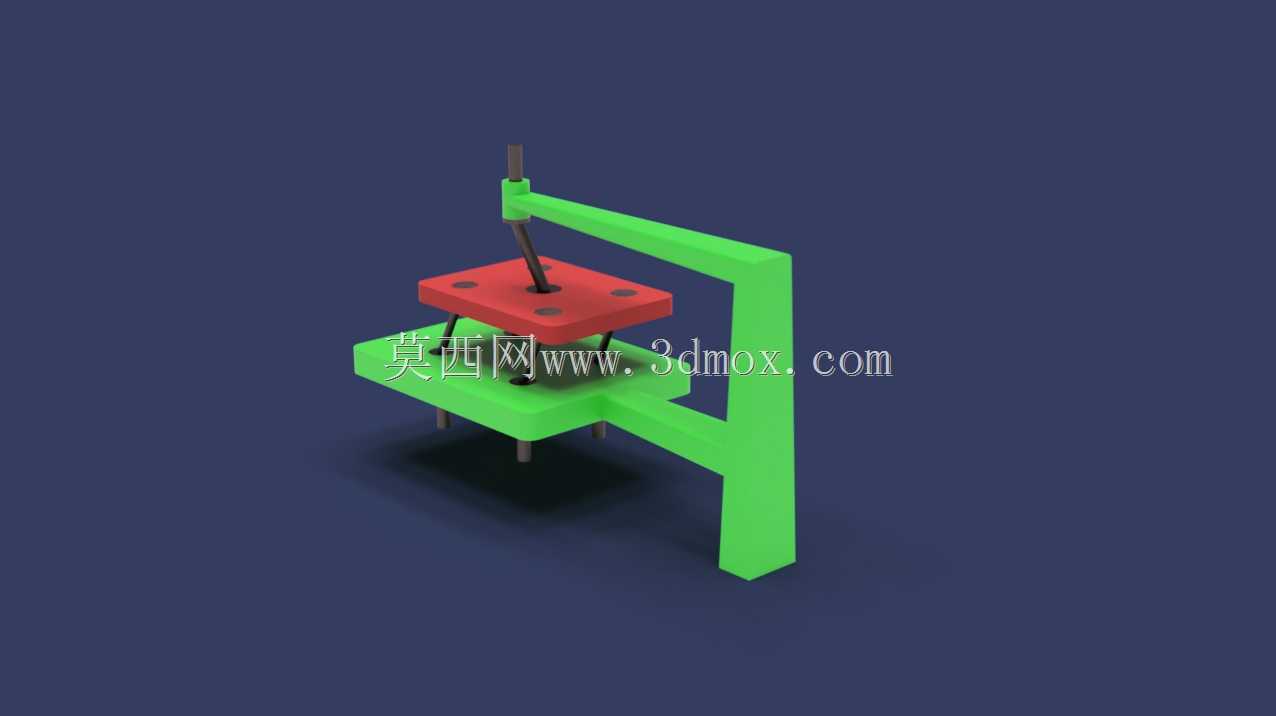

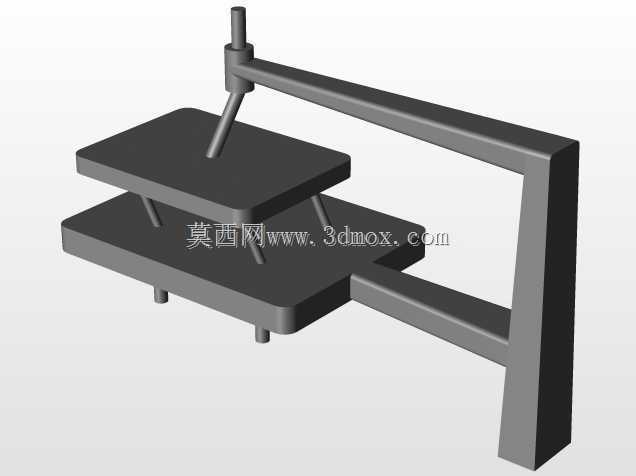

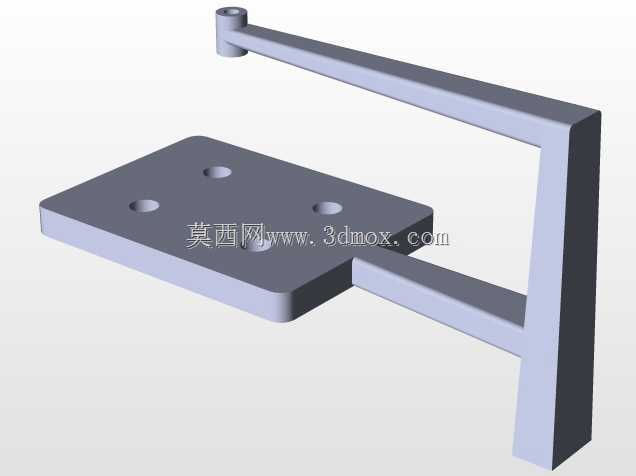

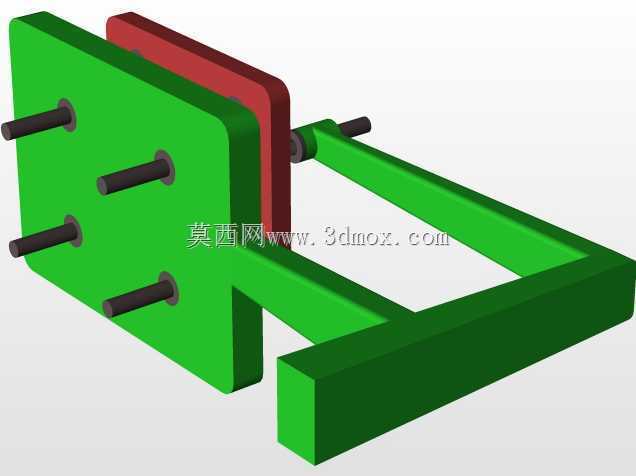

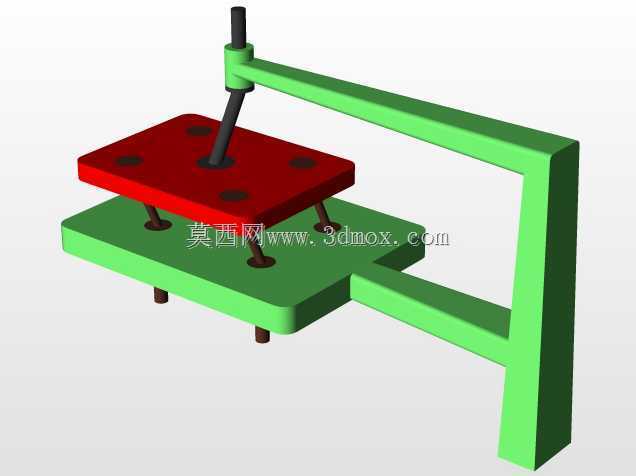

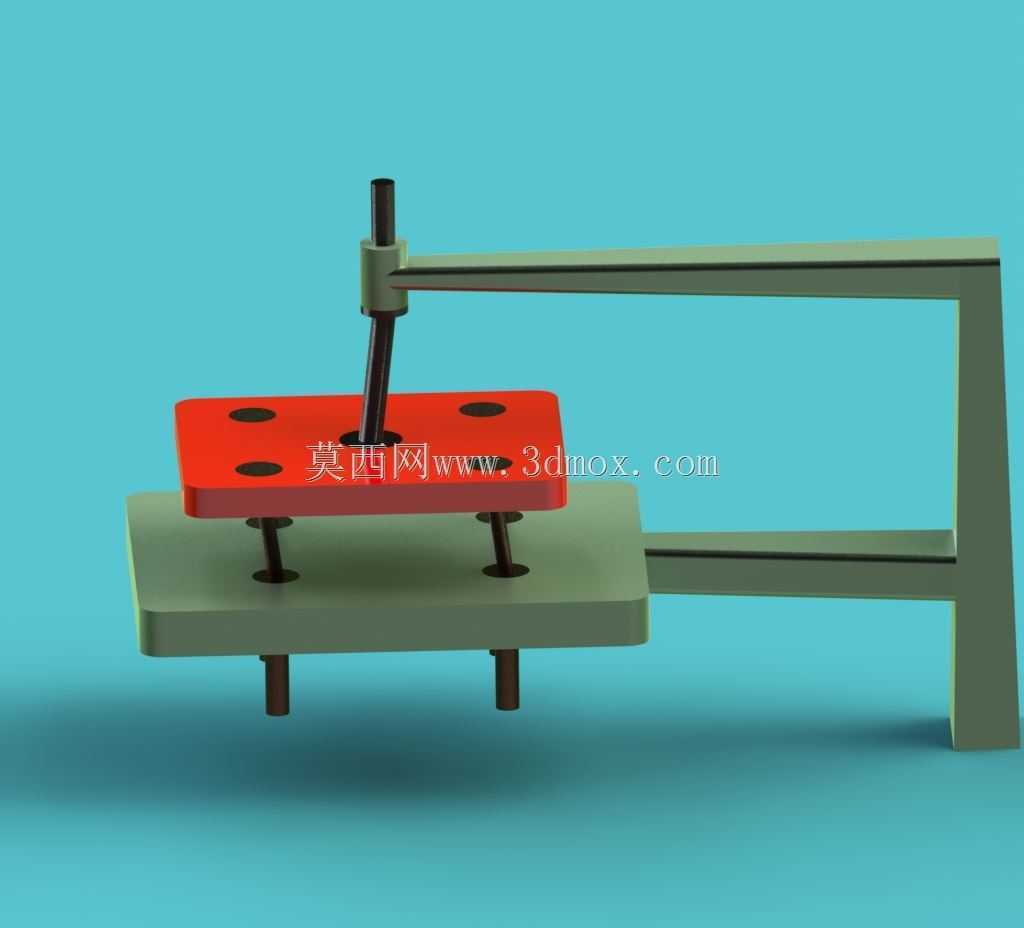

　　从结构布局来看，机构底部为水平安装基座，基座台面预留工件定位区域，红色工件托板用于装夹待加工坯料，托板上开设对应孔位的避让通孔，钻削完成后钻头可穿过避让位，不会刮伤工装台面；绿色框式平行连杆架作为运动支撑主体，长臂与短臂通过铰接点组成平行四杆约束，架体末端安装钻削主轴与钻头，偏心传动组件布置在基座侧端，动力输入后偏心轮的回转半径直接决定钻削头的进给行程，设计阶段可根据待加工孔的深度调整偏心距，常规小型件钻削行程控制在十至三十毫米区间即可满足使用需求。

　　实际建模过程中需重点校核铰接点的配合间隙，连杆各回转副的同轴度误差会直接传递到钻削头，若间隙过大，高速钻削时会出现主轴抖动，因此铰接位置优先采用带衬套的转动配合，衬套选用耐磨铜材，长期运行磨损后仅需更换衬套即可恢复精度，无需整体更换连杆构件。安装边界方面，整套机构的占地轮廓适配常规台式钻床的工作台面，基座底部预留四个螺栓固定孔，可直接锁紧在标准机床工作台上，侧向驱动端预留电机安装法兰位，选型时匹配小功率异步电机即可带动整套机构运行，无需大扭矩动力输入。

　　工件托板采用快换式设计，针对不同孔位分布的加工件，仅需更换对应定位孔的托板，连杆与钻削头的运动参数无需重新调整，适配多品种小批量的柔性加工需求。平行连杆的刚性设计也经过针对性强化，长臂截面采用矩形空心型材结构，在控制整体重量的同时提升抗弯模量，避免钻削进给力作用下连杆出现挠曲变形，保证钻头进给直线度。该机构没有复杂的数控轴系，全部运动由机械连杆硬约束实现，运行故障率低，维护点位仅为各铰接副的定期润滑，在常规无强腐蚀的车间环境下可长期稳定运行，非常适合需要低成本实现多孔自动钻削的加工场景，结构建模时所有运动构件的干涉检查需覆盖偏心轮整周回转的全行程，确保连杆摆动全程不会与工件托板、基座发生磕碰，各运动件之间预留至少两毫米的安全间隙，装配后手动盘车验证运动轨迹无卡滞，即可完成整套工装的结构验证。
