立式墙面抹灰作业设备结构设计

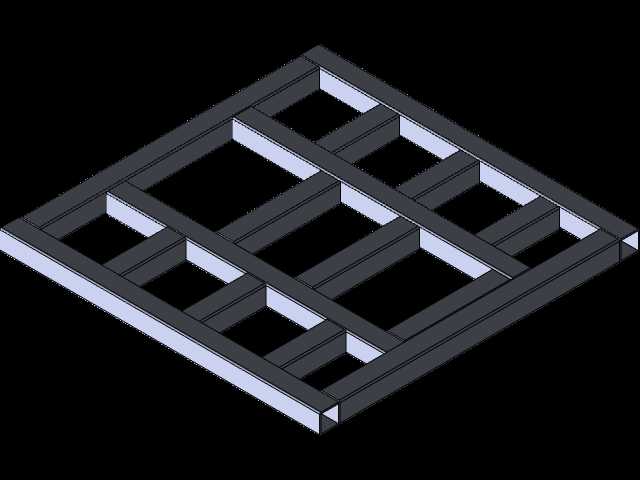

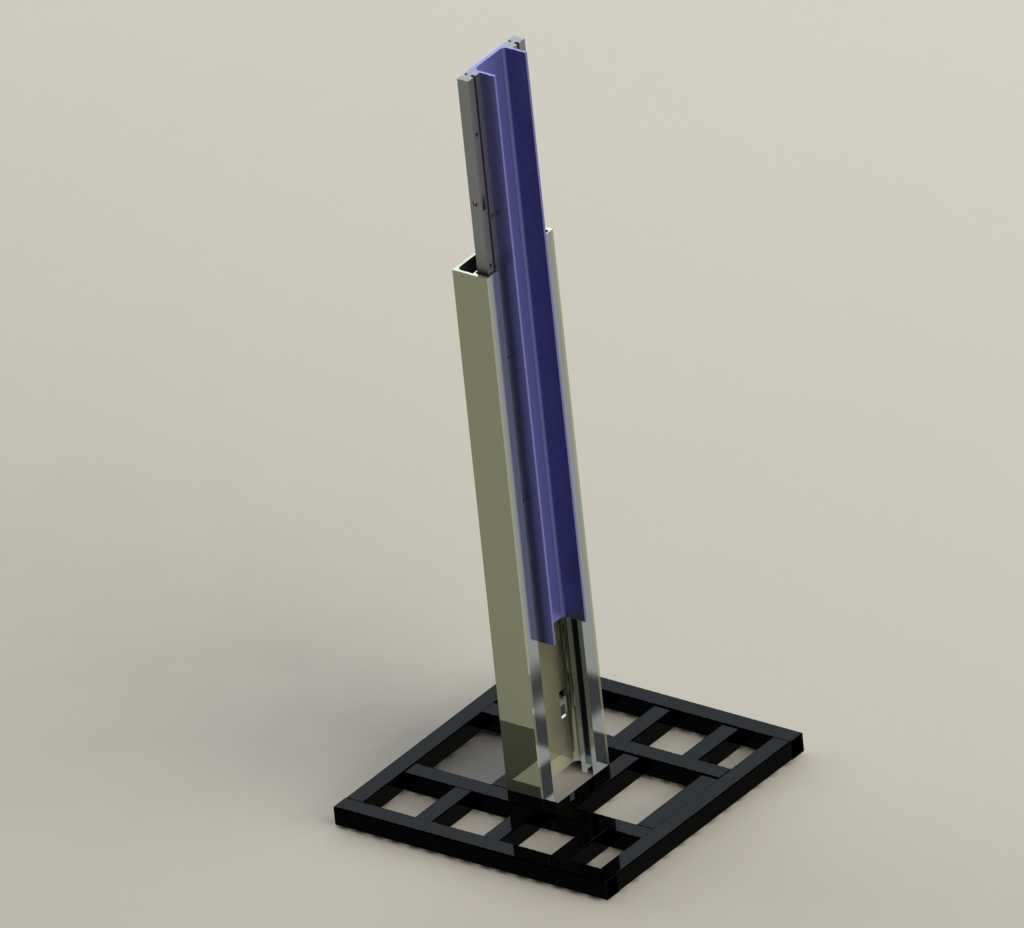

该设备主要面向民用住宅、商业建筑室内外墙面的抹灰施工作业场景，替代传统人工抹灰的高重复性体力劳作，可适配常规水泥砂浆、混合砂浆等常见抹灰材料的施工作业，有效降低施工人员的劳动强度，提升墙面抹灰作业的成型质量一致性。从结构设计逻辑来看，设备采用方管焊接成型的框架式底座作为承载基础，底座预留的镂空格构结构既能够降低整体设备自重，也可避免施工过程中散落的砂浆在底座表面堆积，同时为设备提供足够的支撑稳定性，防止作业过程中出现侧翻风险，底座的平面尺寸适配常规室内门洞的通行宽度，可满足不同施工楼层间的转运需求，无需额外拆解即可通过常规施工电梯、室内门洞完成位置转移。设备的垂直导向立柱采用双轨平行布置结构，一侧为固定支撑立柱，另一侧为可沿垂直方向往复运动的抹灰执行滑台，滑台搭载抹灰料斗与抹平板组件，作业过程中滑台沿立柱导轨匀速上行，料斗内的砂浆均匀出料至墙面，抹平板同步完成砂浆的压实、找平作业，相比人工抹灰可有效控制抹灰层厚度的均匀性，减少墙面空鼓、开裂的质量隐患。设计过程中针对立柱的直线度做了专项结构强化，避免长行程垂直运动过程中出现滑台卡顿、抹灰面平整度超差的问题，立柱与底座之间采用可拆卸的螺栓连接结构，长途转运时可将立柱与底座拆分，缩小运输占用空间，现场组装时仅需定位锁紧连接螺栓即可完成设备调试，无需复杂的现场配装作业。设备的作业高度覆盖常规住宅室内层高范围，可根据实际施工的墙面高度调整滑台的行程限位，无需额外接长结构即可完成从地面到吊顶下方的整面墙面抹灰作业，设备与墙面的作业距离可通过底座侧边的可调支撑脚进行微调，适配不同厚度抹灰层的施工需求，针对墙面阴阳角位置，可通过更换适配的抹平板附件完成对应位置的抹灰作业，减少后续人工修补的工作量。设备整体结构无复杂的异形曲面构件，大部分结构件采用标准型材加工制作，后期维护更换配件的成本较低，适合中小型施工班组批量配置使用，作业过程中仅需人工完成料斗补料、设备移位的辅助操作，单台设备的作业效率可匹配多名熟练抹灰工的人工作业效率，同时可避免人工高处作业的坠落风险，适配室内装修阶段的多楼层流水作业需求。
