多托臂组合式机架悬臂支撑结构

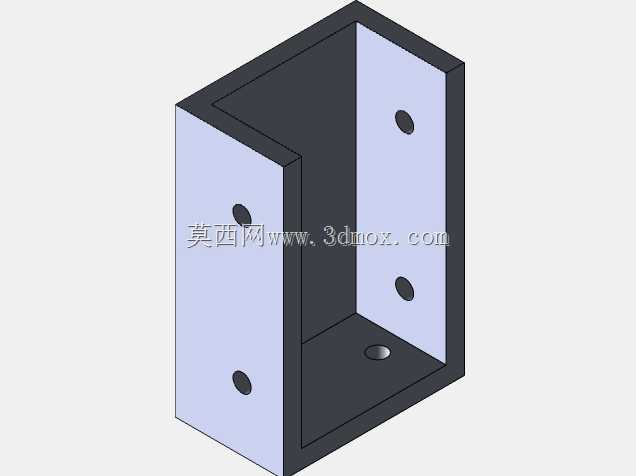

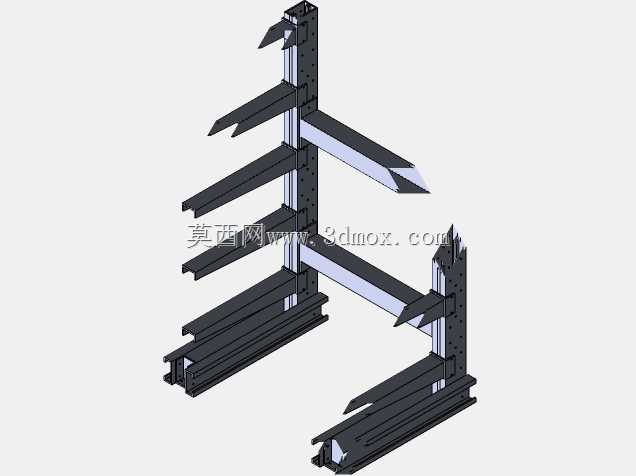

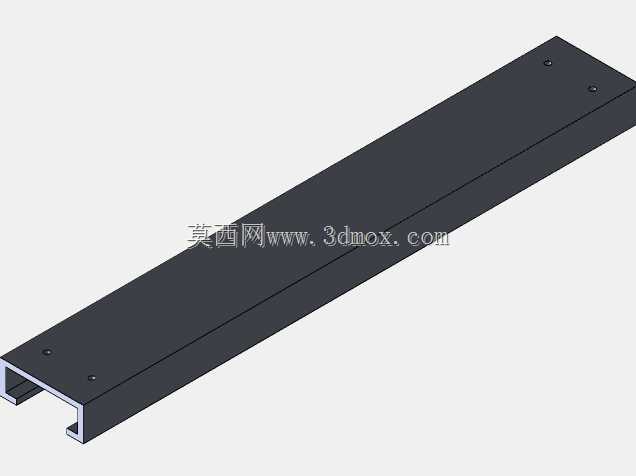

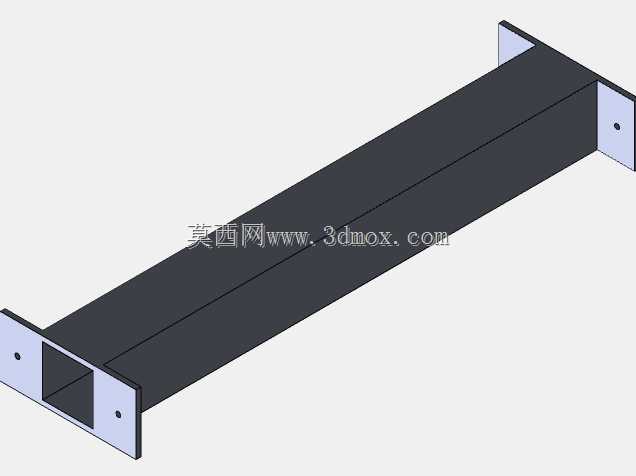

这类多托臂组合式机架悬臂，多应用在工业仓储分拣线侧边物料承托、生产线旁工装挂装、电气柜侧线缆桥架支撑等场景，核心作用是在垂直立柱基础上向外延伸出承载平面，无需额外占用地面安装空间，适配狭长通道旁的侧向承载需求。从结构设计来看，整体采用双侧立柱搭配分层托臂的组合形式，立柱上预冲等距排列的安装孔位，托臂通过螺栓与立柱实现可拆卸连接，可根据实际承载的物料尺寸、挂载设备的安装高度灵活调整托臂间距，无需对主体结构做二次焊接加工，现场安装调整效率更高。托臂采用折弯钣金成型结构，截面为带加强翻边的槽型，相比同厚度平板结构抗弯折能力提升40%以上，端部做斜切收边处理，避免安装过程中尖锐边角划伤操作人员，同时减少托臂端部与周边设备的干涉概率。设计过程中优先考虑安装边界适配性，双侧立柱的安装基面预留足够的螺栓过孔间距，可直接固定在混凝土墙面、钢结构立柱侧面或者现有设备的机架侧壁上，托臂向外延伸的长度经过受力校核，在额定承载范围内悬臂端的下挠量控制在允许值以内，不会出现承载后托臂变形下垂导致物料滑落的问题。分层布置的托臂可根据使用需求选择单侧或者双侧安装形式，当需要承载较重的工装或者物料时，可在托臂下方加装斜向加强撑杆，进一步提升结构整体的承载稳定性，相邻托臂之间的净空可灵活调整，既可以承托长条型的型材、管线，也可以挂载小型的工具挂板、物料盒。结构所有外露边缘均做钝化处理，钣金拼接位置的焊缝打磨平整后做喷塑处理，适配车间多粉尘、轻度油污的使用环境，长期使用不会出现表层锈蚀脱落的问题。安装时无需复杂的专用工装，只需先将立柱固定在安装基面上，再按照预设的高度位置将托臂与立柱锁紧即可，后期维护更换单个托臂时无需拆解整体结构，降低运维的时间成本。
