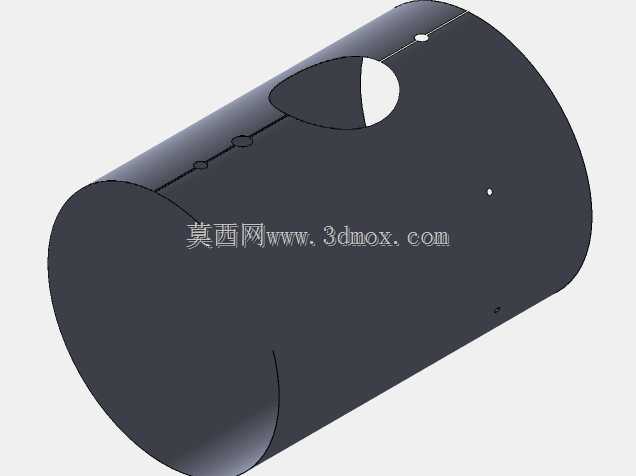

金属板材弯折成型带孔圆柱气缸结构

这款带孔圆柱气缸构件，在轻工输送、小型气动执行工位的应用占比不低，不少短行程推料、工位阻挡的气动回路里，都能见到这类钣金卷制气缸的身影，相比一体铸造成型的缸体，它的加工周期更短，小批量定制场景下的成本优势十分明显。从结构功能来看，构件采用金属板材卷制成圆柱主体，侧壁预留的异形开孔与小圆孔，分别对应气路接口安装、磁性开关固定的实际需求，卷制接缝处的压合定位结构，能保证缸体圆度公差控制在合理区间，避免活塞运行过程中出现卡滞、漏气的问题。设计阶段首先要匹配对应活塞的外径尺寸，预留板材折弯后的回弹量，卷制前就完成所有孔位的冲裁加工，避免成型后孔位加工难度提升、位置精度超差；侧壁的异形开孔边缘做了翻边强化处理，既可以提升接口处的连接强度，也能避免气路装配时密封件被锐边割破，影响整体密封性能。安装边界方面，圆柱主体的轴向长度要匹配对应工位的行程需求，两端的安装端面预留了密封件安装槽位，不需要额外加工转接法兰就能直接和端盖配合，侧壁的孔位位置严格对应活塞运行的行程端点，保证磁性开关能准确检测活塞的到位信号，不会出现信号误触发的情况。实际选型应用时，要注意这类钣金卷制缸体的工作压力上限，相比厚壁铸造缸体它更适合低压气动回路，过高的工作压力会导致缸体变形、接缝处漏气；板材厚度的选择要结合缸径大小匹配，缸径越大需要的板材厚度越高，才能保证缸体在承压状态下的圆度稳定，避免活塞运行阻力增大。折弯卷制过程中，要控制板材的进给速率，避免卷制过程中出现板材拉伤、褶皱的问题，孔位周边的变形量要控制在装配公差允许范围内，不然会导致气路接头安装歪斜、密封失效。这类构件的三维建模过程中，要优先处理折弯特征的回弹补偿，不能直接按理论圆柱尺寸展开板材，要结合选用金属板材的折弯系数调整展开尺寸，才能保证卷制后的缸体内径符合设计要求，孔位的轴向位置要以卷制后的接缝基准定位，避免出现孔位周向偏移，导致后续配件无法正常装配。
