金属板盖式工业电源外壳结构设计

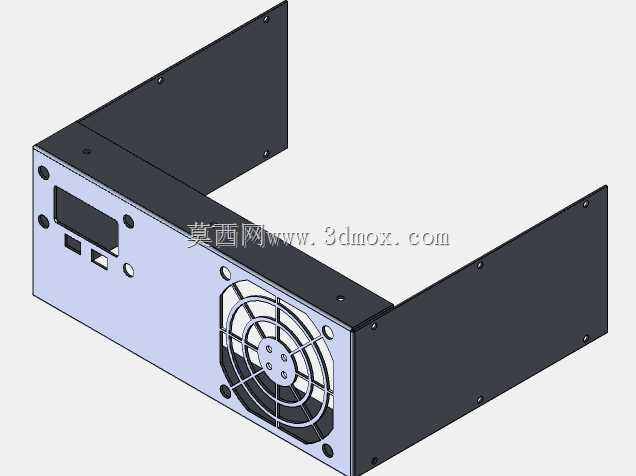

这款金属板盖电源壳体，是工业内置电源模块的标准承载防护结构，多用于工控机柜、嵌入式工业设备、小型数控装置的供电单元封装场景，日常作业中需要同时兼顾电磁屏蔽、结构防护、散热通风与安装适配的多重需求。从结构设计逻辑来看，整体采用弯折钣金拼接成型，主体侧板与上盖板通过自攻螺丝点位锁合，所有弯折边都预留了合理的折弯内R角，避免板材弯折处出现应力开裂或涂层脱落的问题，拼接缝处做了错位搭边设计，既可以提升整体结构的抗扭刚度，也能减少缝隙漏磁，提升电磁屏蔽的连续性。前面板区域预留了多组不同规格的开孔，分别对应电源输入接口、输出接线端子、状态指示灯、调节开关的安装位，每个开孔的边缘都做了去毛刺处理，避免安装时割伤线材或操作人员，开孔位置的排布充分考虑了接线操作的空间余量，不会出现接线时工具无法伸入的问题。侧部集成了轴流风机的安装位，风机固定孔位按照标准80mm轴流风机的安装尺寸设计，周边搭配了通风格栅的防护网结构，既保证通风散热的气流通畅，也能防止异物掉入风机内部造成扇叶损坏，风机位与内部电源发热元件的位置对应，形成直通风道，能快速带走功率器件工作时产生的热量，避免电源因积热出现过载保护。壳体的安装边界充分考虑了标准机柜的安装尺寸，背部与底部预留了固定安装孔，既可以通过螺丝直接固定在设备内部的安装梁上，也能搭配滑轨实现抽拉式维护，所有安装孔的孔位公差控制在合理范围，避免现场安装时出现孔位错位无法装配的问题。板材选用常规冷轧钢板，表面做黑色喷塑处理，具备基础的防锈耐刮能力，适合工业车间的复杂使用环境，壳体的边角处都做了小圆弧过渡，没有尖锐外凸的棱角，避免装配维护时造成磕碰划伤。内部预留了电源PCB板的固定柱位，固定柱的高度按照常规电源板的元件最高高度预留，不会出现元件与盖板干涉的情况，同时内部预留了走线空间，高压区与低压区的位置做了简单的分隔凸台，方便布线时区分强弱电走线路径，减少电磁干扰。
