齿轮齿条式汽车转向操控结构

项目分类:3D模型 发布时间:2021-08-17 ID:234152
  • 齿轮齿条式汽车转向操控结构
  • 齿轮齿条式汽车转向操控结构
  • 齿轮齿条式汽车转向操控结构

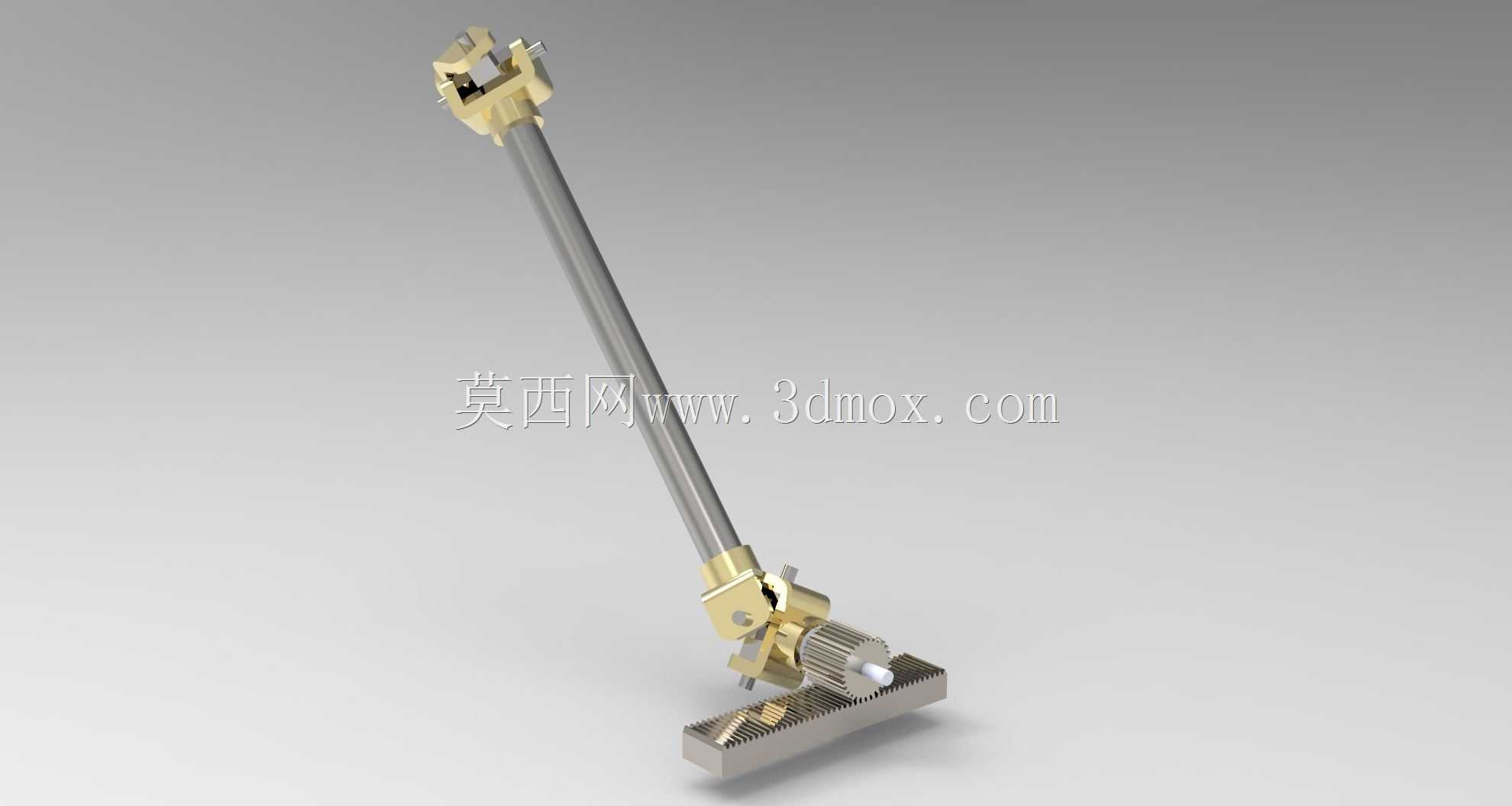

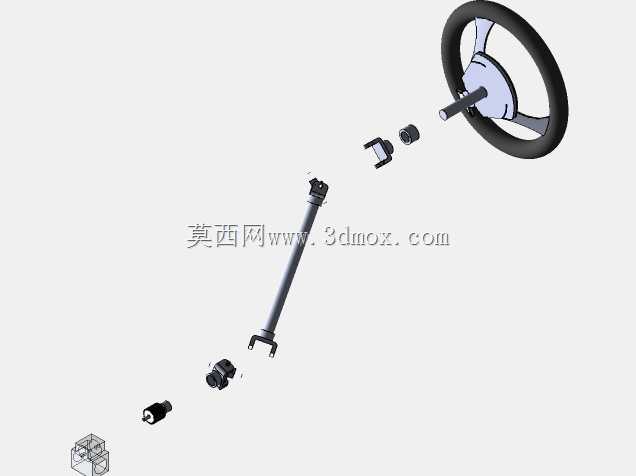

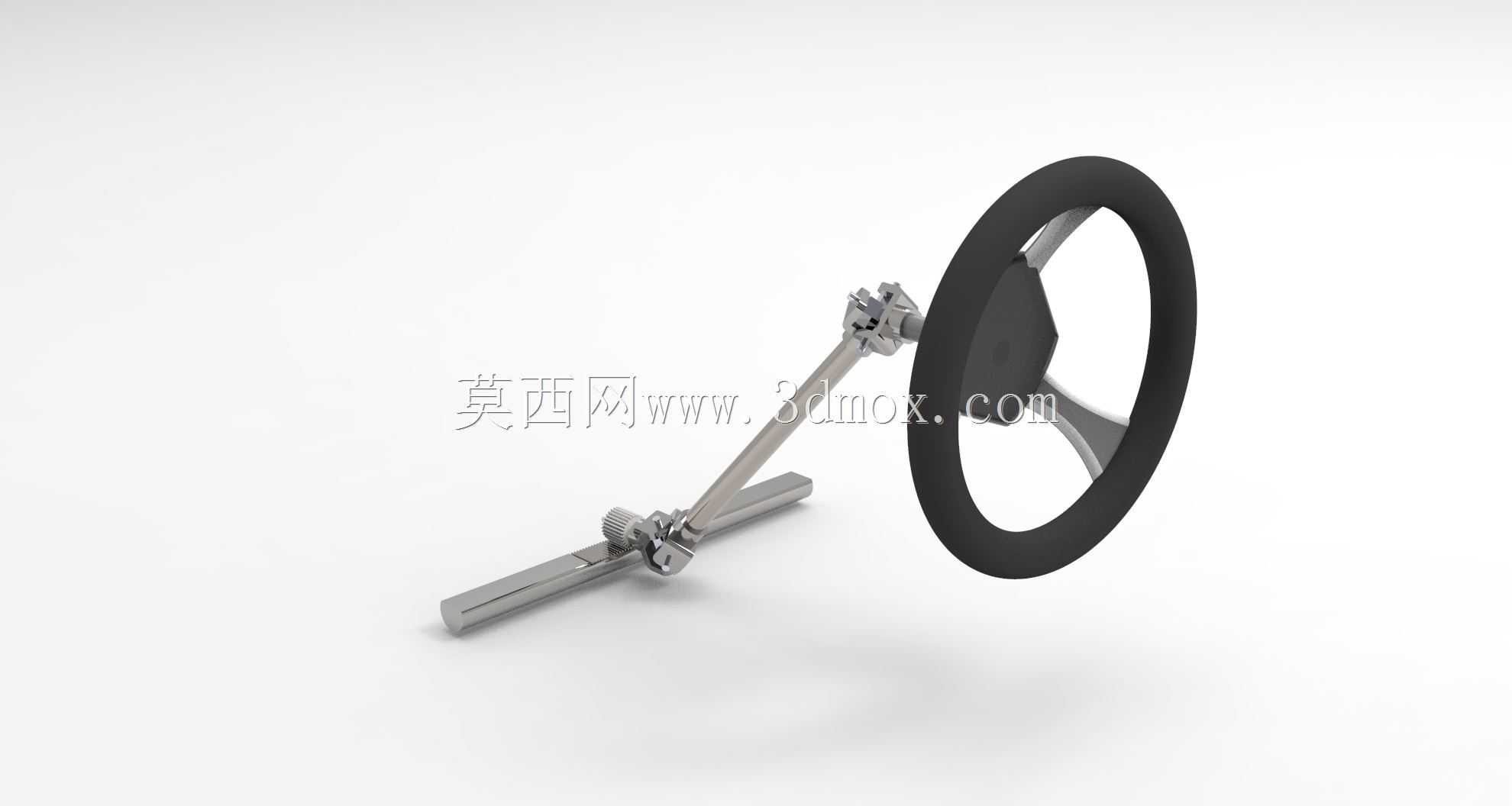

这套齿轮齿条式转向结构,是乘用车转向系统里应用占比最高的结构形式,日常家用前置前驱车型、小型电动代步车的转向系统大多采用这类结构方案,相比循环球式转向结构,它的结构更紧凑,传动响应直接,路感反馈清晰,很适合对转向灵敏度有要求的乘用车型。从结构设计逻辑来看,这套结构把方向盘的旋转运动,通过转向柱的万向节传动结构传递到转向器输入端的小齿轮,小齿轮和横向布置的齿条啮合,直接把旋转运动转化为齿条的横向直线运动,再通过拉杆带动车轮偏转实现转向,整个传动链的冗余环节少,传动间隙可以通过齿条压块的预紧力调整,能有效控制转向虚位。在安装边界上,这套结构的齿条壳体需要固定在前副车架或者车身前围的安装点上,安装孔位的同轴度公差需要控制在0.1mm以内,避免壳体受力变形导致齿条卡滞;转向柱的万向节夹角设计上,要避开转向过程中的传动死点,上下万向节的相位角需要对齐,保证转向过程中传动扭矩波动控制在合理范围,避免方向盘出现周期性的卡滞手感。方向盘的握持区域采用了符合人机工程的环圈设计,三幅式的辐条结构在保证结构强度的同时,预留了安全气囊、多功能按键的安装空间,环圈的截面直径控制在30-35mm区间,贴合普通成年人的握持尺寸,转向柱的长度和倾角可以根据车型的坐姿需求调整,适配不同身高的驾驶员操作。在功能特性上,这套结构的传动比设定偏向家用舒适取向,方向盘从左极限到右极限的转动圈数在3圈左右,既不会因为传动比过小导致转向过于灵敏高速发飘,也不会因为传动比过大导致挪车转向时需要多打方向,兼顾高速行驶稳定性和低速挪车的便利性。齿条的行程设计匹配车型的前轮最大转角,一般内轮最大转角在40度左右,外轮转角按照阿克曼几何原理设定,保证转向时车轮纯滚动减少轮胎磨损。在实际装车应用中,这套结构还可以和助力模块配合,不管是液压助力还是电动助力,都可以在齿条或者转向柱位置集成助力力矩输出结构,降低驾驶员的转向操作力,尤其是低速挪车时的操作负担。建模过程中对各个运动副的配合间隙做了还原,包括齿轮齿条的啮合侧隙、万向节的转动间隙、拉杆球头的摆动间隙,能直观模拟实际装车后的转向运动状态,方便结构设计人员核对运动干涉情况,验证转向过程中各个部件和周边悬架、车架、轮罩的间隙是否满足设计要求,避免装车后出现转向打满时部件磕碰的问题。
