起重作业用双吊钩滑轮组三维设计

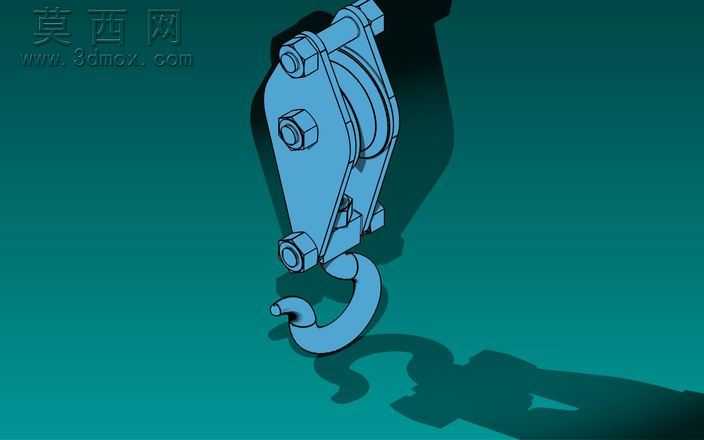

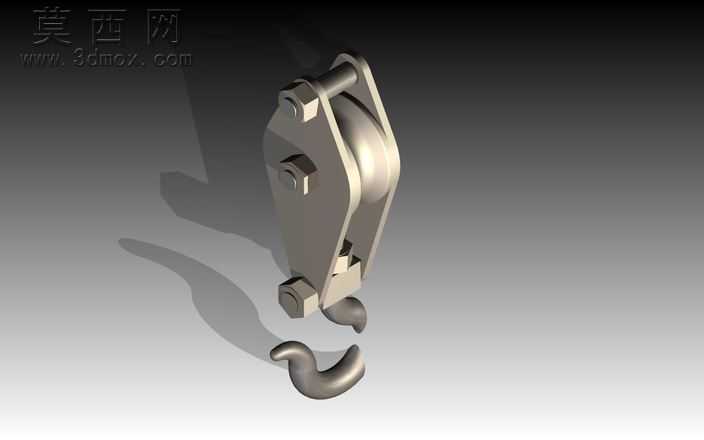

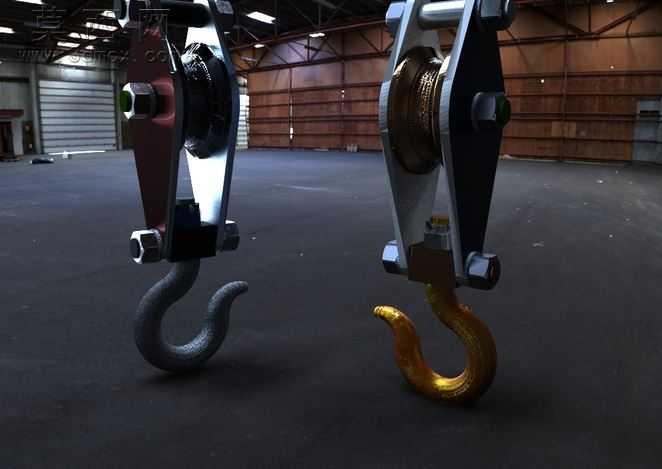

本作品为起重作业配套的吊钩滑轮组三维设计，是大学工程设计课程的实践创作成果，整体建模围绕起重吊装的实际功能需求展开，还原了吊钩滑轮组的核心结构组成。建模过程中，首先完成整体结构的比例规划，将滑轮组拆分为侧板、滑轮轴、定滑轮、吊钩连接段、吊钩本体、锁紧螺母等多个独立零部件逐一建模，保证各部件的装配关系完全符合机械装配逻辑，相邻部件的配合间隙、连接位置都经过尺寸校验，避免出现装配干涉的问题。材质与渲染环节，针对不同部件的实际使用材质做了区分设置：两侧的承重侧板采用哑光金属材质，模拟高强度合金钢板的磨砂质感，表面做了细微的使用痕迹处理，还原工业设备的真实质感；中间的定滑轮部分，轮体做了金属光泽处理，轮槽位置模拟钢丝绳长期摩擦形成的细微纹理，滑轮轴两端的锁紧螺母做了镀锌件的亮面金属效果，棱角处保留加工倒角的细节；吊钩部分分别制作了两种材质效果，一款为常规锻造吊钩的深灰哑光金属质感，表面带有锻造工艺留下的细微凹凸纹理，另一款做了镀金高亮金属效果，用于展示不同表面处理下的吊钩视觉表现，吊钩的弯曲弧度完全参照起重吊钩的标准曲率设计，钩尖位置做了防脱挡片的安装预留结构，符合起重作业的安全设计要求。场景渲染选用工业厂房作为背景环境，地面为哑光水泥地面，背景搭配厂房卷帘门与钢结构墙面，通过柔和的顶光与侧光组合，突出金属部件的光影层次，让整体渲染效果更贴近真实的工业使用场景。设计思路上，虽然作为课程设计未完全达到工业级量产的精度标准，但完整还原了起重吊钩滑轮组的核心传动与承重逻辑，清晰展示了滑轮组如何通过绳索缠绕实现省力吊装的工作原理，各部件的连接结构都做了可视化处理，能够直观看到吊钩与滑轮架的铰接方式、滑轮在轴上的转动配合关系，既可以作为起重机械结构的教学演示素材，也能为入门级的起重配件设计提供结构参考，帮助学习者快速理解吊钩滑轮组的组成与工作逻辑。
