车间玻璃板材周转放置架结构设计

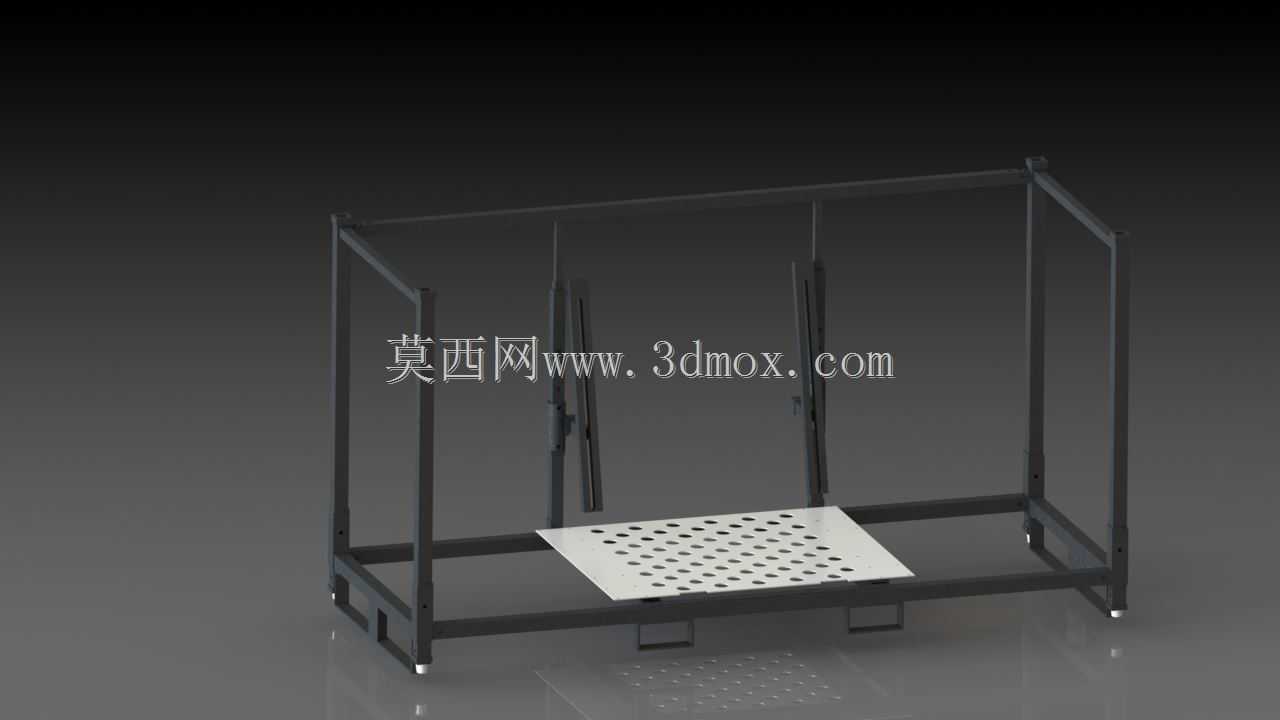

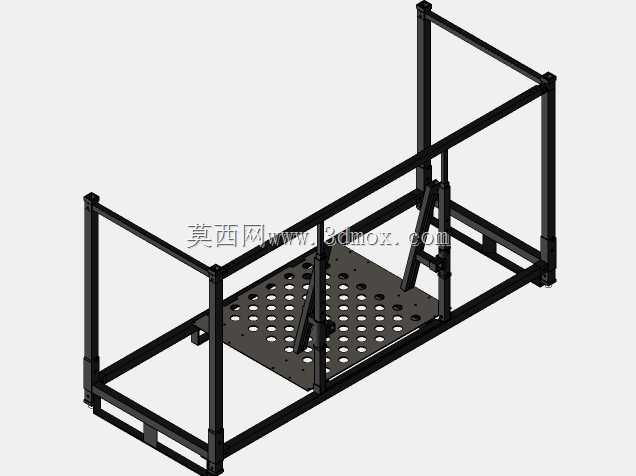

这款玻璃放置架主要面向玻璃深加工、门窗组装、光伏组件生产车间的物料周转环节设计，解决大尺寸平板玻璃在工序间转运、临时存放时易磕碰、易滑移、取放效率低的实际问题。整体框架采用矩形钢管焊接成型，底部设置标准叉车进叉位，可配合手动液压叉车、电动堆高车完成整架物料的跨工位转运，无需额外吊装辅助，适配车间内部通道的常规通行宽度，进叉位的高度预留符合主流叉车货叉的抬升行程范围，避免转运时架体底部剐蹭地面。架体的竖向支撑侧设置多组可调式靠杆，靠杆表面包覆软性缓冲垫层，玻璃板材倚靠放置时不会直接接触硬质金属框架，减少玻璃边缘崩边、表面划伤的概率，靠杆的安装孔位沿竖向等距排布，可根据待存放玻璃的幅面尺寸调整支撑间距，适配不同规格的平板玻璃、中空玻璃半成品的倚靠需求，单架可同时存放多组同规格玻璃板材，相邻玻璃之间预留足够的手动取放间隙，避免抽拉时相邻板材发生摩擦。架体中部设置带密集通孔的承托平台，平台表面做防滑处理，可临时放置裁切后的小块玻璃、安装配件或作业工具，通孔设计既减轻了架体自身重量，也能避免平台表面积攒玻璃碎屑、灰尘，日常清理时碎屑可直接从孔洞落下，减少清洁工作量。架体底部四角安装可调式支撑脚杯，在工位定点存放时可旋转脚杯调整架体水平度，抵消地面不平整带来的架体倾斜风险，防止玻璃倚靠时因架体歪斜发生倾倒，需要转运时可将脚杯调高，露出底部的脚轮或者直接让叉车进叉，兼顾定点存放的稳定性和转运的便捷性。设计时充分考虑了玻璃存放的载荷分布，竖向支撑与底部框架的连接位置做了加强筋焊接处理，避免长期满载放置后框架出现焊接处开裂、变形的问题，整体外形尺寸适配车间常规的物料存放区域规划，不会占用过多的通道空间，靠杆的倾斜角度经过反复校核，既保证玻璃倚靠时不会向前滑落，也不会因倾斜角度过大导致玻璃重心偏移引发侧翻，承托平台的高度符合人体站立作业的取放高度，作业人员取放玻璃时无需过度弯腰或抬手，降低长期作业的疲劳感。
