乘用车辐条式车轮轮辋结构设计

　　车轮轮辋是车辆行走系统中直接承载轮胎、连接车轴并传递路面载荷的关键回转部件，常见于乘用车、低速代步车、小型拖车以及轮式移动平台。该类零件的设计并不只是做出一个圆形外观，而是要同时处理轮胎装配、轮辐受力、制动空间避让、中心孔定位、螺栓孔分布以及轮缘强度等问题。在整车布置中，轮辋位于悬架外侧，工作时承受整车垂向载荷，同时在加速、制动、转向和过坎过程中传递扭矩、侧向力与冲击载荷，因此结构形式对行驶稳定性、轮胎寿命和制动散热都有直接影响。

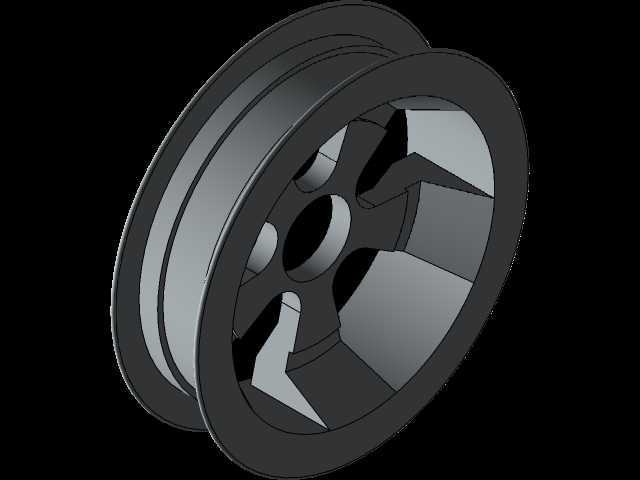

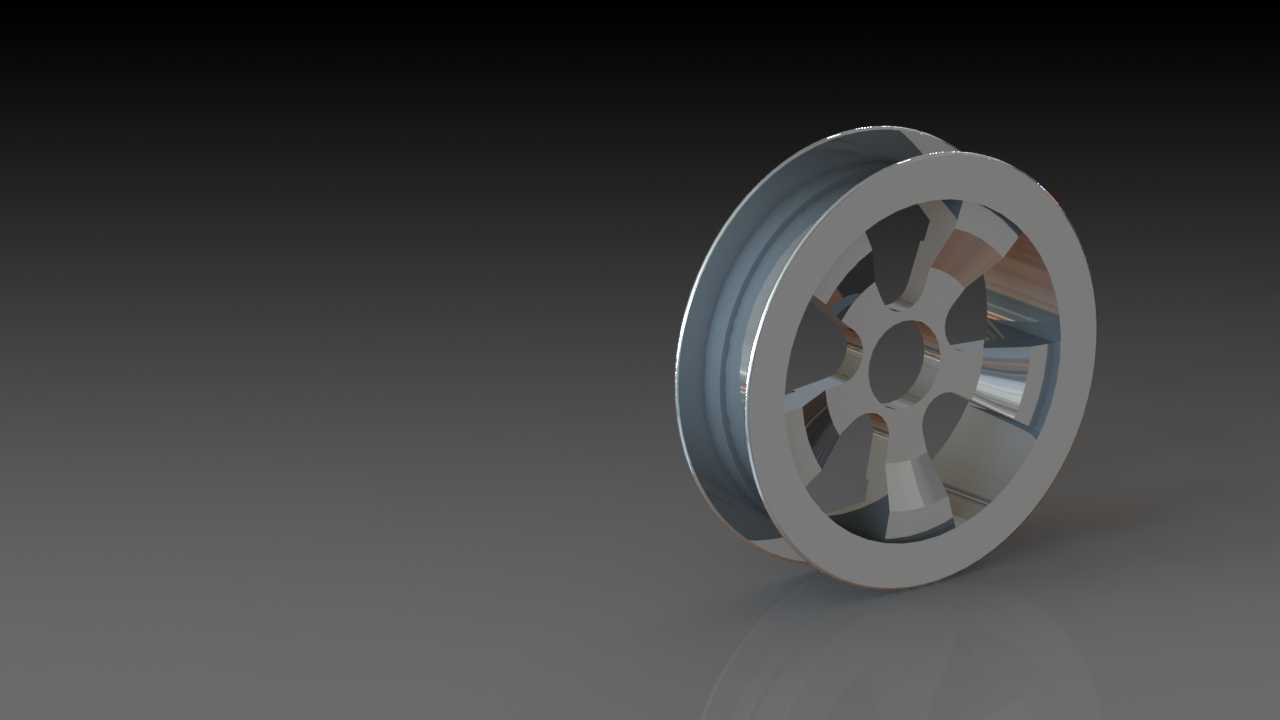

　　该模型呈现的是一种带多辐条开窗结构的整体式车轮轮辋。外侧轮辐采用放射状布置，辐条之间形成较大的镂空区域，既减轻了轮盘质量，也为制动盘、制动卡钳留出散热和检修空间。轮辋外圈为连续环形轮廓，用于约束轮胎胎圈，轮缘处保留适当翻边和圆角，以避免轮胎装配或充气时出现局部应力集中。中心区域设置轮毂安装座，中间预留轴头或轴承通过空间，周围可按车型需要布置螺栓孔，用于与轮毂法兰或制动盘连接。整体结构以回转轴线为基准，轮辐、轮辋槽底、轮缘和中心座之间保持同轴关系。

　　从建模思路看，这类零件适合先建立旋转主体轮廓，再通过拉伸、切除、阵列和圆角处理完成轮辐开窗。轮辋截面需要重点控制胎圈座宽度、槽底深度、轮缘高度以及过渡半径，因为这些几何特征决定轮胎能否顺利装入、充气后是否可靠贴合。轮辐部分不能只追求造型通透，辐条与外圈交接处应保留连续材料带，使弯曲载荷能够从接地区域经轮圈传递到轮辐，再汇聚到中心安装面。若开窗过大或根部圆角不足，车辆经过坑洼路面时，辐条根部容易成为疲劳裂纹起始位置。

　　实际设计时，轮辋宽度和直径需要与轮胎规格匹配。轮辋过窄会使轮胎胎侧支撑不足，过宽则可能改变胎面接地形态并增加装配难度。中心孔直径应与车轴轴头或轮毂定位凸台相配合，偏距则决定轮心安装面相对轮辋中心线的位置，直接影响轮距、悬架几何和轮胎与翼子板的间隙。螺栓孔分布圆、孔数和孔径要按轮毂法兰确定，孔周区域需保证足够压紧面积；若轮盘内侧与制动卡钳距离过小，整车在转向、跳动或加装防滑链时可能发生干涉。

　　在工程应用中，轮辋内侧轮廓还要考虑气门嘴布置、平衡块安装以及制动热辐射影响。辐条开窗方向和面积会影响制动盘冷却气流，开窗过小会使制动热量积聚，开窗过大则可能削弱轮盘刚度。对于金属材质车轮，轮辐表面可进行抛光、涂装或镀层处理，但结构设计阶段应优先保证承载截面，不宜为了外观效果削减轮缘和辐条根部厚度。模型中的环形外圈、放射辐条和中心轮毂座形成了较清晰的传力路径，适合用于车轮结构讲解、轮胎装配关系检查、行走系统布局校核以及轮式设备方案展示。

　　使用该三维结构进行设计评审时，可围绕轮胎包络、转向极限位置、悬架跳动间隙、制动器安装空间和螺栓装配工具空间逐项核查。轮辋作为高速旋转件，质量分布还应关注周向对称性，辐条数量和开窗角度保持均匀，有利于降低不平衡量。通过完整表达轮缘、槽底、轮辐、中心座和安装孔位之间的关系，该模型能够帮助设计人员在投产前更直观地确认车轮与轮胎、制动系统及车桥部件的匹配边界。
