通讯设备配套立式卡扣固定支架

　　这款立式卡扣固定支架主要面向小型通讯终端的外设挂载场景，在桌面工位、车载通讯台、临时检修点位以及小型机柜内部都能见到同类结构的应用。它的核心作用是把柱状、筒状或者带圆形外轮廓的小型通讯配件牢牢限定在指定位置，避免设备在挪动、振动或者日常操作过程中发生倾倒、滑移，同时给配套的插接端头留出稳定的对位基准。

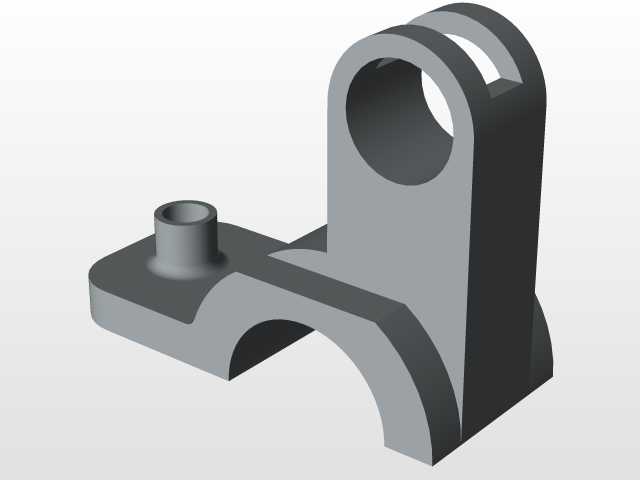

　　从结构布局来看，支架主体采用一体化立式弯折形态，下半部分设置拱形避让缺口，这个缺口并非单纯的造型处理，而是对应安装基面的凸起轮廓，装配时可以直接跨卡在定位凸台上，省去额外找平的步骤。支架上部开出环形抱箍卡口，卡口内径按照常见手持通讯配件的圆柱段外径做匹配设计，开口处做了圆滑过渡，既方便配件从侧方快速卡入，又能在卡入后依靠自身结构弹性提供适度抱紧力，不会出现硬压刮伤外壳的问题。侧方延伸出的水平托台承担轴向承载作用，当配件竖直插入卡口后，底部端面直接落在托台平面上，把竖向载荷直接传递到支架基体，避免所有受力都集中在卡口薄壁位置。托台旁预留的小圆筒定位座，用来配套插接端头或者信号转接柱，内孔尺寸和端头外径做小间隙配合，插入后不会出现径向晃动，端面和托台保持齐平，保证接线时插拔方向始终垂直于安装面。

　　设计过程中首先要明确安装边界，支架底部的两个着地脚需要完全贴合安装平面，拱形缺口的宽度、高度都要和现场安装位的凸台尺寸对应，周边预留出不小于三毫米的操作间隙，防止装配时和相邻线缆、紧固件发生干涉。上部环形卡口的中心高度要结合配件的重心位置设定，卡口中心落在配件重心上方五到八毫米区间时，挂载后整体抗倾覆能力最优，不会出现头重脚轻的晃动。托台的厚度根据承载需求核算，在满足竖向承重的前提下尽量做轻量化处理，侧壁和立板之间采用大圆角过渡，消除应力集中隐患，长期受振动载荷也不会在转角位置出现开裂。

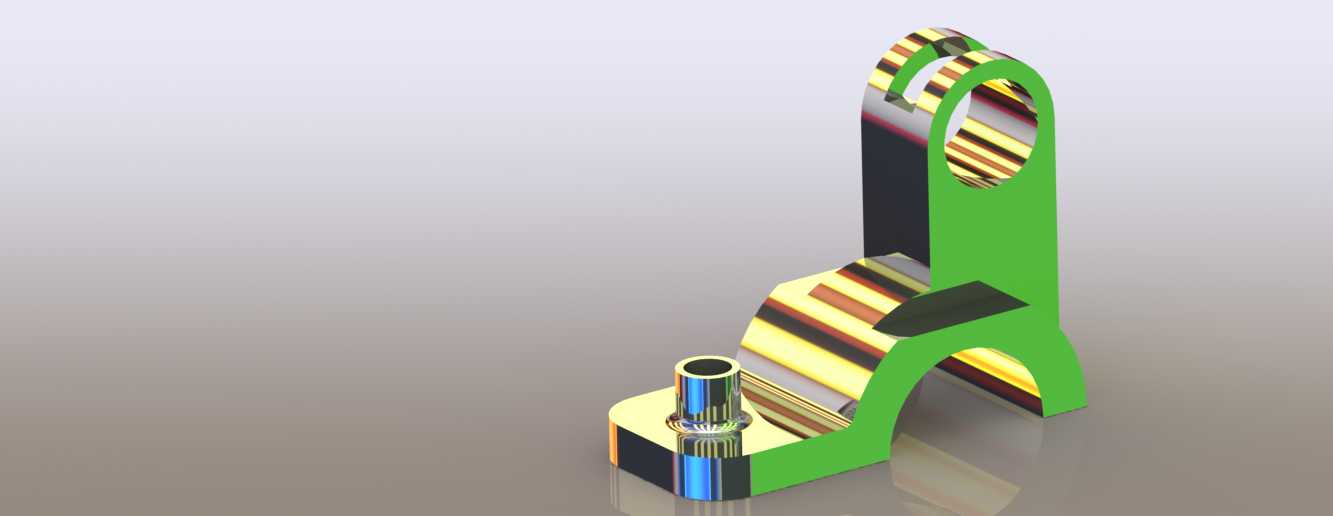

　　建模阶段先从安装基面的轮廓反向推导底部脚位和拱形缺口的尺寸，再向上拉伸立板确定整体高度，随后在立板顶端切除出环形卡口，侧方拼接水平托台并和立板做合并特征，最后在托台对应位置拉伸切除出定位圆筒的内孔。所有外露棱边都添加圆角特征，卡口开口处做小角度导入斜面，配件卡入时可以顺着斜面自动滑入到位，不需要人工反复对位。表面分区做差异化处理，主体支撑面采用哑光包覆质感，增大和配件接触时的摩擦力，金属配合段保留光亮机加工面，保证定位尺寸的精度和耐磨性能。

　　实际使用时，操作人员先把支架底部拱形缺口对准安装位凸台下压卡合，两个着地脚完全贴实基面后，再将通讯配件从侧方卡入上部环形卡口，配件底部自然落在水平托台上，最后把转接端头插入侧方小圆筒定位座，整套装配过程不需要额外辅助工具，拆卸时反向操作即可快速取下，非常适合需要频繁拆装、临时布设通讯设备的作业场景。支架整体轮廓紧凑，没有向外伸出的多余结构，在狭小的机柜夹层或者车载操控台有限空间里也能顺利布置，相邻设备之间不会因为支架外形产生干涉。
