通讯设备内置盘式轮缘限位构件

　　该盘式轮缘构件主要面向小型手持通讯终端内部的走线限位、柔性排线张紧与回转防护场景，在整机堆叠空间极度紧凑的条件下，承担分隔相邻运动部件、约束排线弯折半径、避免内部线缆与壳体锐边直接摩擦的作用。从整机装配逻辑来看，这类薄盘类零件往往布置在屏幕转轴与主板腔体之间的过渡区域，周边同时存在FPC柔性排线、金属屏蔽罩、注塑骨架与电池侧边，任何一处凸起超差都可能在整机跌落或反复开合过程中挤压线缆，造成信号中断或外皮破损，因此构件的轮廓边界、台阶高度与开孔位置都需要和周边堆叠件逐一核对。

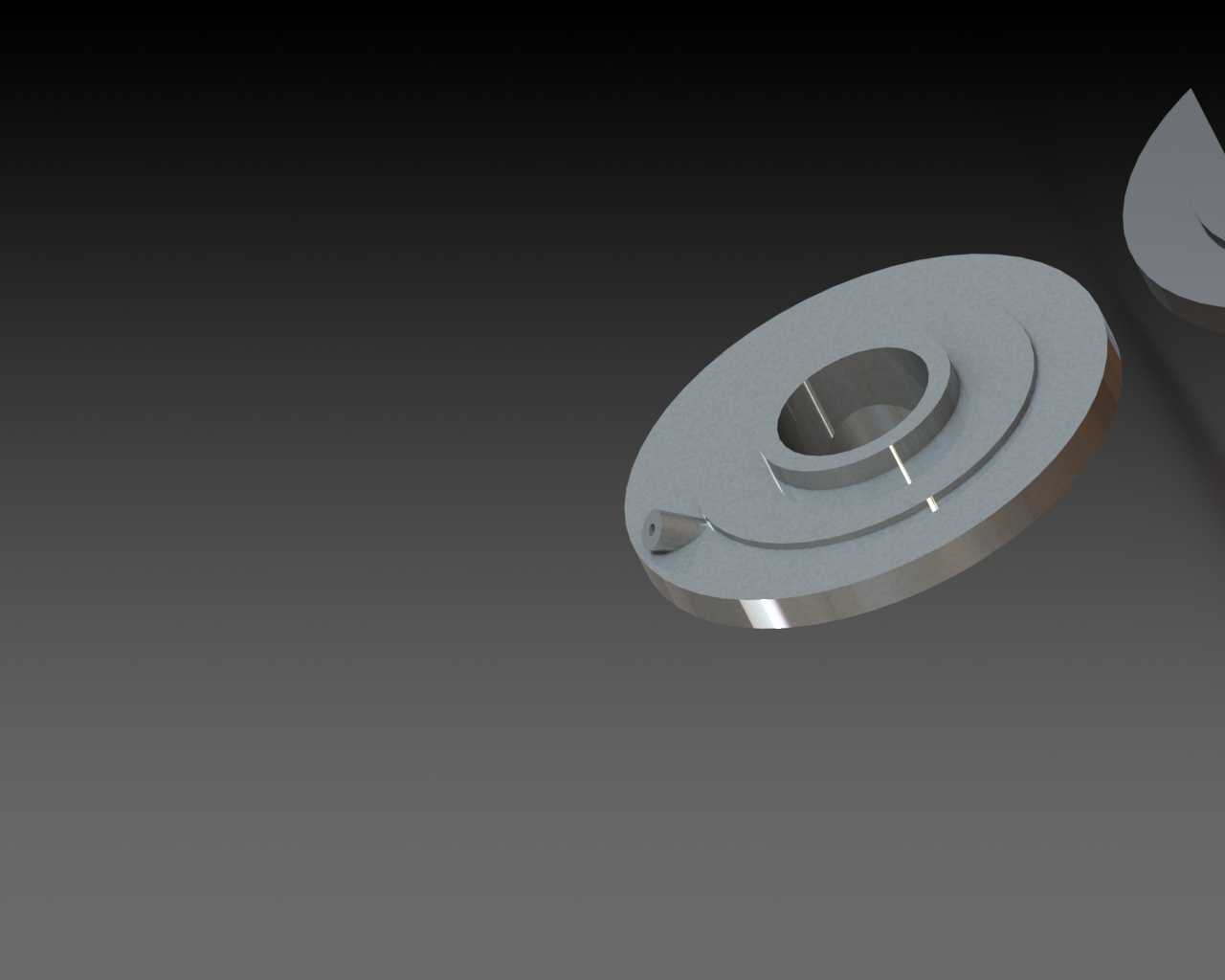

　　结构上采用大直径薄圆盘作为主体，中心设置凸起的同轴轴套，轴套内孔用于穿过定位销轴或与转轴基座形成小间隙配合，保证零件装配后不会出现径向窜动。圆盘外缘做连续翻边形成轮缘，轮缘的内侧圆弧面直接作为排线绕行的导向面，圆弧半径经过匹配，能够让柔性排线在随屏幕翻转时始终保持大于允许值的弯折半径，避免排线因长期小半径弯折出现铜箔断裂。盘体表面并非完整平面，而是设置了一圈浅凹槽与两处径向凸筋，浅凹槽用于容纳排线的粘接背胶区域，让排线贴附后不会高出盘体表面，凸筋则将不同走向的线束分隔开，防止装配时线束错位堆叠。盘体边缘预留的小缺口对应壳体上的定位卡爪，装配时卡爪卡入缺口即可限制零件周向转动，不需要额外打螺丝，节省了整机内部的紧固件占用空间。

　　建模过程中先以中心轴孔为基准绘制回转轮廓，通过旋转特征生成盘体与轴套的基础实体，再对轮缘边缘做等半径圆角处理，所有与排线接触的棱边都不允许存在尖角，圆角过渡能够大幅降低线缆滑动时的磨损速率。盘面上的凸筋与凹槽采用拉伸切除与叠加特征组合完成，缺口位置则按照壳体卡爪的配合公差做偏置处理，保证卡爪装入后既有足够的夹持力，又不会出现装配干涉。考虑到这类零件通常采用耐磨POM或PC注塑成型，建模时所有壁厚保持均匀过渡，避免局部壁厚过大导致注塑缩痕，轴套与圆盘衔接的位置增加加强斜筋，抵消销轴压入时产生的局部应力，防止零件在反复拆装过程中从根部断裂。

　　从安装边界来看，盘体的外径需要小于腔体内两屏蔽罩之间的净间距，轴向总厚度则要控制在屏幕支架与主板之间的预留间隙内，中心轴套的凸出高度不能触碰对面的屏蔽罩，同时还要保证销轴穿过之后端部不超出壳体表面。盘体外侧的轮缘高度经过权衡，过低则无法约束排线跳出导向面，过高则会占用相邻电池包的侧边空间，最终轮廓在满足排线最小弯折半径的前提下把外缘直径压缩到最小。装配完成后，该构件随转轴部分做小角度相对转动，轮缘表面始终与排线保持滑动接触，材料本身的自润滑特性可以减少长期摩擦产生的碎屑，避免碎屑掉落到主板触点上引发接触不良。在整机可靠性测试环节，该零件需要伴随终端完成数百次开合翻转、高低温循环与跌落冲击，结构上的均匀壁厚与圆角设计能够避免应力集中，保证在长期使用过程中不会出现开裂或变形，为内部走线提供稳定的限位与防护支撑。
