车间工位壁挂式气动工具收纳挂架设计

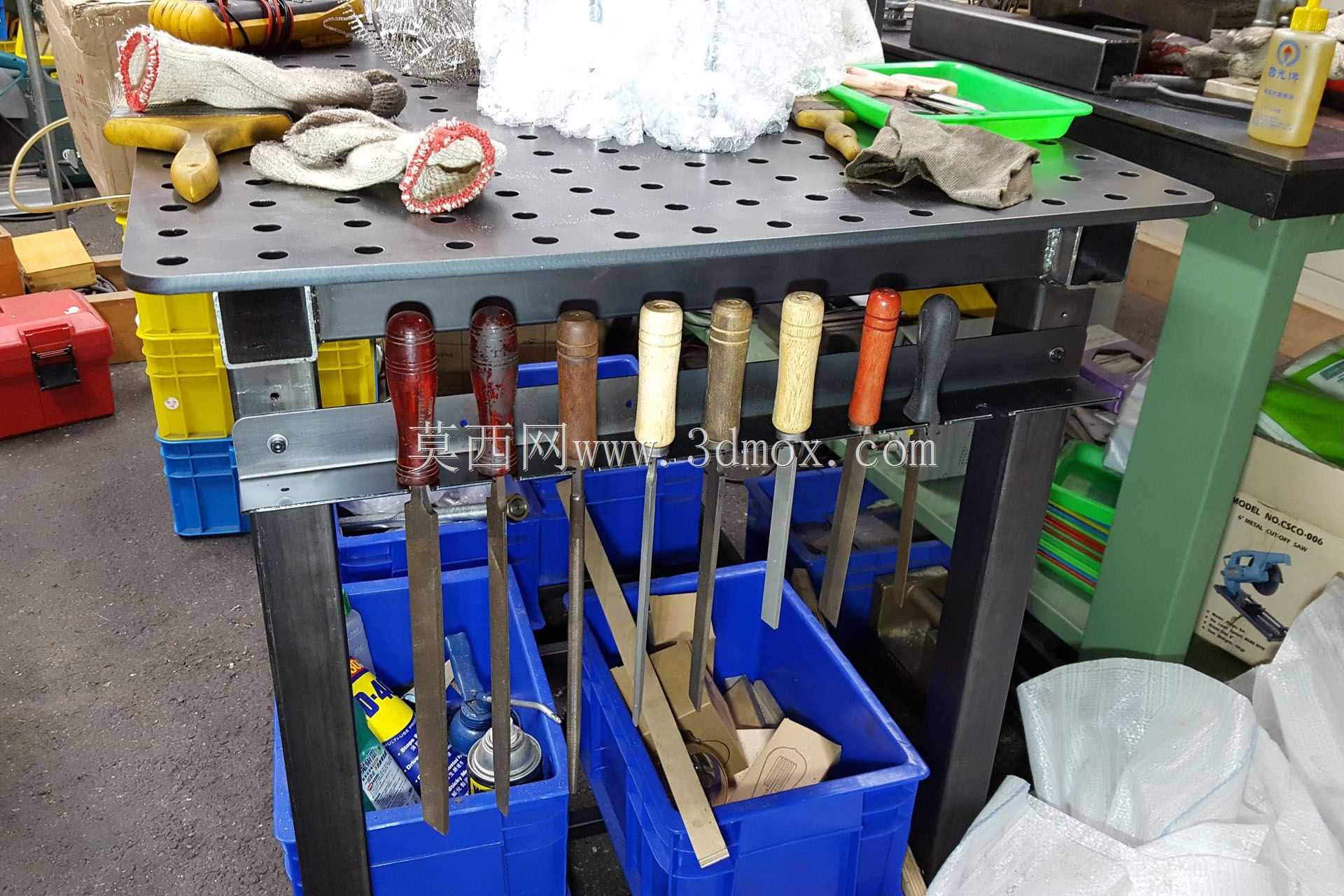

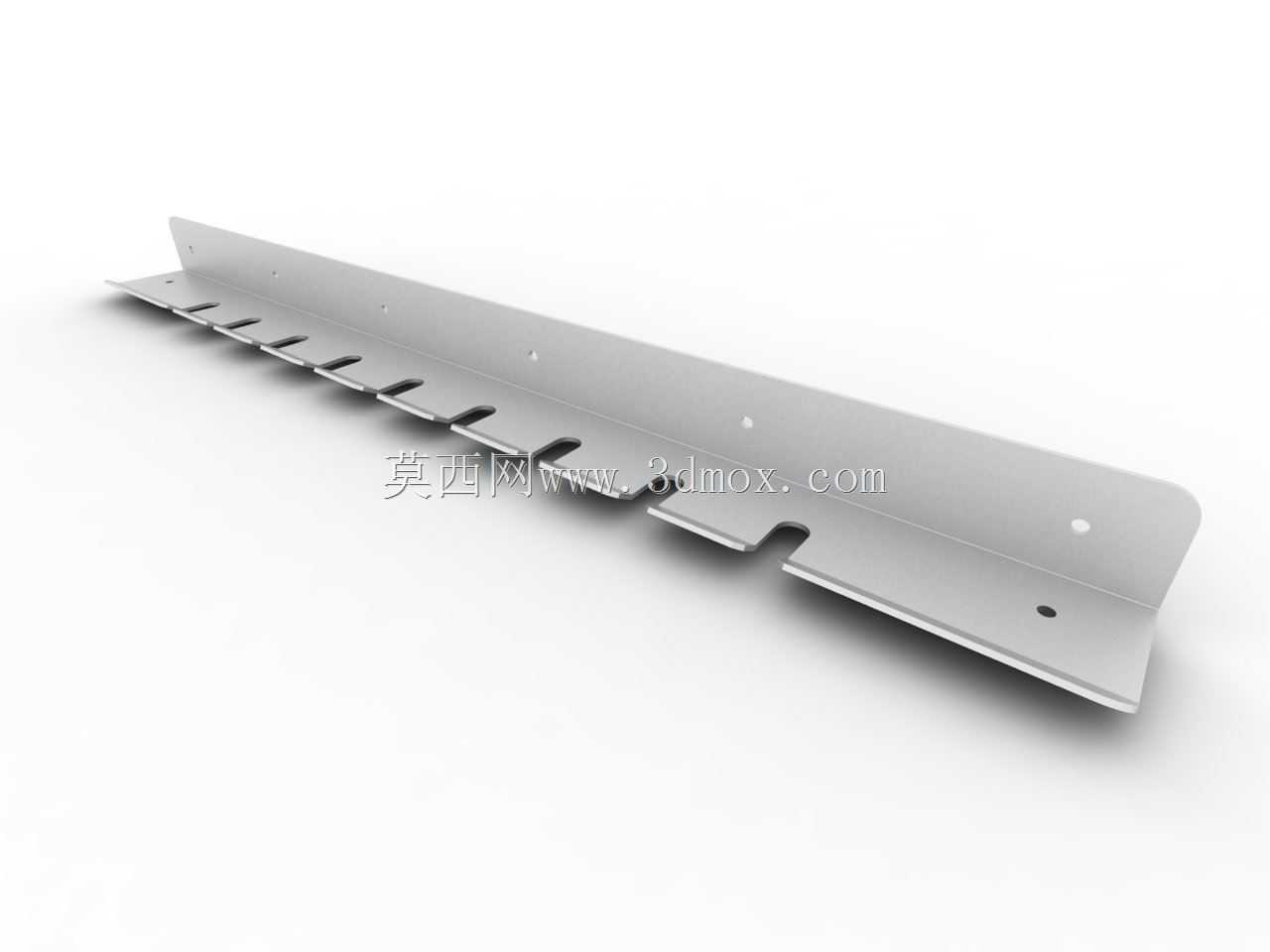

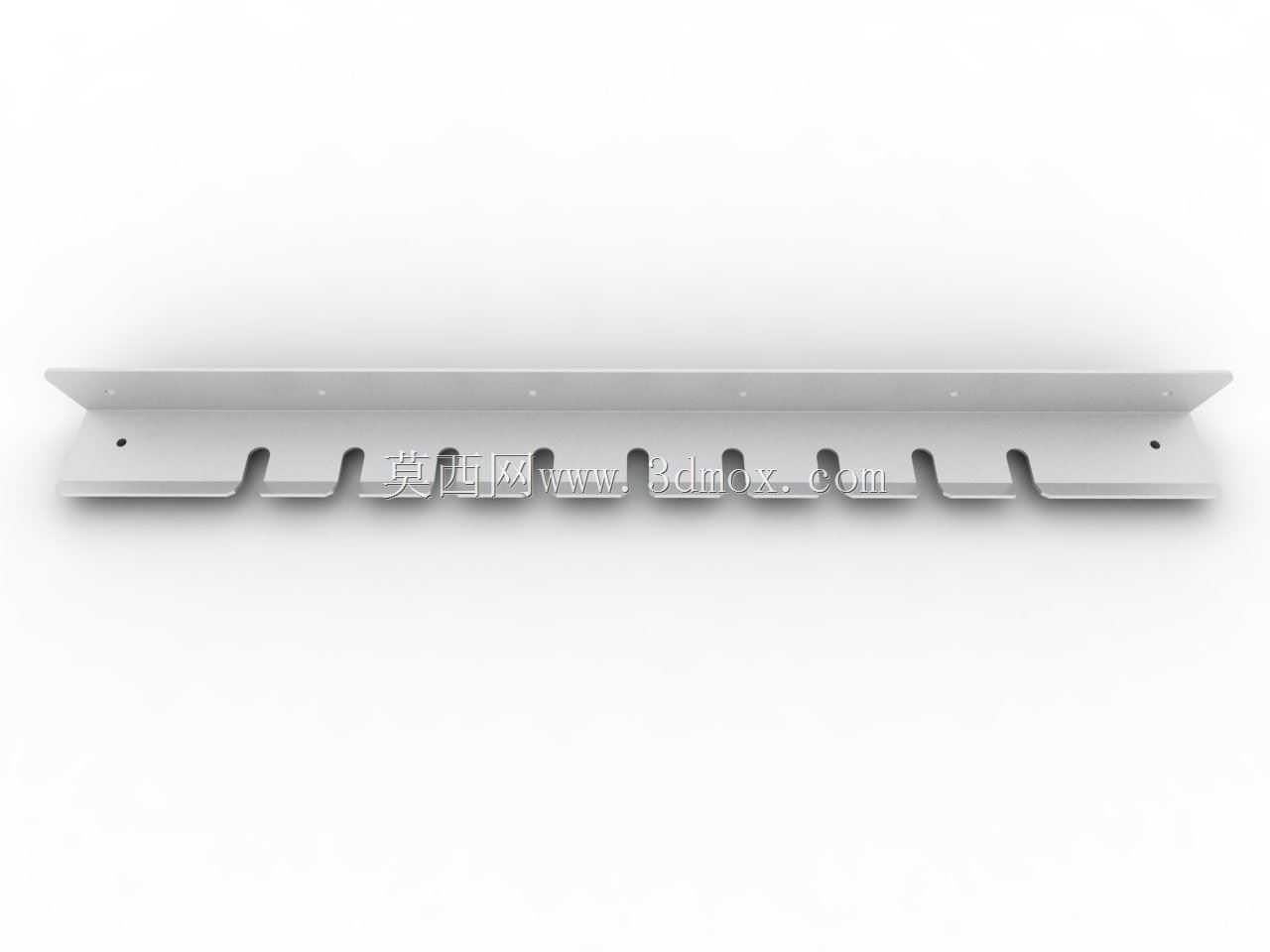

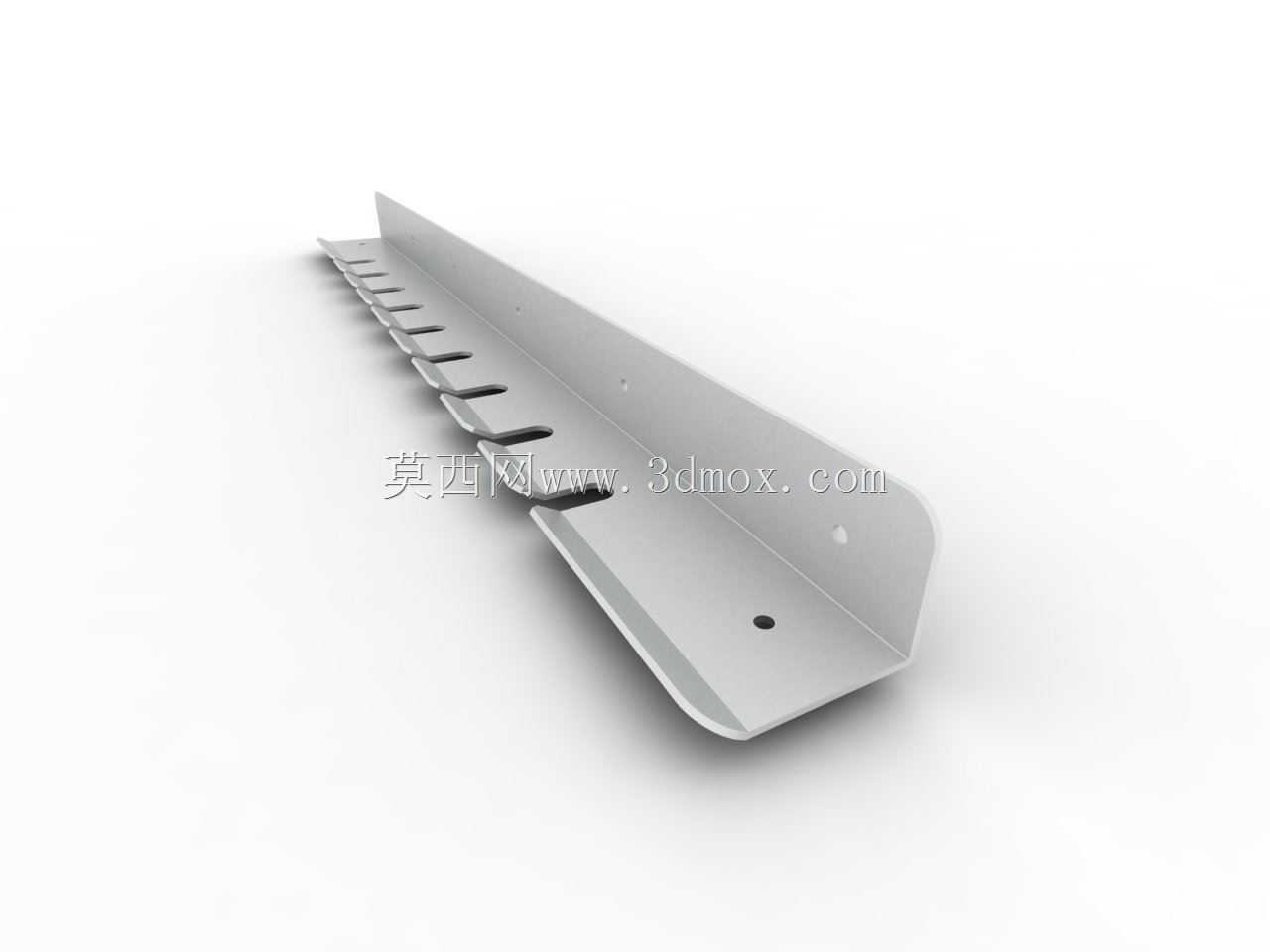

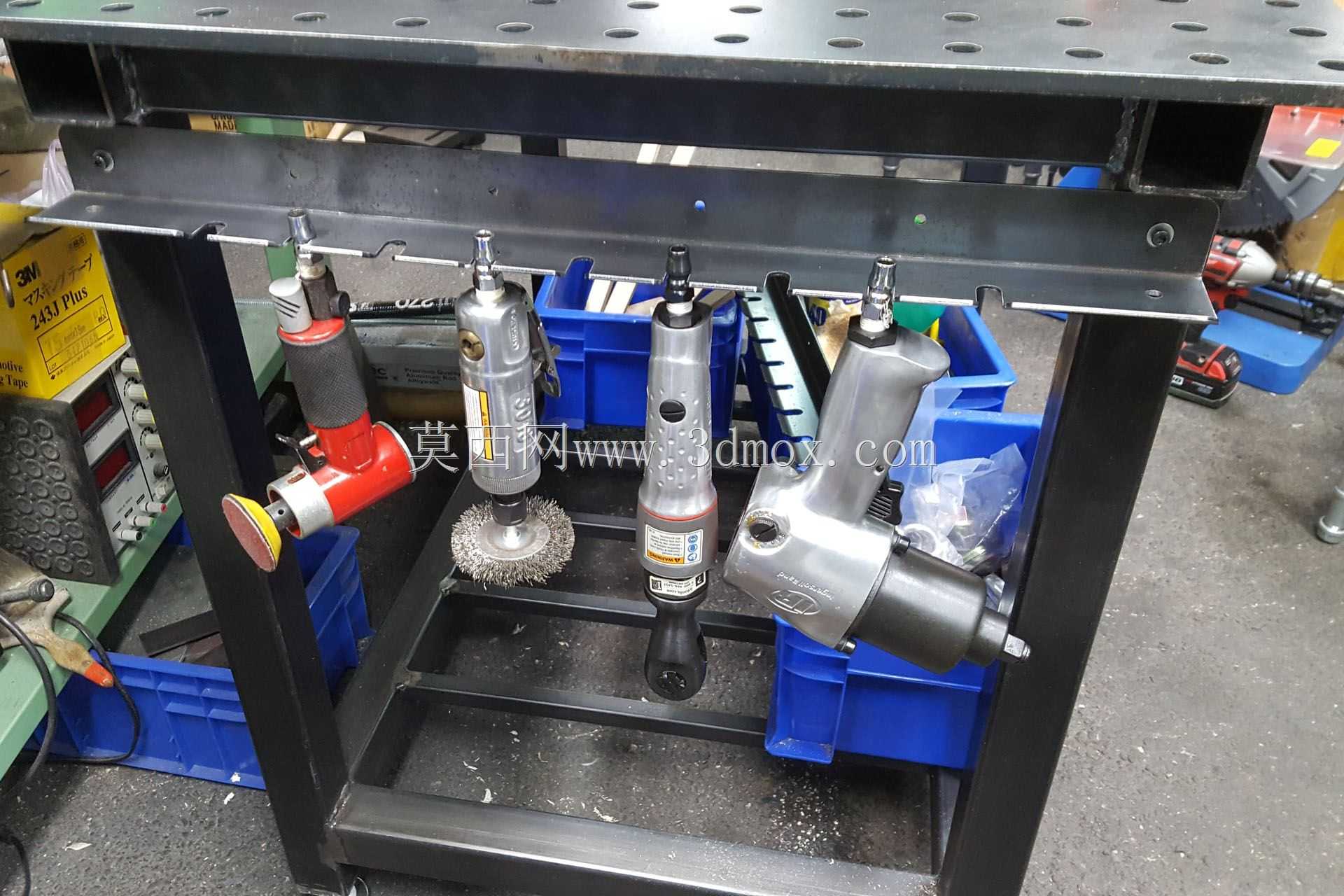

这款壁挂式工具挂架主要面向机加工、装配类生产车间的气动工具定点收纳场景，解决生产工位旁气动扳手、气钻、气铲等管路类工具随意堆放、管路缠绕、取用耗时的常见问题。从结构设计来看，整体采用折弯钣金一体成型工艺，主体为长条形L型折弯结构，垂直立面用于墙面贴合固定，水平托边承托工具主体，沿长度方向均匀排布的带缺口卡位是核心功能结构，每个卡位的开口尺寸匹配常见气动工具的手柄直径与进气接头位置，工具挂入后可自然卡入缺口，避免沿挂架长度方向滑移，同时预留的管路避让空间不会挤压气动工具的进气软管，长期使用也不会造成软管外皮磨损。设计阶段优先考虑安装适配性，垂直安装面上预留的沉头安装孔位沿长度方向等距分布，孔位间距匹配常规车间墙面的膨胀螺栓安装标准，也可适配铝型材工位护栏的安装孔距，无需额外打孔转接即可完成固定；挂架整体长度可根据工位工具数量灵活调整，单卡位间距控制在合理范围，避免相邻工具挂入后发生磕碰，水平托边的外翻折边设计既提升了整体钣金件的结构刚性，避免长尺寸挂架满载后出现中部下挠变形，也能消除钣金裁切后的锐边，防止取放工具时划伤操作人员或工具软管。实际应用中，这类挂架通常安装在装配工位侧方墙面、工位架立柱等伸手可及的位置，操作人员完成工序后可随手将气动工具卡入对应卡位，不同规格的工具可对应固定卡位，实现工具的定点定置管理，减少找工具的无效工时，同时避免工具随意放置在工作台面被工件磕碰、被切削液污染的问题。结构设计上没有多余的冗余部件，折弯成型的结构无需额外焊接拼接，表面处理可根据车间环境选择喷塑或镀锌工艺，适配多油、多尘的生产现场环境，挂架的承载冗余量经过核算，单卡位可承载常规中型气动工具的重量，满载情况下整体结构形变量控制在允许范围内，不会出现安装孔位撕裂、挂架变形脱落的问题。卡位的缺口开口方向做了小幅内收设计，即使受到车间内的气流扰动、操作人员误碰，挂入的工具也不会轻易从卡位脱出，同时取放时无需额外操作，直接抬升工具即可取出，符合一线操作人员的使用习惯，不会增加额外的操作步骤。
