TDK低频LF频段RFID贴片转发器天线

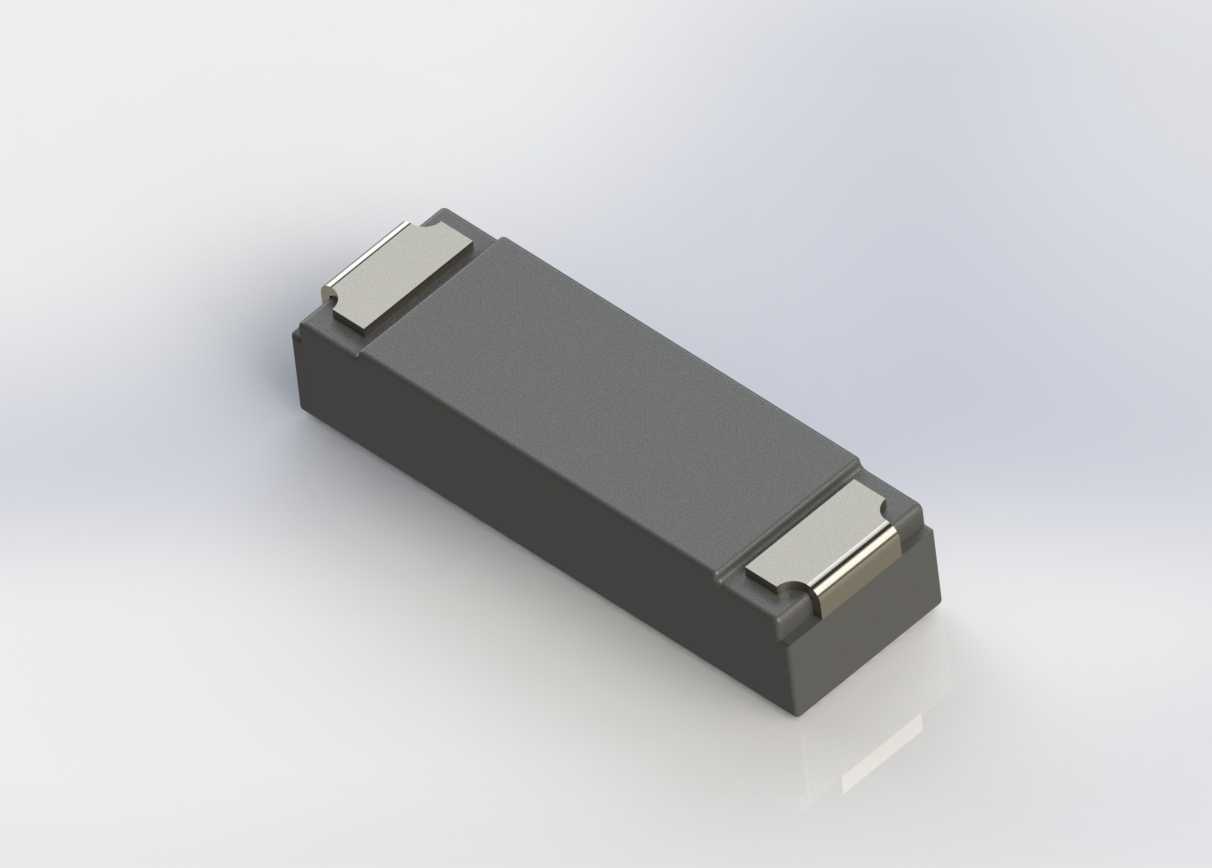

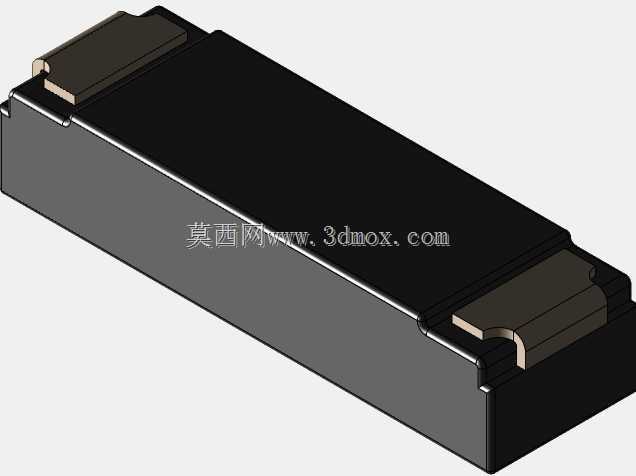

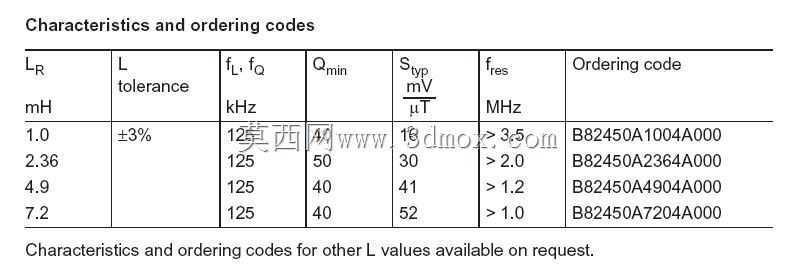

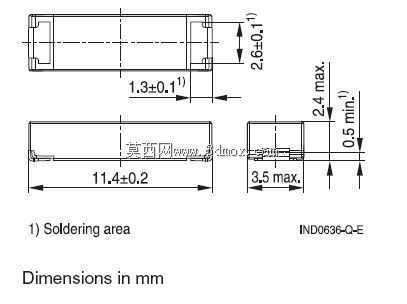

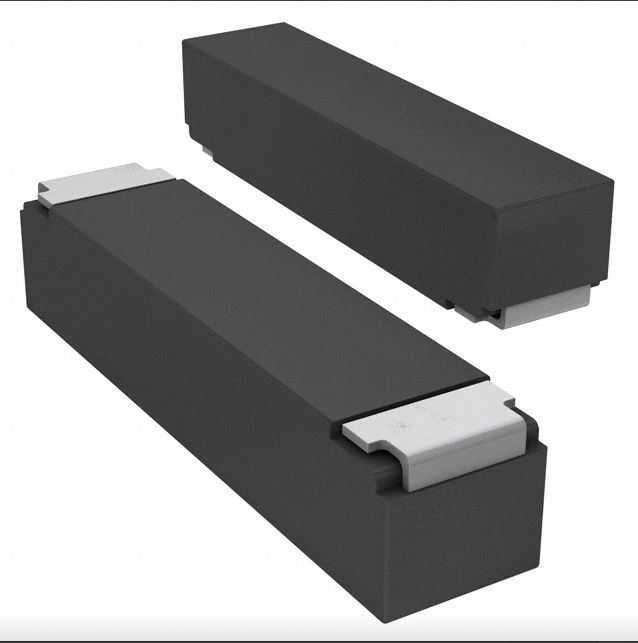

在无源RFID识别系统的硬件选型环节，低频段的信号收发核心部件往往决定了整套识别方案的读取稳定性，尤其是在靠近金属构件、存在电磁杂波干扰的工业现场，天线本身的参数匹配度直接影响标签的唤醒距离与信号回传质量。这款贴片式RFID转发器天线，主要适配125kHz左右的低频RFID工作场景，这类频段的信号绕射能力强，对非金属遮挡物的穿透表现优于高频段方案，常被用于工业产线的工件身份识别、仓储物流的载具标签读取、门禁道闸的无源卡感应，甚至是畜牧管理的植入式标签配套读写场景。从结构设计来看，这款天线采用标准表贴封装形式，整体为长方体塑封结构，两端预留金属焊接电极，可直接通过SMT工艺贴装在PCB板上，无需额外的固定结构件，适配常规的回流焊生产流程，能有效降低整机组装的工序复杂度。其外形尺寸控制在11.4×3.5×2.4mm，属于小型化贴片元件范畴，在PCB布局时仅需占用极小的板面空间，安装边界仅需在电极周边预留0.2mm以上的焊接避让区即可，不会对周边电路的排布造成过多限制，非常适合集成在手持读写终端、小型固定式读写模组这类对内部空间要求严苛的设备当中。在功能特性上，这款天线属于B82450A系列的配套部件，本身不具备信号发射的激励功能，核心作用是接收读写器发出的低频激励信号，同时回传无源标签的反馈信号，其电感量最高可达7.2mH，磁场强度灵敏度覆盖16至52mV/μT区间，典型Q值为40，参数设定兼顾了信号接收的带宽与选频特性，既能够保证足够的信号拾取灵敏度，又可以有效过滤工作频段外的杂散电磁干扰，避免周边工业设备的电磁噪声影响识别准确率。建模过程中需要重点关注两端电极的共面度公差，塑封本体的边角脱模斜度，以及电极与塑封本体的结合位置尺寸，这些细节直接影响模型导入PCB设计软件后的干涉检查准确性，也能为后续的结构仿真、电磁兼容仿真提供精准的数模基础。在实际选型应用时，需要注意这款天线的匹配阻抗参数，要与前端射频收发电路的阻抗做共轭匹配，才能最大化信号传输效率，避免出现信号反射导致的读取距离缩水问题，同时在PCB布局时要尽量远离大电流走线、金属屏蔽罩这类会干扰磁场分布的结构，保证天线周边的净空区域符合设计要求。
