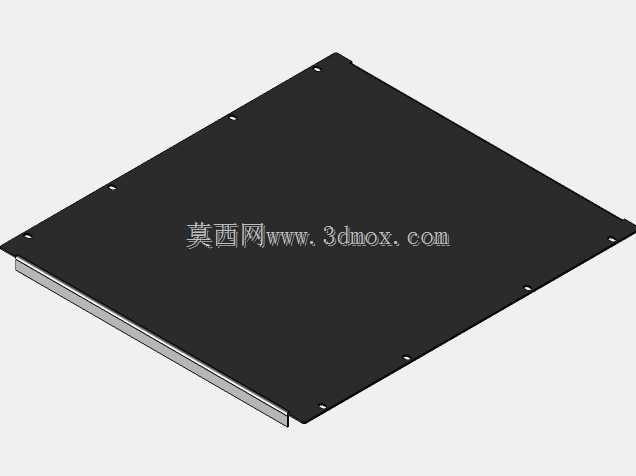

12U机架安装面板钣金结构设计

在标准19英寸机柜的内部装配体系中，12U规格的安装面板承担着承托内部功能模块、分隔机柜安装空间、屏蔽内部电磁干扰的核心作用，是通讯机柜、服务器机柜、工业测控机柜内部不可或缺的结构配件。这类面板的设计首先要匹配标准机柜的立柱安装孔位间距，宽度方向严格对齐19英寸机柜的立柱安装基准，12U的高度尺寸对应机柜内12个标准安装单元的高度空间，能够覆盖对应高度区间的安装区域，避免出现安装间隙或尺寸干涉。

从结构设计逻辑来看，这款面板采用薄钢板折弯成型的工艺方案，主体为大平面薄板结构，边缘做折边处理，一方面提升薄板的整体结构刚性，避免大尺寸薄板在承托设备时出现中部下凹变形，另一方面折边结构可以遮挡面板与机柜框架之间的缝隙，提升机柜内部的密闭性，减少灰尘进入设备安装区域，同时也能避免薄板锐边对安装操作人员造成划伤。面板上的安装孔位严格按照标准机柜的立柱孔距排布，每侧的安装孔位置经过精准定位，确保安装时能够快速对齐机柜立柱的螺纹孔或方孔，无需现场二次打孔调整，降低现场装配的工作量。

实际应用场景中，这类面板既可以直接作为承托板承载交换机、工业测控模块、电源模块等机架式设备，也可以作为盲板填充机柜内未安装设备的空余U位，梳理机柜内部的冷热风道，避免冷气流从空余位置流失，提升机柜散热系统的效率。设计过程中需要重点管控面板的平面度公差，若面板平面翘曲度过大，安装后会与相邻的设备面板出现缝隙，不仅影响外观一致性，还可能导致相邻设备的安装定位出现偏差。面板边缘的折弯高度经过反复校核，既保证足够的结构强度，又不会占用过多的机柜内部纵深空间，预留出足够的线缆走线和设备插接空间。

在安装边界的考量上，面板的安装孔采用沉孔设计，安装螺丝拧入后螺丝头部不会突出面板表面，避免突出的螺丝头剐蹭后续安装的设备外壳，也不会影响设备在面板上的平稳放置。面板靠近机柜进线侧的边缘做了小尺寸的缺口折弯处理，方便面板下方的线缆向上引出连接到上方安装的设备，无需在面板上额外开设大面积的过线孔，兼顾了结构强度和走线便利性。这类钣金面板的表面通常做黑色喷塑处理，既提升金属板材的防锈耐腐蚀能力，也匹配机柜内部的深色配色，减少光线反射对运维人员观察设备状态指示灯的干扰，同时哑光的喷塑层也能在一定程度上吸收内部的电磁杂波，降低不同设备之间的电磁干扰影响。
