多槽位模块化电路板安装固定机架

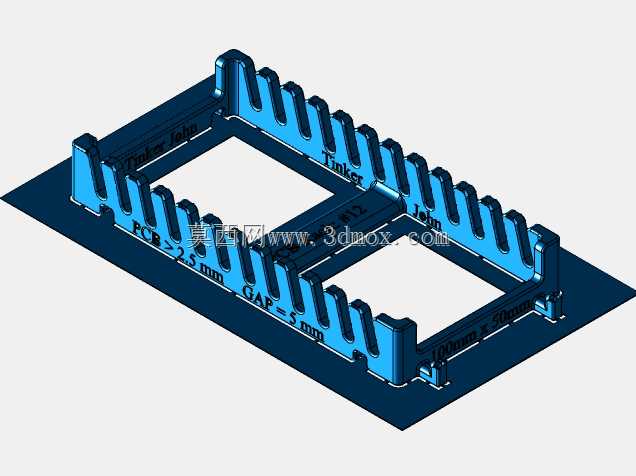

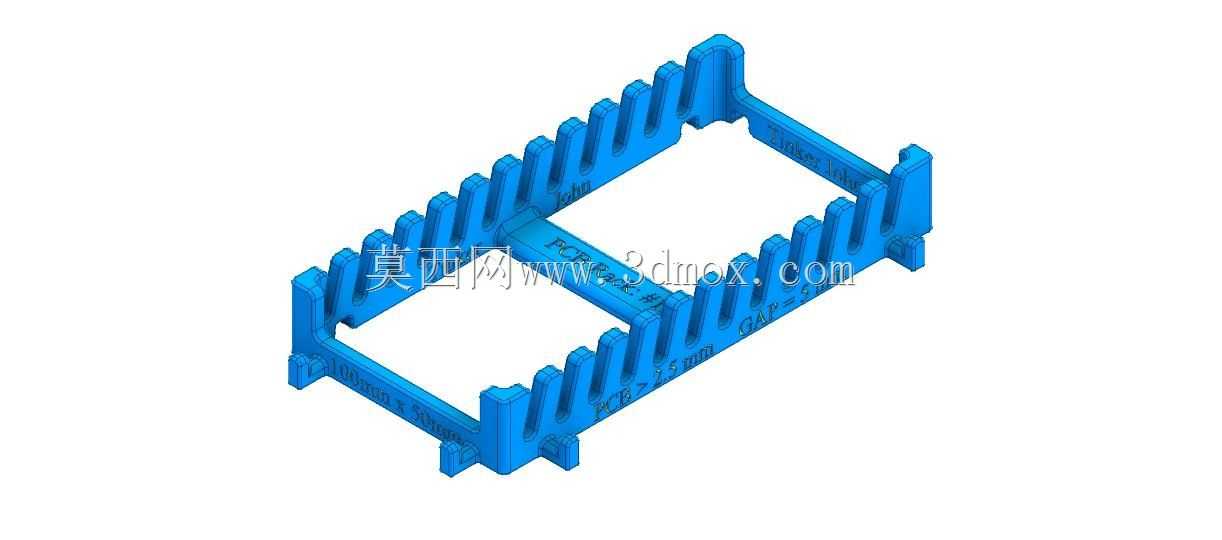

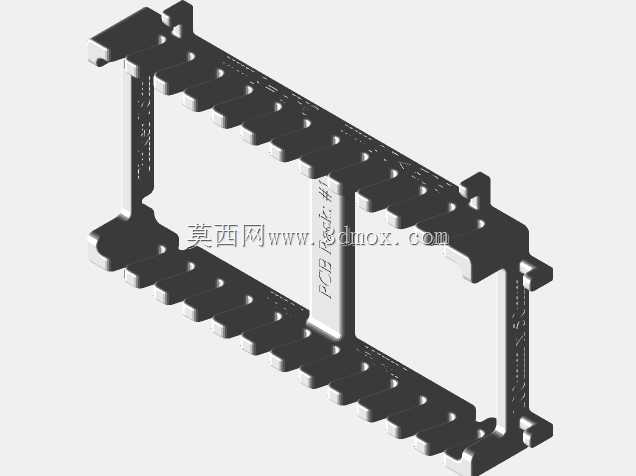

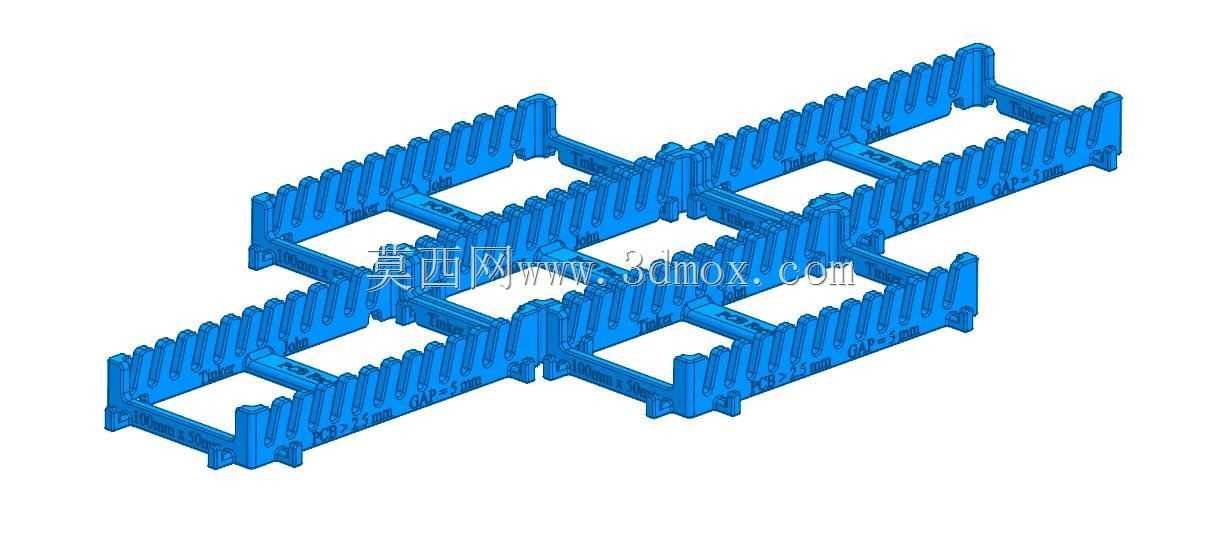

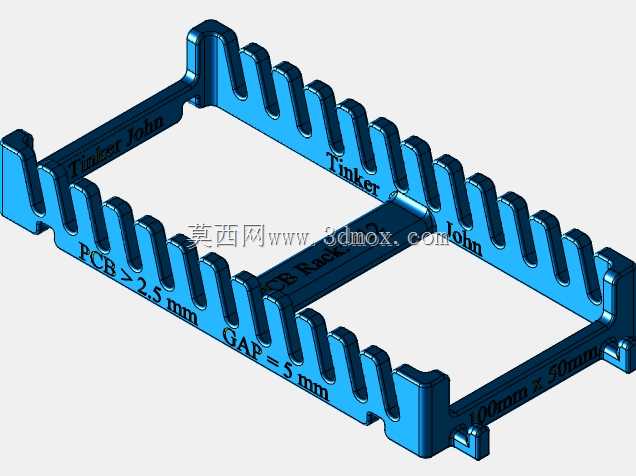

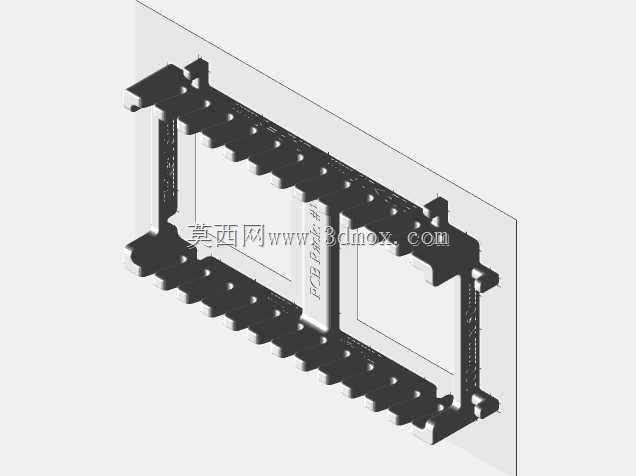

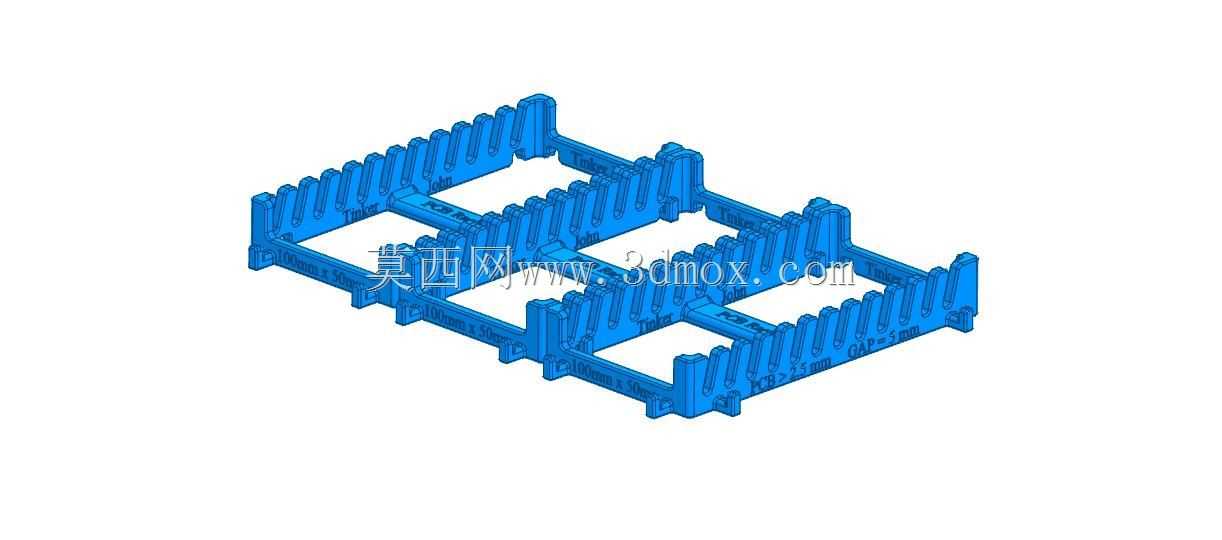

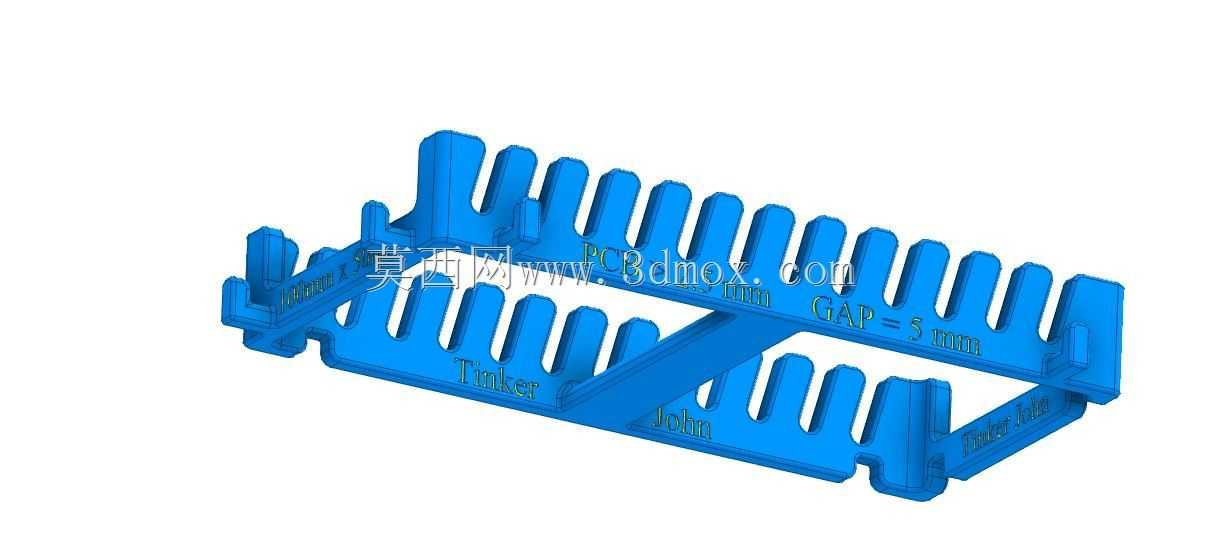

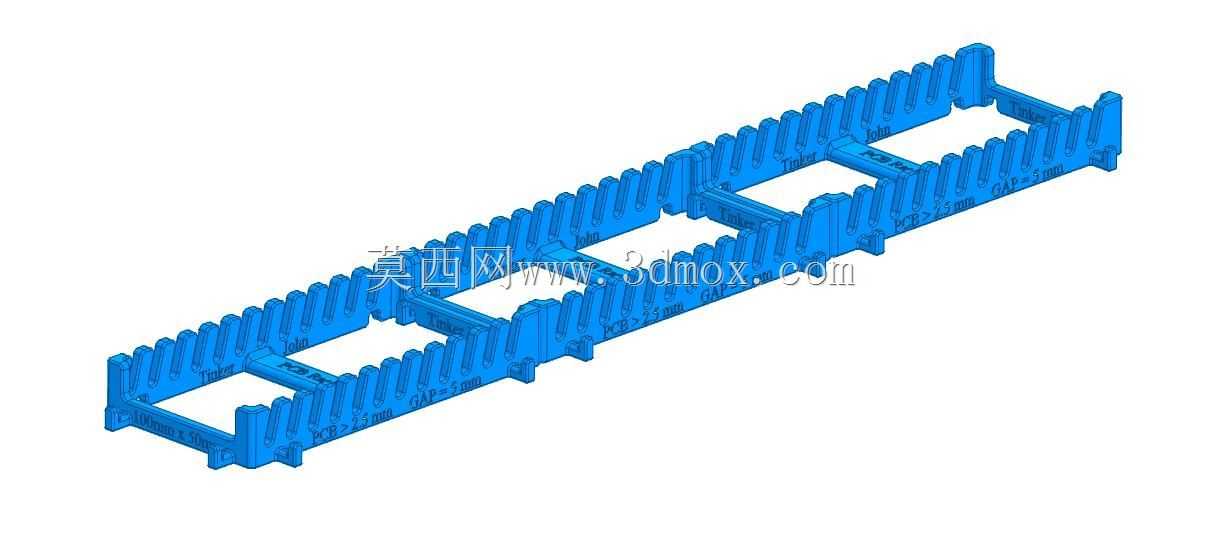

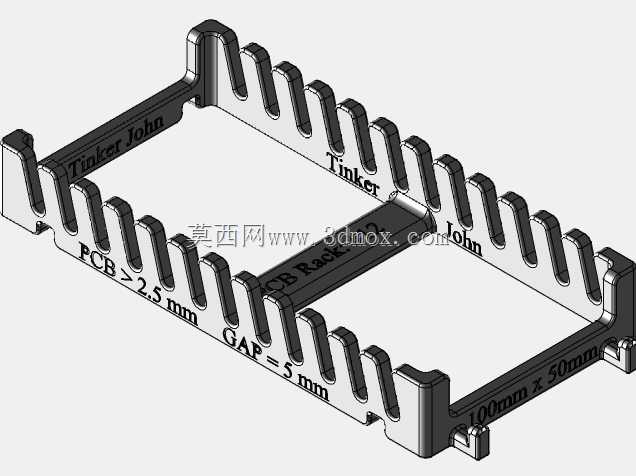

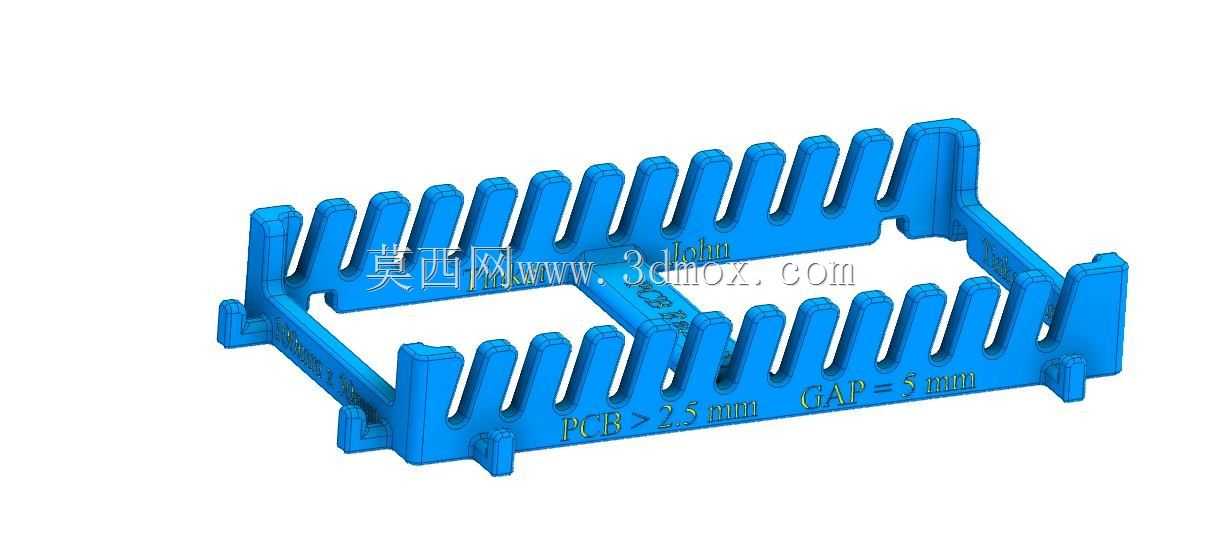

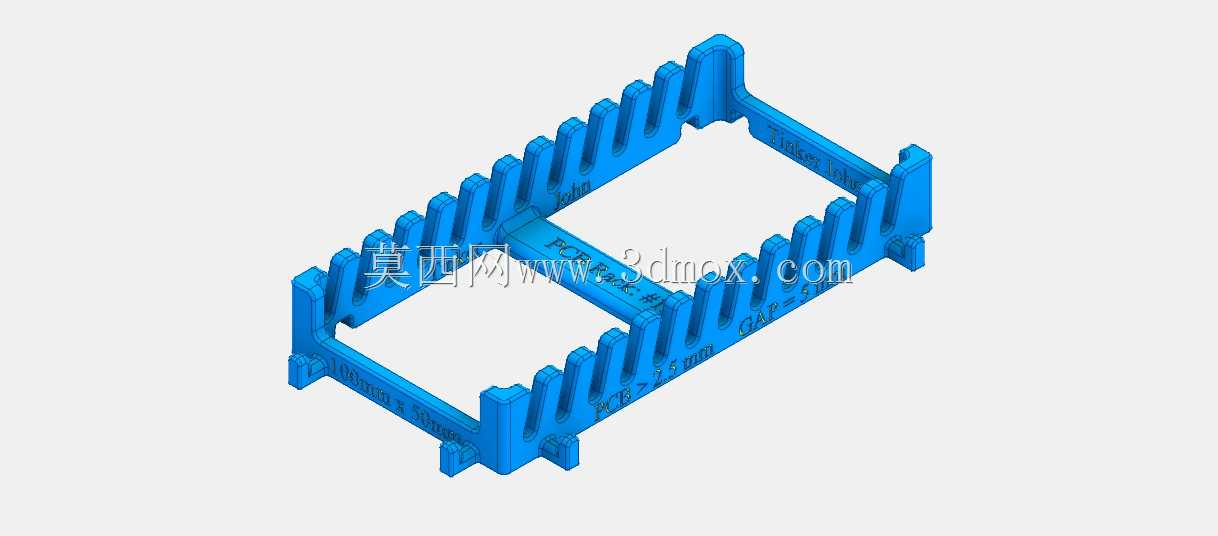

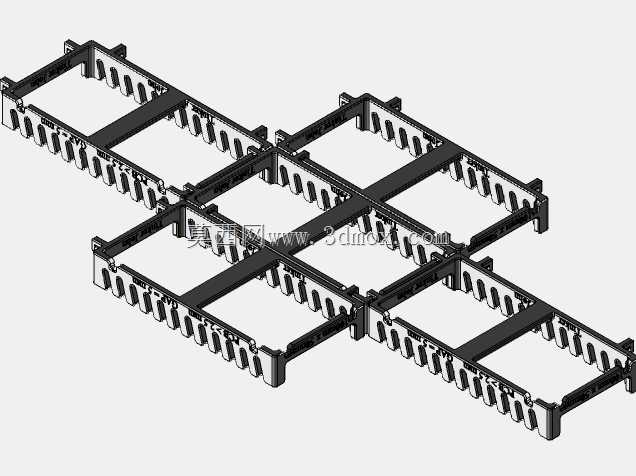

在工业控制板卡测试、嵌入式设备集成、小型电子装置批量组装的场景里，这类多槽位PCB固定机架是板卡排布、防护与安装的核心承载结构，很多做电控柜集成、测试治具开发的工程师，在排布多块电路板时都会优先选用这类结构，替代零散的铜柱螺丝固定方案，减少装配工时，同时规整板卡间距，避免板卡间的信号干扰与物理磕碰。这款机架采用双侧对称梳齿槽设计，每侧的卡槽均匀排布，槽位间隙经过适配，刚好适配厚度2.5mm的印制电路板，插装时板卡顺着卡槽推入即可完成定位，不需要额外的紧固件就能实现板卡的竖直固定，槽位的导向结构能避免板卡插装时出现偏斜，防止板卡边缘的元器件被磕碰损伤。机架整体采用框架式镂空结构，中间预留了充足的空旷区域，一方面能大幅降低整体结构重量，另一方面可以给板卡上的发热元器件留出充足的对流散热空间，避免多块板卡密集排布时出现热量堆积的问题，底部的支撑脚预留了安装固定位，可以直接通过螺丝将整个机架固定在设备壳体内部或者测试工装上，安装边界清晰，不需要额外做适配转接结构。设计时特意做了模块化的适配考量，单组机架可以容纳12块标准尺寸板卡，适配的板卡轮廓尺寸为100mm×50mm，槽与槽之间保持5mm的均匀间隙，这个间隙既可以满足板卡表面插接元器件的空间需求，也能保证相邻板卡之间不会出现电气安全距离不足的问题，机架两端的挡边结构可以对最外侧的板卡形成侧向防护，避免外部异物直接触碰板卡边缘的焊点与接插件。这类结构在做小型化电子设备集成时优势非常明显，相比传统的螺丝固定方式，板卡的拆装效率能提升数倍，后期维护更换板卡时只需要顺着槽位抽出即可，不需要拆卸周边的其他结构件，同时梳齿槽的定位精度更高，多块板卡排布后整齐度更好，方便后续统一接线与线束整理，框架的边角都做了圆角过渡处理，避免装配时划伤操作人员的手部或者板卡的绝缘层，整体结构一体性强，没有多余的零散配件，适合批量应用在批量生产的电子设备、测试治具当中。
