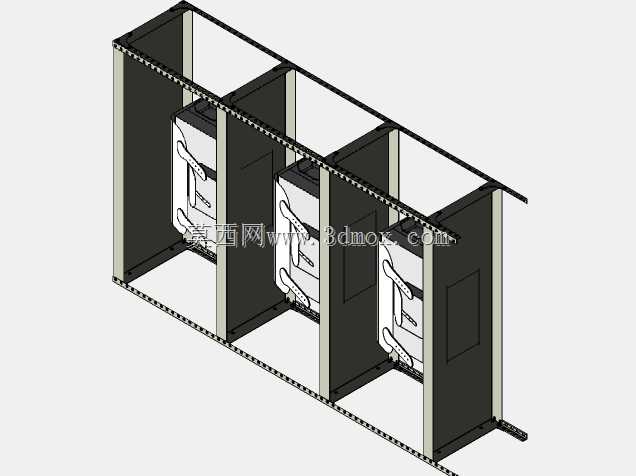

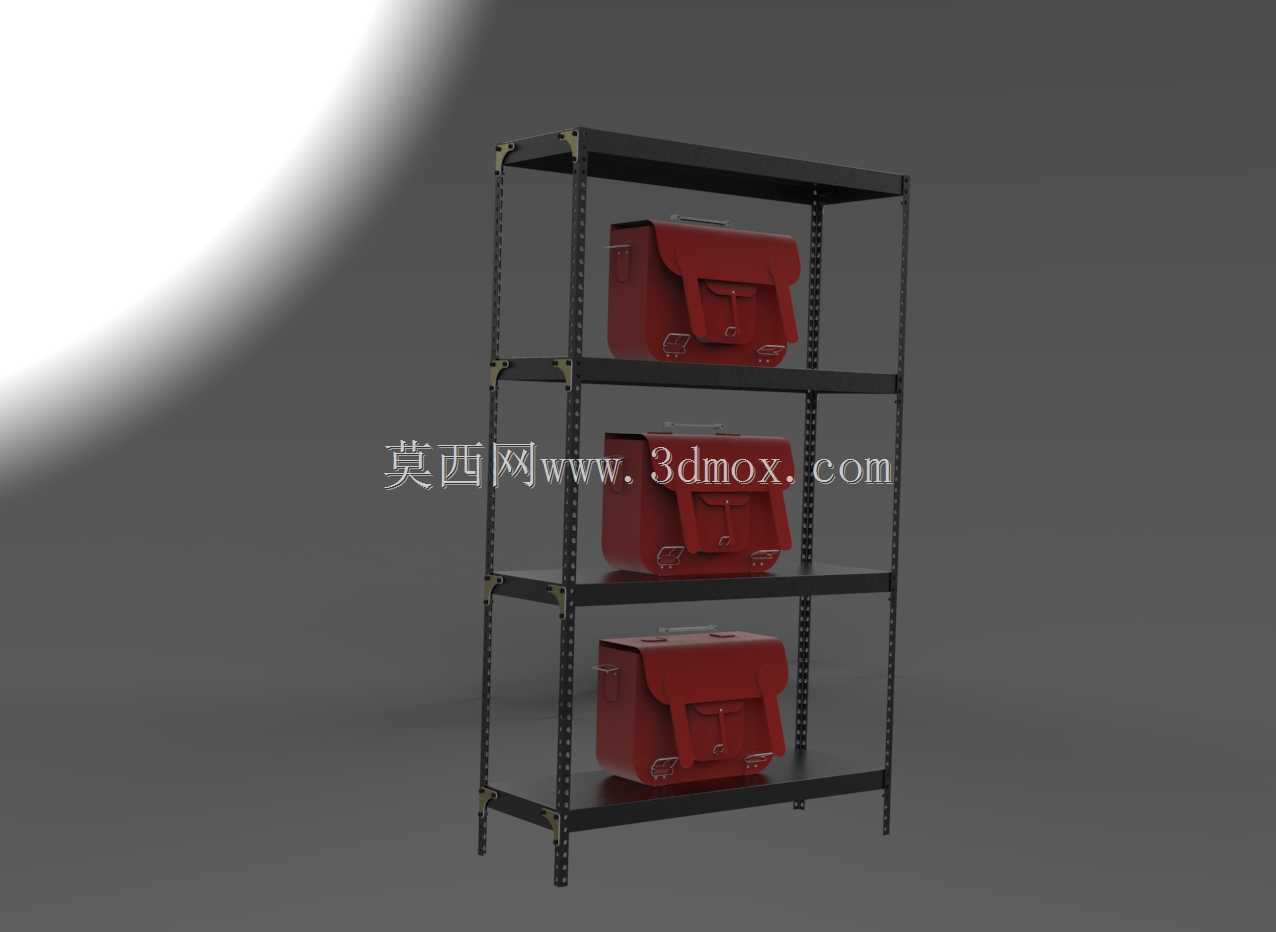

多工位立式设备安装承载焊接机架

该焊接机架主要面向车间内多台立式工艺设备的集中排布安装场景，常见于小型生产线的设备集成布局、车间零散立式设备的规整安置环节，可同时承载三台同规格立式设备，解决单台设备独立安装占地零散、布线杂乱、维护动线交叉的问题。机架整体采用开放式框架结构，主体由竖向承重立柱、上下横向连接梁、侧边围护板以及底部安装支脚焊接组成，竖向立柱采用矩形截面型钢，承担设备的全部竖向载荷，上下横向连接梁沿机架长度方向通长布置，既保证框架整体的抗扭刚度，也为设备安装提供侧边定位基准，避免多台设备安装后出现前后错位的问题。机架内部设置两道竖向分隔板，将内部空间均匀划分为三个独立安装工位，每个工位的内部净空尺寸匹配对应立式设备的外形轮廓，预留出设备接线、操作手柄活动的必要空间，不会出现设备装入后操作部件被框架遮挡的情况。侧边围护板采用薄钢板与框架焊接固定，既可以遮挡设备侧方的管线与结构部件，提升整体规整度，也能避免车间内杂物落入设备间隙引发故障。底部支脚沿机架长度方向两端布置，支脚上预留长圆形安装孔，可适配地面预埋螺栓的位置偏差，安装时可通过垫片调整机架整体水平度，避免框架因地面不平产生内应力，导致焊接部位出现疲劳开裂。设计过程中优先采用焊接成型工艺，所有连接节点采用满焊处理，焊后对焊缝进行打磨清渣，框架整体焊接完成后做时效处理消除焊接内应力，再进行表面喷涂处理，避免长期使用过程中框架变形导致设备安装位置偏移。机架的安装边界需考虑前方操作空间与后方维护空间，前方预留不小于单台设备操作手柄最大活动行程的操作距离，后方预留管线排布与设备检修的通行空间，整体宽度方向适配三台设备并排安装的尺寸需求，不会超出常规车间通道的限宽要求。每个安装工位的底部设置安装定位块，设备装入时可直接沿定位块滑入工位，无需反复调整对位，降低现场安装的调整工作量，框架顶部预留走线槽安装位，可将三台设备的供电、信号线缆统一归集布置，避免线缆外露被车间转运设备剐蹭破损。
