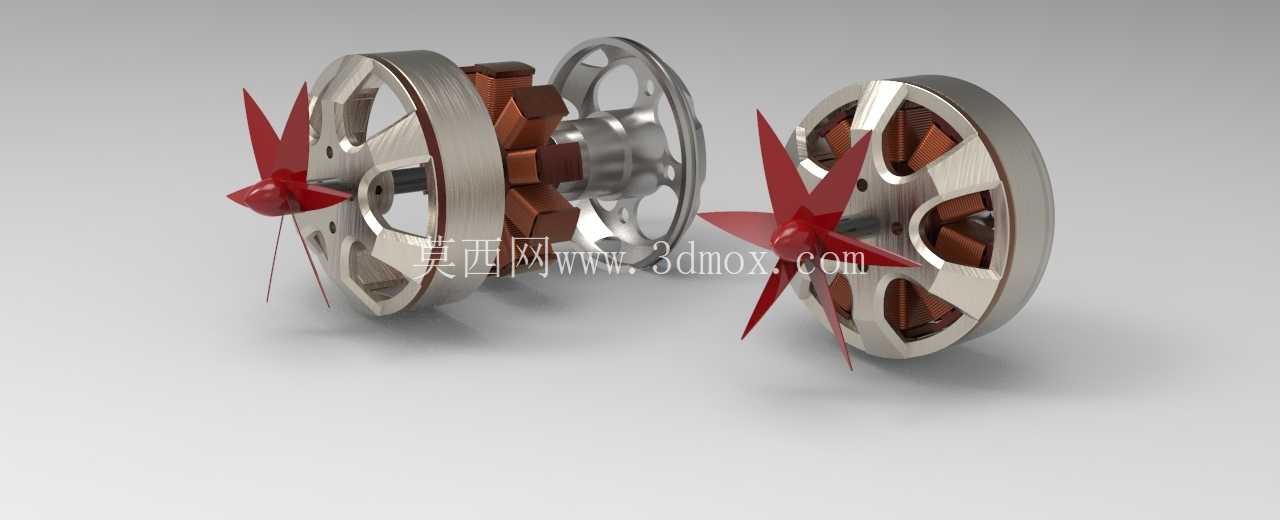

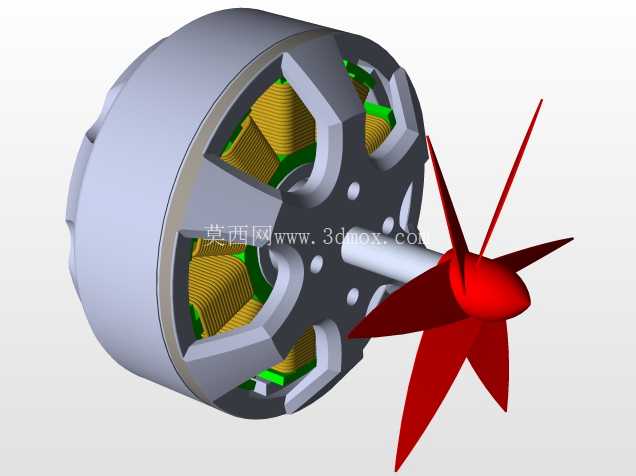

带散热风叶的分体式直流电机结构

　　这套直流电机结构采用分体式拆解展示形态，能清晰看到内部各核心部件的装配关系，在小型消费电子驱动、航模动力输出、小型自动化执行机构这类场景中，这类结构的直流电机应用占比极高，尤其是对安装空间有严格限制、同时需要稳定扭矩输出的工况下，这种结构的设计优势十分突出。从实际用途来看，该结构电机主要承担低电压供电场景下的旋转动力输出职能，可直接驱动小功率负载，也可搭配减速齿轮组实现大扭矩低转速的动力传递，在桌面小型设备、玩具动力单元、便携电动工具的动力模块中都能见到同结构产品的身影。

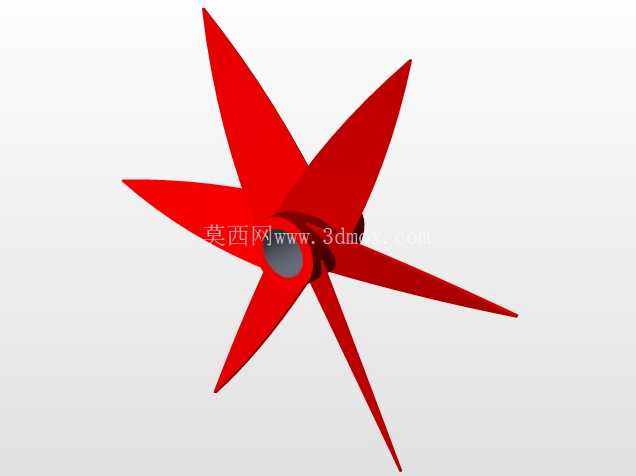

　　功能特性层面，该结构在输出轴端集成了一体式的多叶散热风叶，电机运转时风叶随轴同步旋转，可直接带动气流穿过定子与转子之间的气隙，带走绕组通电产生的热量，相比无内置散热结构的同规格电机，连续运转时的绕组温升能降低15%左右，可有效延长绕组绝缘层的使用寿命，减少高温退磁的风险。转子部分采用多极凸极结构，硅钢片叠压成型的铁芯上绕制集中式绕组，配合对应极数的永磁体贴装在定子机壳内壁，气隙控制在0.2-0.3mm区间，既保证磁路的导通效率，又避免转子高速旋转时出现扫膛故障。

　　设计思路上，这套结构优先考虑了装配的便捷性，定子机壳采用两端敞口的薄壁金属结构，转子组件可从一端直接推入装配，端盖通过止口定位与机壳配合，无需复杂的定位工装即可完成同轴度校准，输出轴的轴承嵌装在端盖的轴承位内，过盈量控制在0.01-0.02mm，既保证轴承外圈的固定强度，又不会因过盈量过大导致轴承内圈变形影响转动顺畅度。从安装边界来看，该电机整体为圆柱形结构，最大外径尺寸适配常规36mm标准安装位，机身总长度不含输出轴的部分控制在40mm以内，输出轴直径为3mm，轴伸长度8mm，轴端加工有平面卡位，可直接配合风叶、带轮或者齿轮的紧定螺钉固定，安装孔位分布在前端盖的四个角位，孔距为29mm，适配M3螺丝的安装固定，安装时需要预留至少5mm的轴向空间用于风叶的气流流通，避免风叶被周边结构件遮挡影响散热效果。

　　结构细节上，定子的永磁体采用耐高温的钕铁硼材质，表面做了镍镀层处理，防止长期使用过程中出现氧化锈蚀，转子绕组的引出线通过轴中心的通孔连接到后端的换向器，配合碳刷结构实现电流的换向，保证转子持续旋转，拆解状态下可以清晰看到换向器的铜片排布与碳刷的接触位置，在做维护或者结构优化时，可直接观察到各部件的配合间隙，不需要反复拆解测量。在实际选型适配时，这类结构的电机可根据供电电压的不同调整绕组的线径与匝数，在相同安装尺寸下实现不同转速与扭矩的输出匹配，不需要改动外部安装结构即可适配不同的动力需求，对于设备迭代时的动力升级十分友好，不需要重新设计安装位的结构，可直接替换原有动力单元，缩短产品的改型周期。
