带危险警示标识的钣金电气防护外壳结构

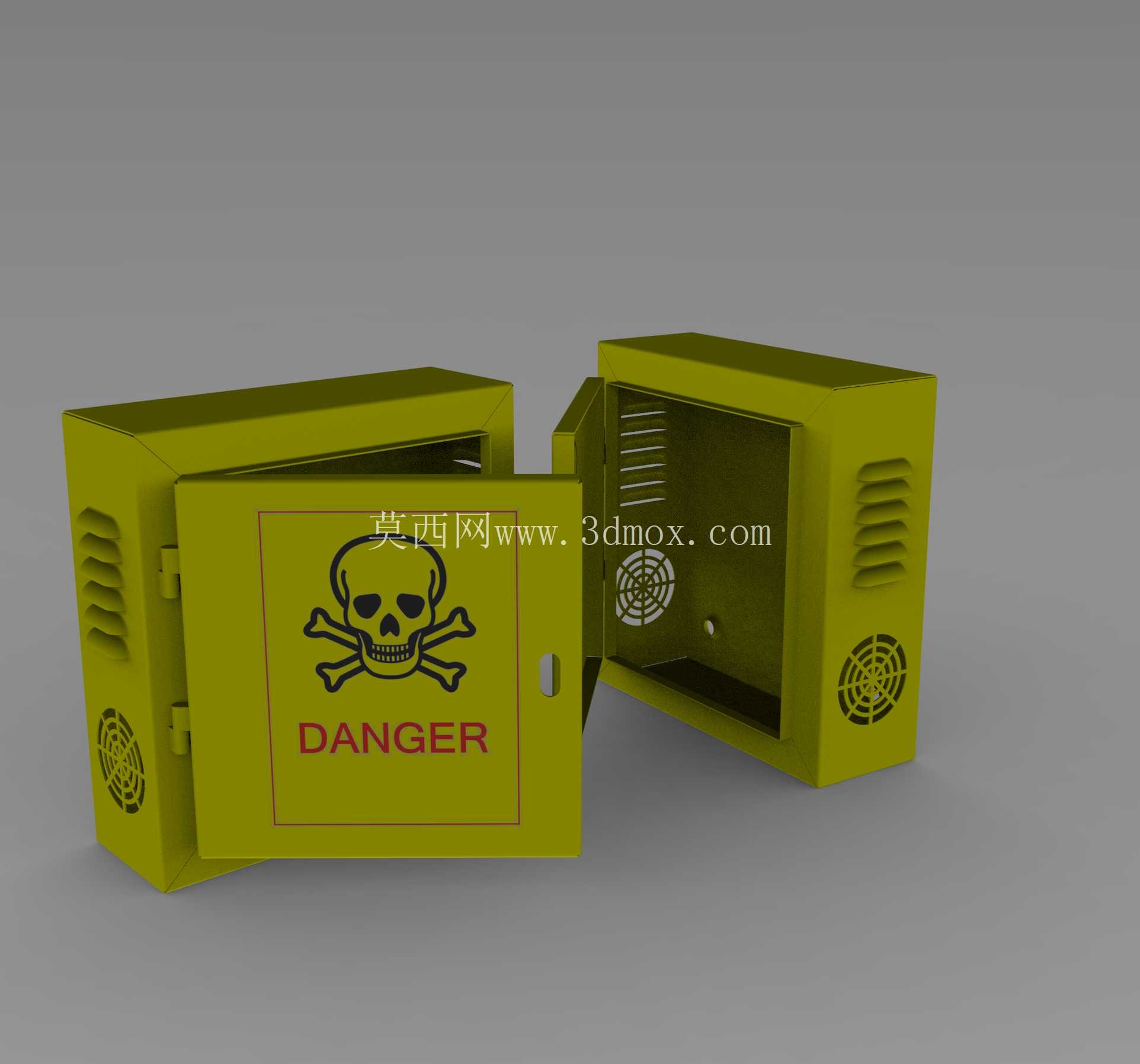

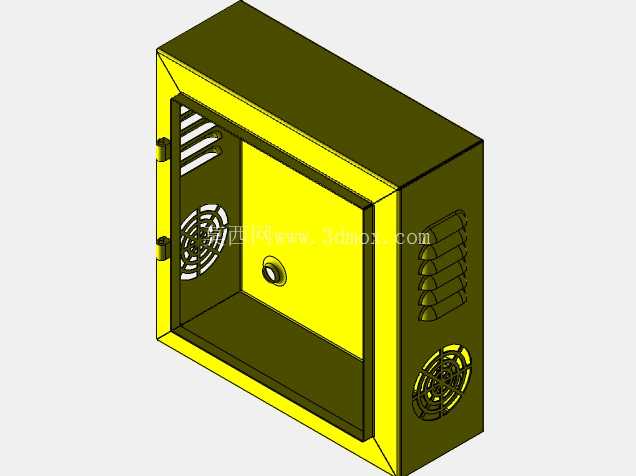

这类钣金电气外壳多应用在车间工位旁、户外设备侧、生产线电控节点等场景，用来容纳低压电气控制元件、小型配电模块或者信号中转器件，避免外界粉尘、飞溅碎屑、无关人员触碰带来的安全隐患，同时也能规整内部走线，让现场电气排布更符合工业安全规范。从结构设计来看，整体采用分体式钣金拼接思路，主体为一体折弯成型的盒体结构，侧边预留了多组通风格栅，格栅的开孔方向做了向下倾斜的处理，既能保证内部元件工作时的热量自然散出，又能避免上方滴落的液体、落尘直接进入壳体内部；壳体下部预留了圆形风扇安装位，可根据内部元件的发热功率选配轴流散热风扇，安装位周围做了翻边压型，既提升了局部结构强度，也能让风扇安装后贴合更紧密，减少运行时的震动异响。门板部分采用单侧铰接的开合结构，开合侧预留了锁具安装位，可配套通用型柜锁实现闭合后的锁止，避免非运维人员随意开启；门板表面预留了标识张贴区域，图中所示的危险警示标识区域做了轻微内凹的压型处理，粘贴警示标识后不会因为日常剐蹭出现标识卷边脱落的问题，警示区域的位置刚好处于人员站立操作时的视线平齐高度，能第一时间传递高压危险的提示信息。设计过程中优先考虑了钣金加工的工艺可行性，所有折弯处的内R角都匹配常规钣金折弯刀具的参数，不需要定制特殊刀具就能完成加工，壳体的拼接边都采用点焊固定后再做打磨喷塑处理，外表面没有突出的焊点或者毛刺，整体外观平整。安装边界方面，壳体背部预留了四个挂装孔位，孔位采用上窄下宽的葫芦孔形式，安装时可先将膨胀螺丝固定在墙面或者安装支架上，再将壳体挂装到位后锁紧固定螺丝，不需要托举整个壳体完成拧螺丝的操作，能降低现场安装的难度；壳体内部预留了统一的安装导轨固定孔位，可兼容标准宽度的电气安装导轨，不管是安装小型断路器、接线端子还是小型开关电源，都能直接卡在导轨上固定，不需要额外打孔适配。壳体的开合间隙控制在1.5mm以内，既保证门板开合顺畅不会剐蹭框体，也能避免较大的缝隙让蚊虫、粉尘进入内部；门板和框体的接触位置预留了密封条安装槽，可根据使用场景的防护等级需求选配橡胶密封条，在户外或者多粉尘车间使用时，能达到IP54左右的防护能力，满足多数工业场景的使用要求。从实际使用的角度出发，这类壳体的尺寸设计也充分考虑了内部元件的排布空间，内部净空高度足够容纳常规高度的低压电气元件，不会出现元件装进去后门板无法闭合的问题，侧边的走线孔位预留了护线套安装位置，进出线缆穿过时不会被钣金锐边割破绝缘层，降低线路短路的风险。在做三维建模的时候，每一处折弯的扣除量都按照常规冷轧钢板的加工参数做了预留，展开后的钣金下料图没有工艺冲突，所有开孔位置都避开了折弯变形区，不会因为折弯加工导致孔位变形；壳体的喷塑厚度也在建模时做了预留，保证装配后各部件的配合间隙符合设计要求，不会因为表面处理层的厚度导致门板卡滞。这类外壳除了固定挂装的使用方式，也可以根据需求选配底部支撑脚，放置在地面作为小型落地电控箱使用，支撑脚的安装孔位在壳体底部已经做了预留，不需要二次加工就能完成配件装配，适配不同的安装场景需求。
