玩具驱动用微型直流电机结构设计

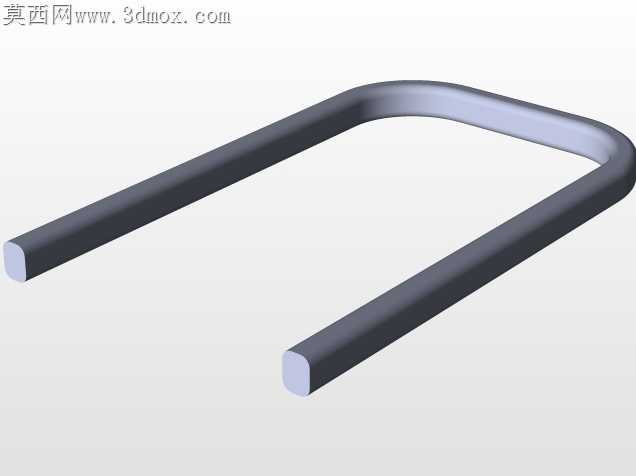

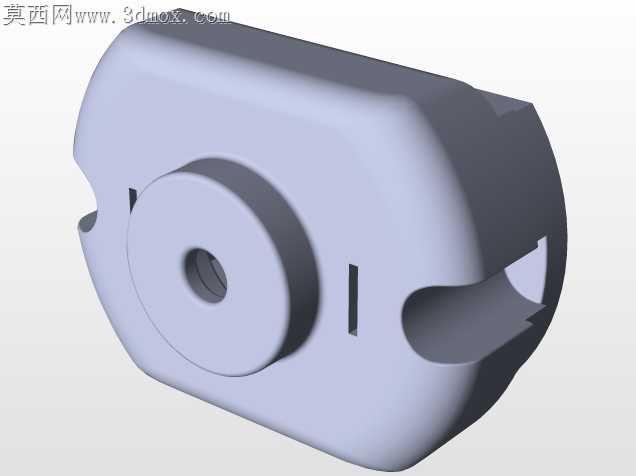

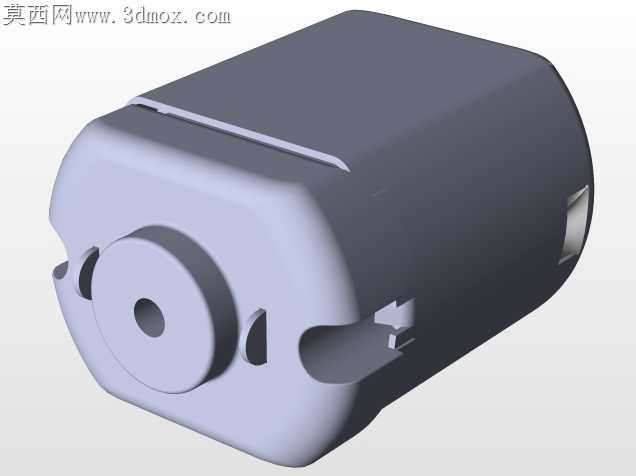

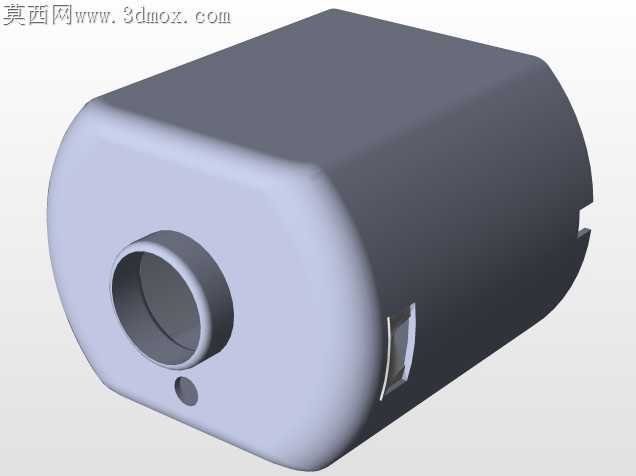

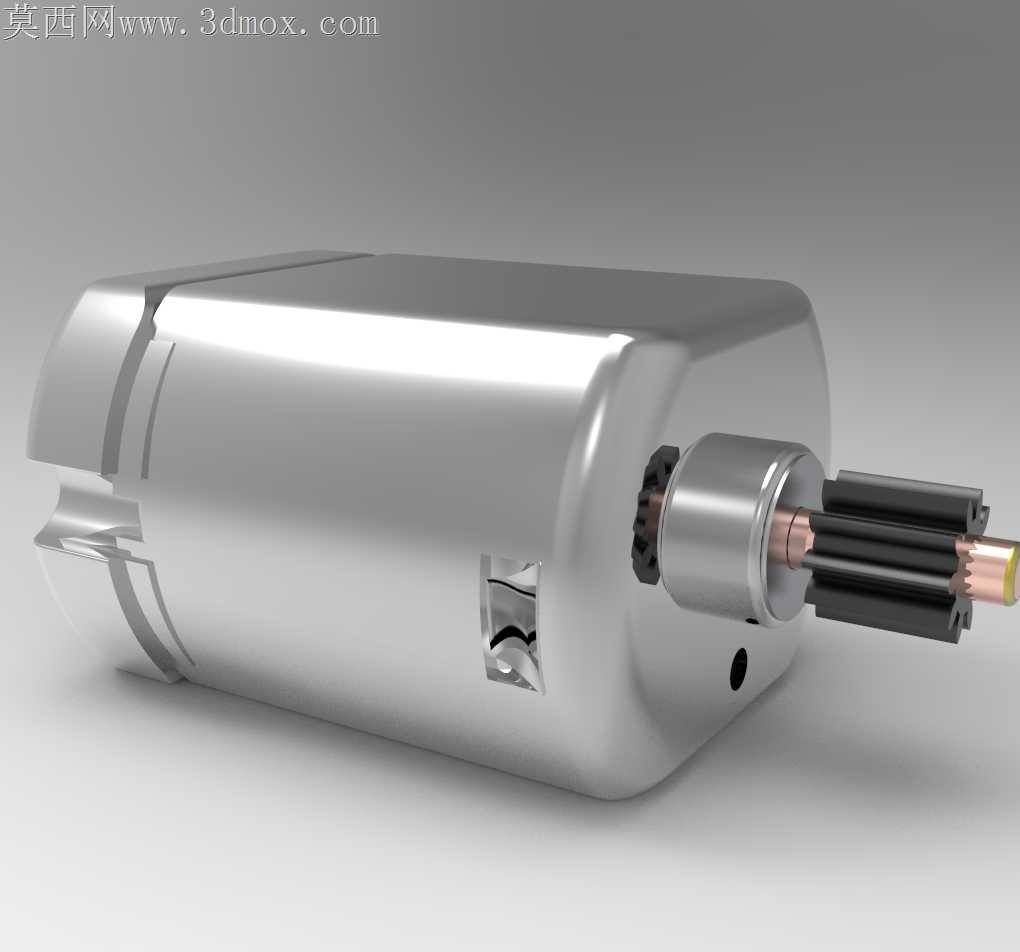

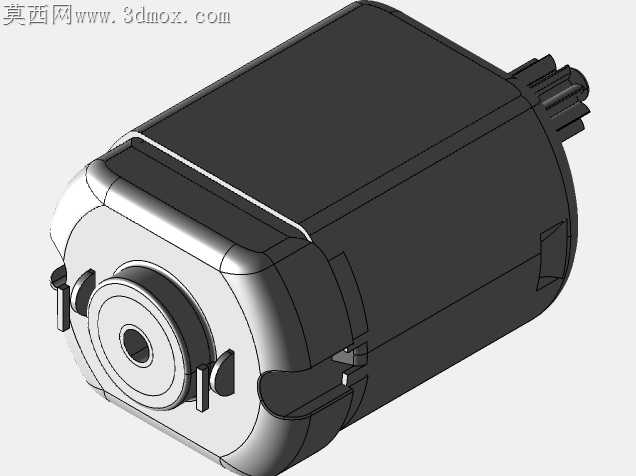

小功率玩具驱动电机的量产加工环节，最容易被忽略的是机壳拉伸成型后的圆角应力集中问题，不少手板阶段运转顺畅的样机，到批量冲压生产时，机壳端盖扣合位置容易因拉伸圆角过小出现微裂纹，跌落测试中壳体开裂的不良率一度超过8%。这款微型直流电机的机壳外轮廓做了连续渐变的圆弧过渡，没有生硬的直角折边，冲压时材料流动更均匀，扣合边的预留压合量控制在0.12mm，既保证端盖压装后不会松脱，又不会因压合量过大导致壳体变形蹭到内部磁瓦。输出轴端的齿轮啮合位置，特意把轴伸长度做了0.2mm的冗余设计，避免玩具装配时因传动架的注塑公差导致齿轮顶死，很多同类型电机在实际组装时，常因为塑胶件的收缩偏差出现齿轮啮合过紧，空载电流飙升烧坏绕组，这个冗余量刚好抵消注塑件的常规公差波动，不需要额外加调整垫片就能顺畅啮合。机壳侧面的电刷预留窗口，边缘做了0.05mm的内翻边处理，不是直接冲切出裸边，裸边的冲切毛刺很容易刮伤电刷的编织引线，长期运转后引线断裂会导致电机接触不良，翻边结构还能在电刷组件装入时起到导向作用，不用额外做治具定位就能快速卡入预设位置。输出轴根部的轴承位，采用了过盈配合加微量点胶的固定方式，过盈量控制在0.008mm，不会因为过盈量太大导致轴承内圈变形卡滞，点胶槽开在轴承位的中段，胶水不会溢出到轴承滚道内部，比单纯靠压装固定的结构抗冲击能力强很多，玩具反复跌落时轴承不会移位。磁瓦的固定没有用常规的胶水粘接，而是在机壳内壁做了两个微小的凸点，磁瓦装入后靠凸点卡紧，避免胶水老化后磁瓦脱落扫膛，凸点的高度只有0.1mm，不会顶碎磁瓦的陶瓷基材，装配时直接压入即可，比粘胶工艺的生产效率提升近40%。换向器的端面和电刷的接触角度做了微调，不是完全垂直接触，而是带3度的倾斜角，能减少电刷和换向器之间的接触火花，延长电刷的磨损寿命，对于低成本玩具电机来说，不需要更换高耐磨电刷材质，仅靠角度调整就能把连续运转寿命提升近30%，是非常划算的工程取舍。
