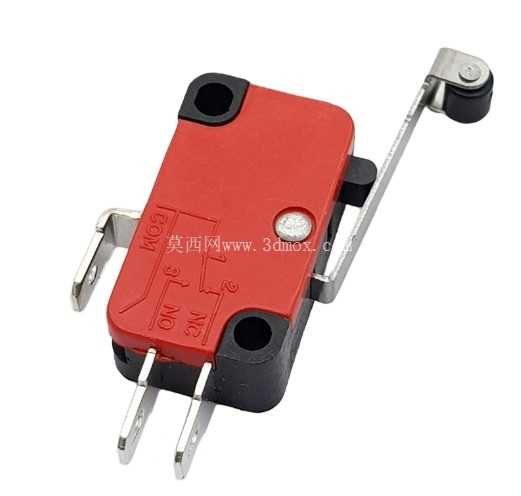

小型检测用传感器限位开关结构设计

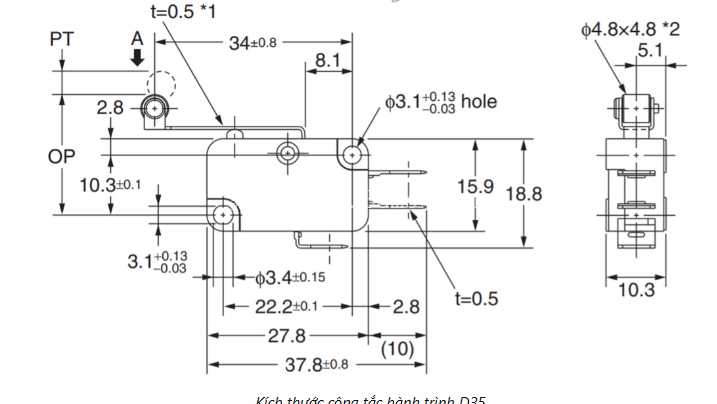

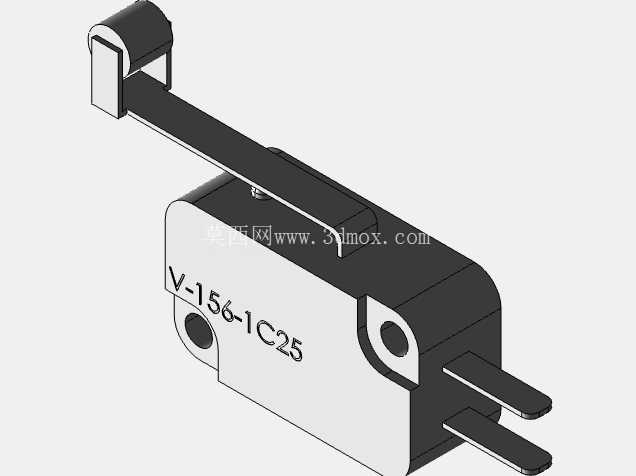

　　这款限位开关多用于自动化产线的位置检测、设备行程限位场景，在小型输送线、工装夹具、电子检测设备中十分常见，核心作用是通过机械触发实现电信号通断，给控制系统反馈位置到位信号，避免设备超程运行或者触发下一步工序动作。从结构设计来看，整体采用薄型安装布局，主体外壳厚度控制在0.5mm板材冲压成型，兼顾结构强度与轻量化需求，触发端采用摆臂式结构，触发行程短、响应灵敏，适合小空间内的位置检测需求。安装孔位做了公差适配设计，其中一处安装孔直径3.1mm，公差控制在+0.13/-0.03mm，既可以适配M3规格的安装螺丝，也能预留少量安装调整余量，避免加工误差导致安装孔错位；另一处安装孔直径3.4mm，公差±0.15mm，可作为辅助定位孔，

　　适配不同安装基座的孔位偏差。整体安装边界尺寸控制严格，总长度37.8mm，公差±0.8mm，主体宽度方向尺寸10.3mm，安装后突出安装面的高度仅18.8mm，不会占用过多设备内部空间，适合紧凑布局的小型设备使用。触发端的摆臂转轴位置做了耐磨结构设计，触发点距离安装基准面的高度10.3mm，公差±0.1mm，保证触发位置的重复精度，多次触发后位置偏移量控制在极小范围内，满足工业场景长期使用的可靠性要求。接线端采用插片式结构，插片厚度0.5mm，插片伸出长度2.8mm，适配常规的2.8规格接线端子，接线后连接稳固，不易出现松脱接触不良的问题。顶部的触发按钮直径4.8mm，突出主体高度5.1mm，既可以通过摆臂间接触发，

　　也可以直接作为按压式开关使用，适配不同的安装触发场景。设计过程中充分考虑了安装兼容性，两个安装孔的中心距为22.2mm，公差±0.1mm，和市面上多数同规格小型限位开关的安装尺寸兼容，替换原有配件时无需重新打孔调整安装位，降低设备维护替换的成本。外壳的边角处做了圆弧过渡处理，避免安装过程中锐边划伤操作人员，同时冲压成型的外壳接缝紧密，可满足常规工业场景的防尘需求，适配多数车间环境的使用要求。
