工业物料堆叠承载钢制机架结构

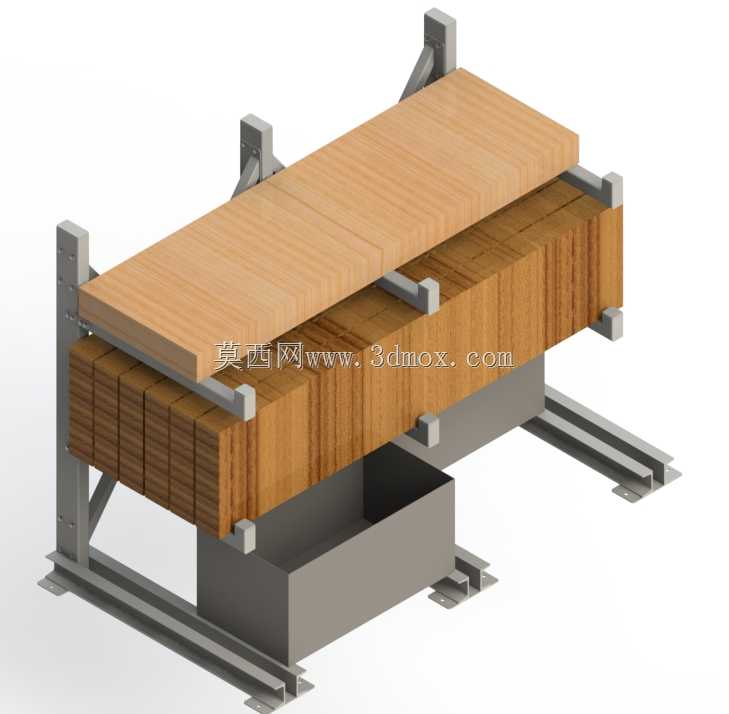

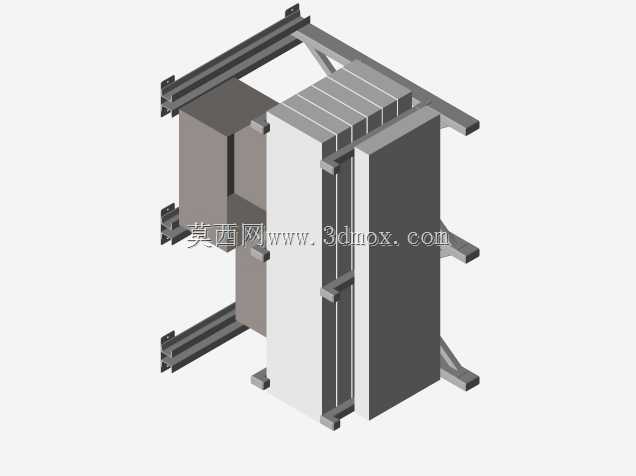

该机架主要面向生产车间原料暂存、工序间物料周转、成品半成品规整存放场景设计，区别于常规轻型仓储货架，其结构针对长条形、成垛堆叠的硬质物料做了专属适配，可直接放置在生产线旁的工位侧边，也可固定在仓储区域的地坪上做长期承载使用，适配木材坯料、金属型材、成摞板材等规整块状物料的存放需求，避免物料直接接触地面出现受潮、磕碰变形的问题。从结构设计逻辑来看，整体采用方管焊接成型的框架作为主承载基体，底部设置带安装孔的地脚支腿，可通过膨胀螺栓与混凝土地面完成刚性固定，支腿向外延伸出的支撑边加大了机架与地面的接触面积，降低单位面积压强，避免满载时机架出现下沉倾斜问题；框架两侧设置竖向立柱，立柱上通过螺栓固定多组L型承托块，承托块的位置可根据存放物料的堆叠高度灵活调整，无需对框架主体做二次加工即可适配不同厚度规格的物料存放；顶部设置整块平整的木质承载面板，面板下方通过横向方管做加强筋支撑，既可以放置零散的小型工装、工具，也可作为临时的物料分拣操作面使用；框架下部设置开放式的抽屉式集料槽，可承接物料存放过程中掉落的碎屑、边角料，方便日常清洁维护，避免杂物堆积在机架底部难以清理。机架的侧向设置斜向加强筋连接立柱与底部框架，抵消满载时物料对立柱产生的侧向推力，避免长期使用后立柱出现外张变形，整体框架的焊缝均采用连续角焊缝，焊后做打磨除锈与喷塑处理，提升户外或潮湿车间环境下的防锈能力。安装边界方面，机架整体宽度适配常规1.2米标准栈板的放置尺寸，地脚安装孔的孔位间距预留了常规地坪膨胀螺栓的施工操作空间，安装时无需额外做复杂的基础预处理，只要保证安装区域地坪平整度误差在5mm以内即可完成固定；机架的整体高度控制在人体站立操作的舒适区间内，操作人员无需登高即可完成上层物料的取放，下部集料槽的抽拉方向设置在机架的操作侧，抽拉行程做了限位设计，避免清理碎屑时集料槽整体滑落。承托块的接触面上做了防滑纹理处理，与物料侧边接触时不会出现硬磕碰划伤物料表面，同时增大摩擦力避免物料堆叠后出现侧向滑移；各连接螺栓均采用防松垫圈，设备长期受车间振动影响也不会出现连接松动的问题，整体结构无复杂的传动或活动部件，日常维护仅需定期检查螺栓紧固状态与焊缝是否出现开裂即可，维护成本极低，适合机械加工、木材加工、建材仓储等多种场景的物料存放使用。
