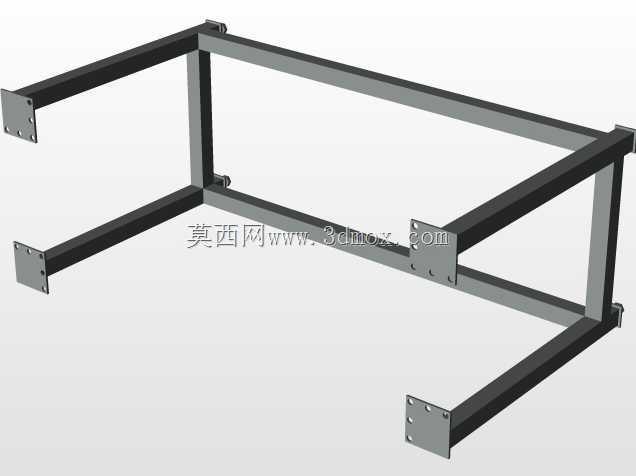

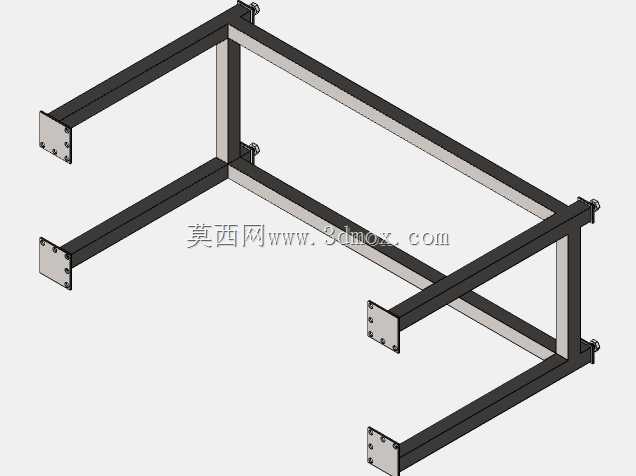

制块设备用24×60规格机架支腿套件

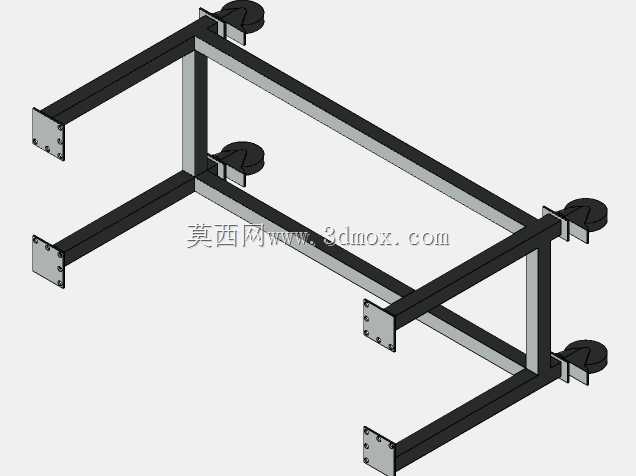

这套支腿套件是块料制造生产线配套机架的核心支撑组件，适配24×60英寸规格的主机安装需求，在砌块成型、预制块加工这类生产场景中，承担主机主体的承重、定位以及运行减震的基础作用。整套框架采用矩形管材组焊成型，结构上做了对称式的受力分布设计，四个支腿端部都预留了带安装孔的连接法兰，既可以通过膨胀螺栓与车间混凝土地面做刚性固定，也能加装减震垫脚来抵消主机运行时的往复振动，避免振动传导到地面影响周边设备的加工精度。

设计阶段优先考虑了现场安装的容错空间，支腿连接法兰上的安装孔做了长圆孔设计，允许现场安装时存在±3mm的位置偏差，降低基建施工的精度要求，减少现场配焊、扩孔的工作量。框架的横向连接梁和纵向连接梁的截面尺寸经过受力校核，在满负载承载主机重量、加上生产过程中物料冲击载荷的工况下，框架整体挠度控制在0.5mm以内，不会因为长期受力出现焊缝开裂、框架变形的问题。

从安装边界来看，整套框架的外围尺寸完全匹配对应规格主机的安装孔位，支腿的高度预留了输送线穿过的空间，下方可以布置成品块输出的皮带输送机或者链板输送机构，不需要额外抬高主机或者开挖地坑，适配大部分中小型砌块生产车间的现有布局。框架表面做了喷塑防锈处理，能够适应生产车间多粉尘、偶尔有溅射水渍的工况，长期使用不会出现锈蚀剥落的问题。

在结构细节上，横梁与支腿的连接位置都加了三角形加强筋板，分散焊缝位置的集中应力，避免设备长期运行过程中焊缝疲劳失效。所有外露的安装端面都做了铣平处理，保证和主机底座连接时的贴合度，连接螺栓锁紧后不会出现虚位，主机运行时的晃动量控制在极小范围内。这套支腿套件不需要额外做二次加工，运抵现场后只需要按照孔位对齐锁紧连接螺栓，再完成地面固定就可以投入使用，大幅缩短现场安装调试的周期，也方便后期设备移位时的拆解和重新组装。
