三角支撑式工业管道承载管架结构

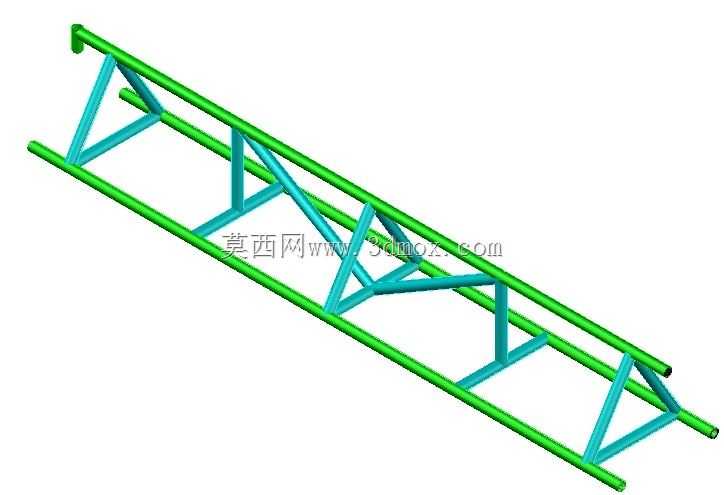

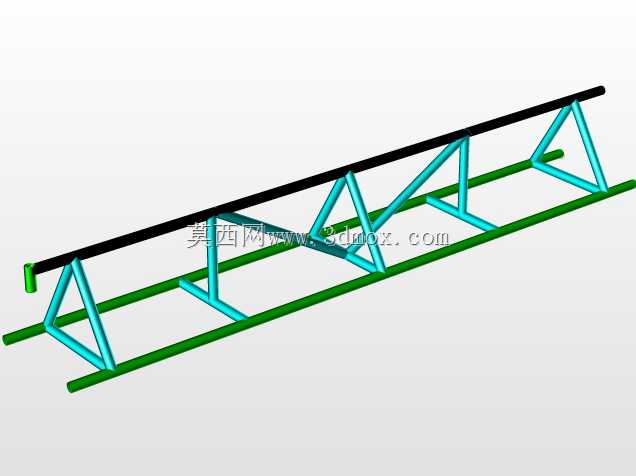

这类三角支撑结构的管架，主要应用在厂区工艺管线排布、市政管廊架设、生产车间流体输送管线的长期承载场景中，核心作用是为并排敷设的多根长距离管道提供稳定的竖向支撑与侧向限位，避免管线因自重、内部介质流动冲击、外部环境振动产生下垂变形、接口错位甚至焊缝开裂的问题。从结构设计逻辑来看，主体采用双平行长圆管作为主承载梁，沿梁体长度方向等距布置三角形支撑单元，每个三角单元由斜向撑杆与底部横向连接杆焊接成型，这种结构形式充分利用了三角形的几何稳定性，相比普通直杆支撑，能在同等耗材用量下大幅提升整体抗扭、抗侧向载荷的能力，即便遇到管线横向的水锤冲击，也不会出现支架侧向失稳的情况。设计过程中需要提前匹配安装边界条件，主承载梁的长度需要根据管线的跨距要求确定，常规工业场景下相邻管架的跨距控制在管道允许挠度对应的安全区间内，避免管道下挠量超标影响介质输送；三角支撑单元的间距需要结合单根管道的线重、充液后的总重量做载荷校核，每个支撑节点的位置要对应管道的加强箍安装位，避免管道局部受力集中产生压痕。安装时，管架底部的三角支撑底脚需要和预埋基础或者钢结构横梁做刚性固定，主承载梁上的管道通过管卡和梁体锁紧，双主梁的间距要匹配并排管道的排布宽度，预留出管道保温层、检修操作的空间，不会出现管道和支撑构件干涉的情况。和传统的单片式角钢支架相比，这种桁架式管架的自重更轻，整体刚度更高，长距离敷设时不需要额外增加斜拉加固，尤其适合多根中小口径管道的并排架设场景，比如厂区循环水管线、压缩空气管线、低压工艺管线的架空排布，既能满足长期承重的可靠性要求，也能减少现场安装的焊接工作量，支撑单元可以提前预制后现场拼接，提升管线安装的施工效率。结构设计时所有杆件的连接节点都采用满焊处理，焊缝高度匹配杆件壁厚，避免节点处出现应力集中，长期受载下不会出现焊缝开裂的问题，表面做防腐涂装处理，适配户外、车间潮湿环境的使用需求，减少后期维护的工作量。
