42×48英寸晶圆厂机架支腿套件

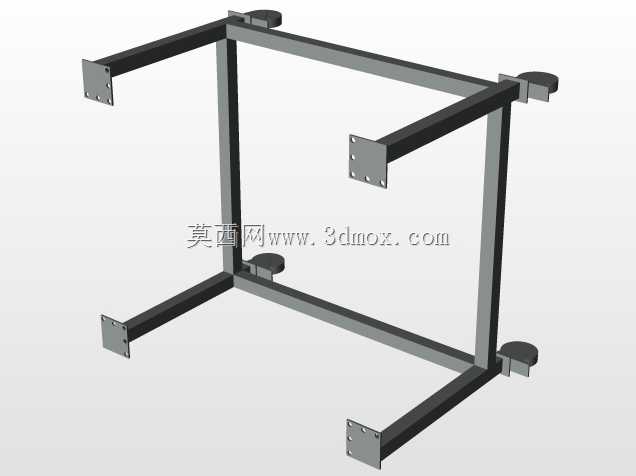

在半导体晶圆制造车间的产线搭建与模块改造场景中，这类支腿套件是承载晶圆厂功能模块的核心支撑构件，主要适配42英寸×48英寸规格的晶圆厂标准模块安装需求，为晶圆加工、传输、检测类模块提供稳定的底部支撑结构。整套支腿采用方管型材焊接成型的框架结构，六根带安装法兰的支腿沿矩形框架的对应点位分布，每根支腿端部的法兰板上预制了均匀排布的安装孔位，可直接与上方模块的底部安装面对接，无需额外加工转接件，大幅缩短现场安装的调整周期。设计阶段充分考虑了半导体车间的安装边界条件，框架整体的外轮廓尺寸严格匹配42×48英寸模块的安装基准，支腿向外延伸的长度经过载荷校核，既保证支撑点的受力分布均匀，避免模块局部应力集中导致的台面变形，也预留了底部走线、管路排布的操作空间，不会与车间地面的线槽、气路管道产生干涉。结构设计上采用矩形闭环的主框架形式，四根主横梁拼接成规整的矩形承力基础，支腿与横梁的连接节点做了焊接加强处理，可承受晶圆模块上搭载的精密组件的静载荷与设备运行时的微幅振动载荷，避免支撑结构出现共振偏移，影响上方晶圆加工设备的精度稳定性。每处法兰板的安装孔位都按照通用安装模数设计，可适配不同厂商生产的同规格晶圆模块的安装孔距，不需要在现场重新配钻，降低改造施工的难度。支腿的长度设计兼顾了车间操作人员的作业高度需求，安装完成后模块台面的高度符合晶圆厂人工作业、设备对接的通用高度标准，既不会因为高度过低导致底部维护空间不足，也不会因为高度过高增加操作人员上下料的操作难度。整套结构没有多余的冗余设计，所有型材的壁厚都经过受力仿真验证，在满足支撑强度要求的前提下尽可能控制整体重量，方便产线调整时的拆解与转运，同时方管的封闭截面结构不易积灰，符合半导体洁净车间的清洁维护要求，不会因为结构缝隙积尘影响车间的洁净度等级。
