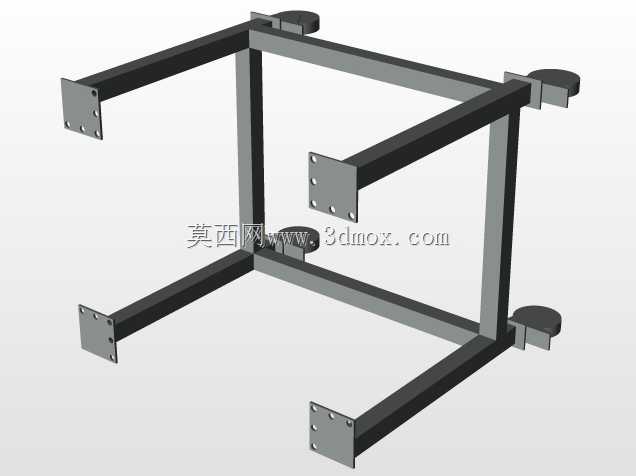

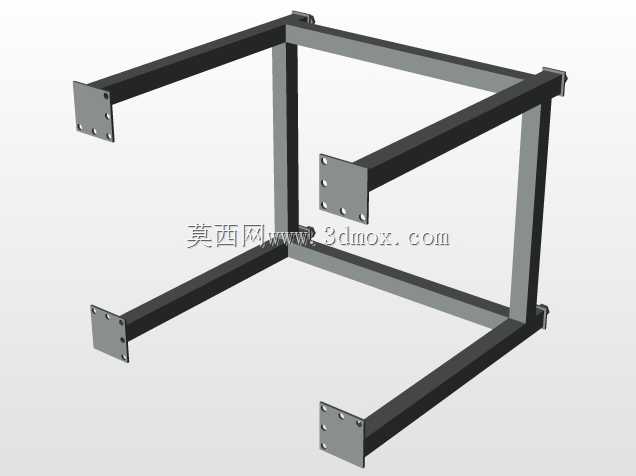

30×36规格制块机机架支腿套件结构

这套支撑结构主要服务于块体成型生产环节的设备承载需求，作为制块设备的下部支撑单元，直接承担上部模腔、压合机构及成型物料的全部静载与作业动载，是保障制块设备运行稳定性的核心基础构件。从结构布局来看，整体采用矩形方管作为主受力杆件，四根伸出的支腿端部统一焊接带安装孔的法兰连接板，既可以通过螺栓与上部制块主机的底部安装位实现刚性连接，也能在支腿底部搭配调平脚垫适配不平整的生产车间地面，抵消地面沉降或安装面偏差带来的设备倾斜问题。设计阶段优先考虑了现场拆装的便捷性，所有杆件的拼接位置均采用满焊后打磨应力集中区的工艺处理，避免长期受交变载荷出现焊缝开裂的问题，伸出支腿的长度经过反复校核，既保证了设备底部预留足够的物料输送、清渣作业空间，也不会因为支腿外伸过长导致整体框架的抗扭刚度下降。框架的整体外廓尺寸适配30×36规格的制块作业单元，安装边界完全匹配对应型号主机的底部安装孔位，不需要现场二次打孔改孔就能直接完成装配，大幅缩短设备现场安装的调试周期。在实际生产场景中，这类机架支腿套件除了承载上部设备重量，还要承受压块作业时周期性的冲击载荷，因此杆件选型时特意选用了壁厚偏大的矩形管材，框架对角方向隐含的抗扭结构设计，能有效抵消压合作业时偏载带来的框架形变，避免上部模腔因为支撑结构变形出现对位偏差，影响成型块体的尺寸精度。支腿端部的法兰板采用加厚钢板加工，安装孔位做了倒角处理，既方便螺栓穿入对位，也能分散螺栓连接位置的局部压应力，避免长期受力后法兰板出现压溃变形。日常运维过程中，这种开放式的框架结构不会积存生产过程中散落的料渣，清理时直接用压缩空气吹扫就能完成清洁，不会像封闭型机架那样出现料渣积存锈蚀杆件的问题，整体结构没有多余的装饰性设计，所有杆件的排布完全围绕受力需求、安装需求、运维需求展开，没有冗余的结构重量，同时完全满足制块生产场景下的强度、刚度与稳定性要求。
