1英寸管接式衣架连接组件结构设计

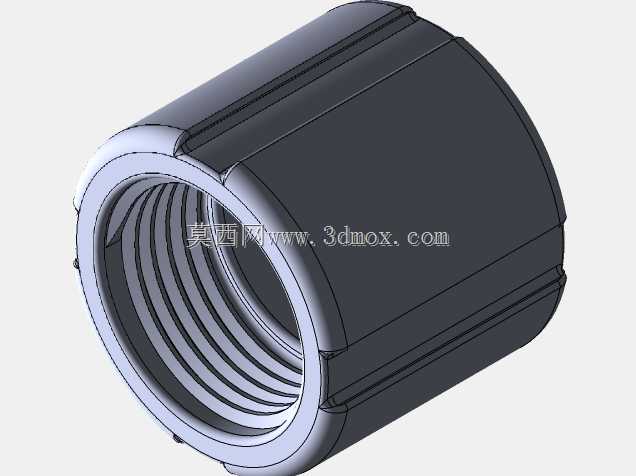

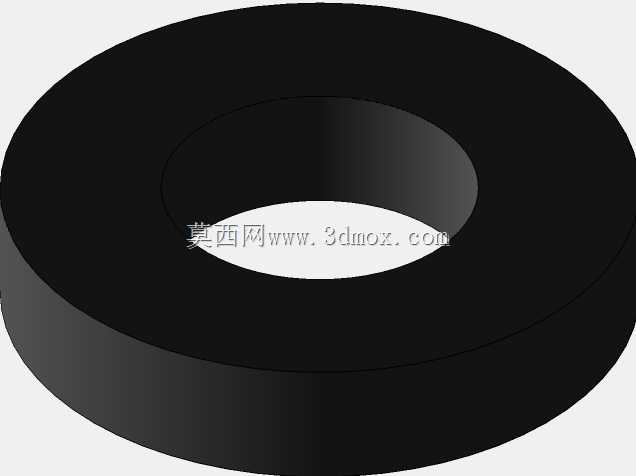

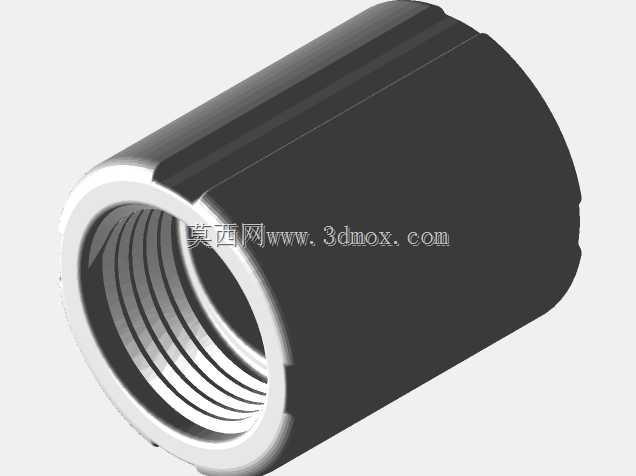

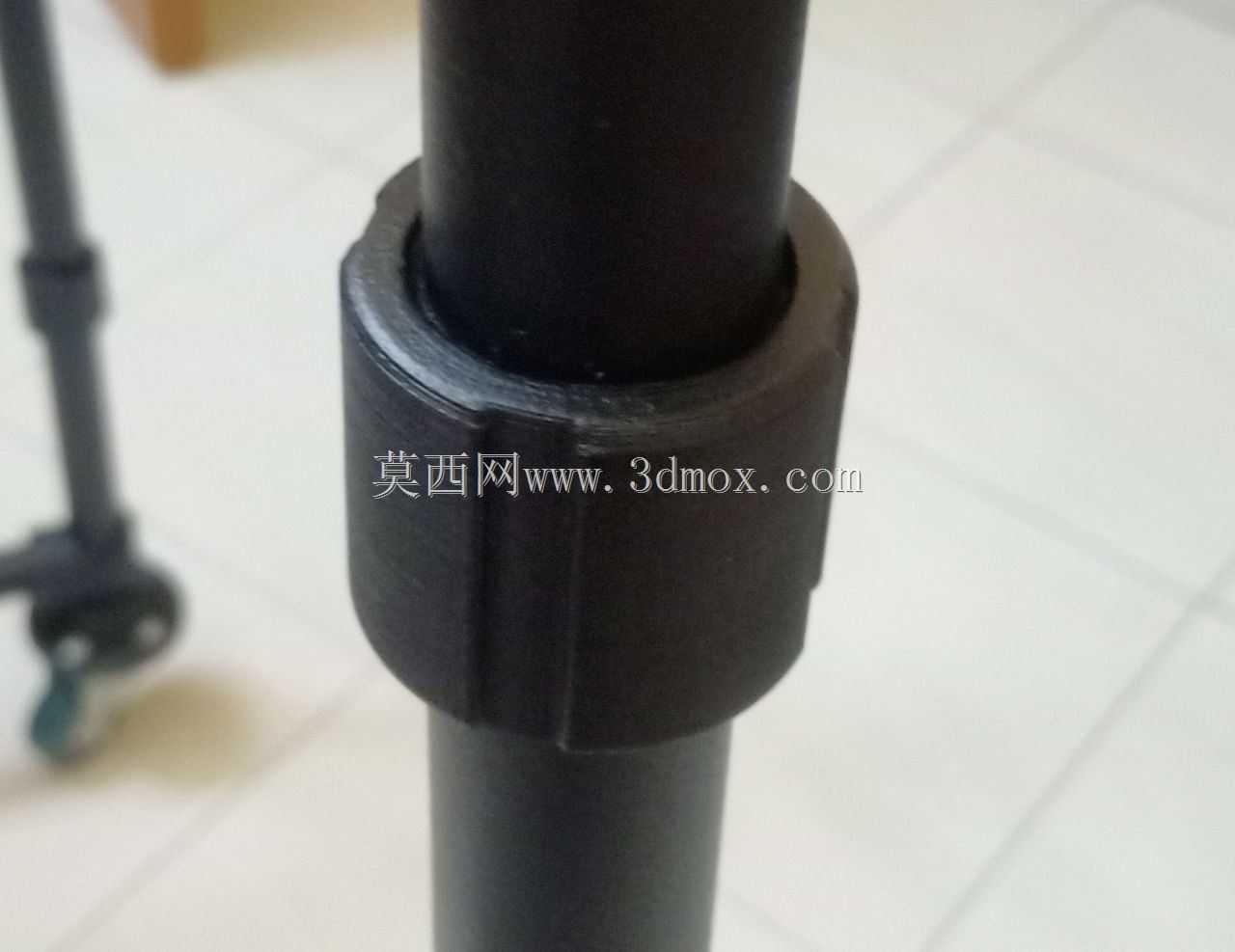

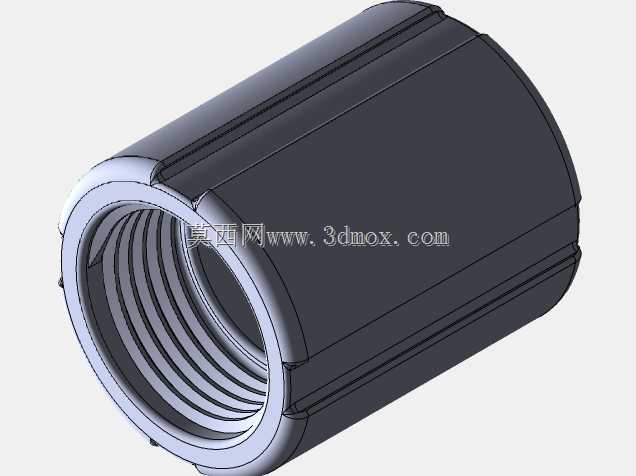

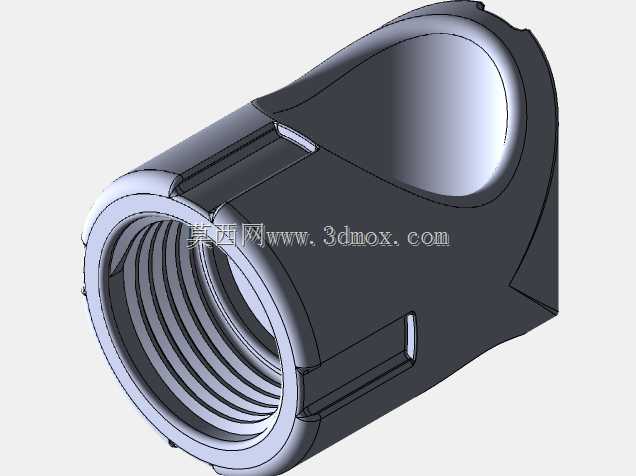

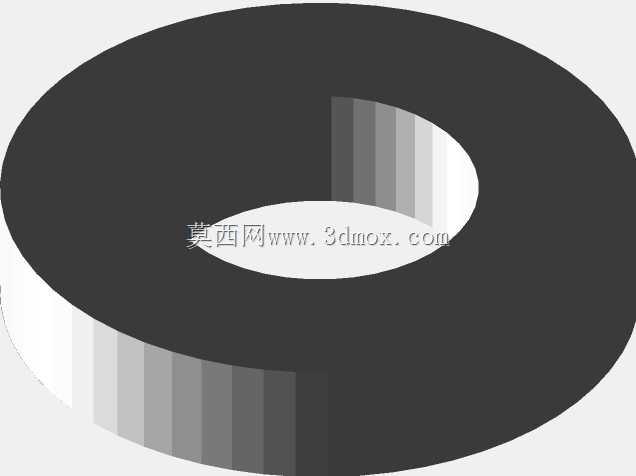

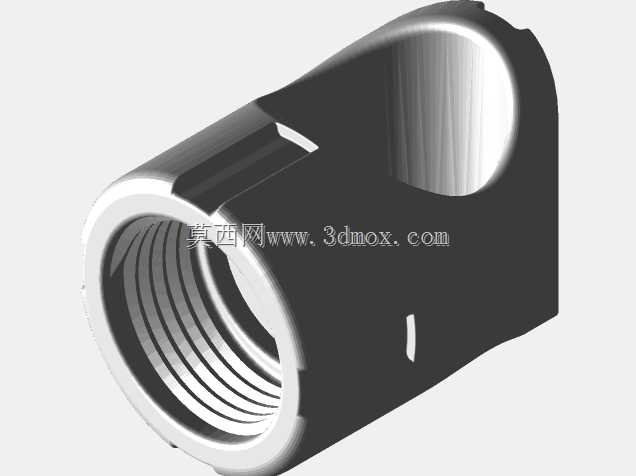

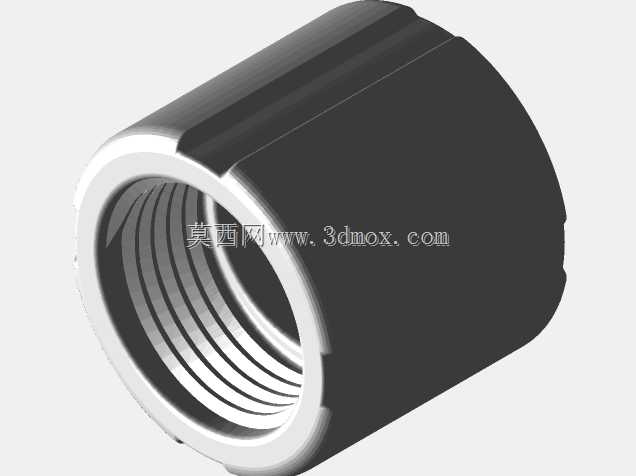

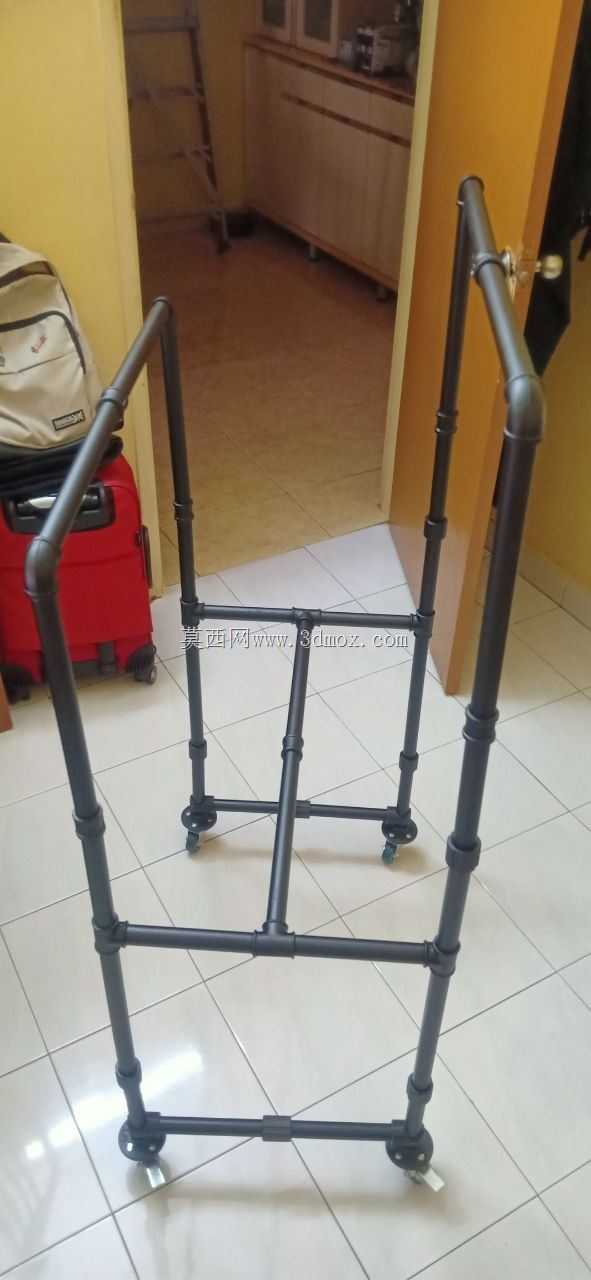

这套连接组件主要适配1英寸规格的圆管搭建场景，日常多用于组合式落地衣架、模块化置物架、轻型物料周转架的杆件对接环节，在民用家居收纳、车间工位临时置物、展会展架快速搭建场景中都能见到同类结构的应用。从实际使用需求出发，这类连接件不需要承受大吨位重载，核心要解决的是圆管轴向对接后的同轴度保持、径向防窜动，以及拆装时的操作便捷性问题，不需要额外粘接或者攻丝锁螺丝，徒手就能完成对接操作，非专业人员也能快速完成架体组装。设计上针对不同部件的受力特性做了材料区分，除了起密封缓冲作用的垫圈采用TPU材质外，其余主体承压结构件均选用ABS碳纤维复合材质打印制作，这种材料配比兼顾了打印成型的精度与结构刚性，相比普通纯ABS材料抗形变能力提升明显，日常架体挂放衣物、放置轻型物料时不会出现接头开裂或者管材松脱的问题。接头的外形做了多面防滑棱设计，安装拧动时不需要借助管钳等工具，手部握持就能施加足够的拧紧力矩，棱边做了R角过渡，不会划手也不会剐蹭挂放的衣物。内部的限位台阶做了公差匹配设计，管材插入后端面刚好抵到台阶位置，既能保证两侧管材插入深度一致，维持架体整体的尺寸精度，也能避免管材插接过深导致接头内部应力集中。安装边界上，接头的外径比适配的1英寸圆管大12mm左右，相邻杆件布置时只要预留出这个径向尺寸余量，就不会出现相邻部件干涉的问题，轴向方向上接头占用的连接长度为32mm，计算架体整体下料尺寸时，只需要在两根对接管材的总长度基础上减去接头内部的重叠插接量，就能得到准确的架体成型尺寸。垫圈嵌在接头内部的密封槽内，TPU材质的弹性特性可以填充管材端面的加工公差，避免对接位置出现晃动间隙，长期使用也不会因为反复拆装出现磨损松旷。这类快装式管接结构不需要复杂的加工工序，不管是3D打印小批量制作，还是开模注塑量产都能快速落地，相比传统的金属管接头重量更轻，成本也更低，完全能满足轻型架体的使用强度要求。
