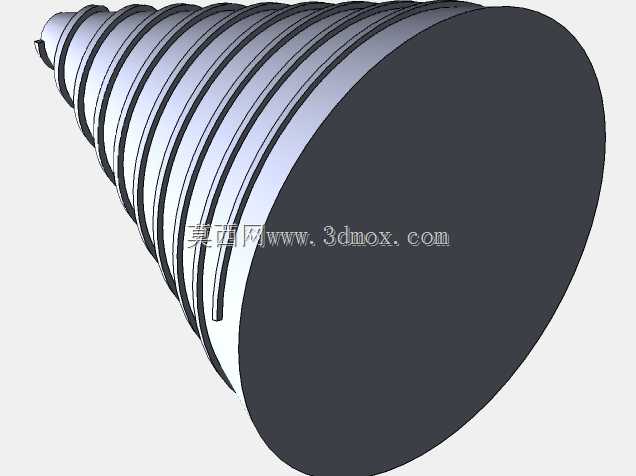

带螺旋排屑槽的锥形钻孔育锥结构

这款带螺旋槽的锥形钻孔育锥，是钻孔加工工序里常用的定位引导类辅具结构，日常在钣金钻孔、型材初加工、木工定位钻孔场景中都能见到它的应用。从结构设计逻辑来看，整体采用圆锥台形态，大端为平直安装基准面，加工时可直接贴合在设备的定位基座或者工装压板上，不需要额外做适配转接，安装边界以大端外圆为最大轮廓，小端为锥形引导头，可快速对准待加工的孔位中心，避免钻孔初始阶段的钻头滑移偏位问题。锥面通体加工连续螺旋槽结构，槽道走向顺着锥面母线螺旋延伸，在钻孔作业过程中，钻头切削产生的切屑可顺着螺旋槽道向外排出，不会堆积在锥孔与钻头的接触间隙里，能有效减少切屑刮伤已加工孔壁的问题，同时降低钻头进给过程的摩擦阻力。设计时锥度的选取匹配常用直柄麻花钻的顶角参数，保证锥面和钻头切削端的贴合度，引导过程中不会出现卡滞或者偏摆的情况，螺旋槽的深度控制在不破坏锥面整体结构强度的范围内，既保证排屑空间充足，也不会让锥壁过薄导致受挤压变形。实际使用时，该结构可适配不同厚度的板材钻孔定位，小端引导头先接触工件表面定位，随着钻头进给，锥面逐步贴合孔壁起到扶正作用，相比普通平面定位钻套，这种带螺旋排屑的锥形结构不需要提前做预冲孔，可直接在平整工件表面完成定位钻孔，尤其适合现场维修、小批量多工位的钻孔作业场景，能大幅减少孔位偏移的返修率。结构建模过程中，螺旋槽的扫描路径需要和锥面保持固定的法向间距，保证槽道深度全程一致，大端安装面做平面度公差约束，确保安装后锥面的轴线和钻头进给方向保持同轴，避免引导过程中出现角度偏差。
