带法兰凸缘的转盘衬套结构设计

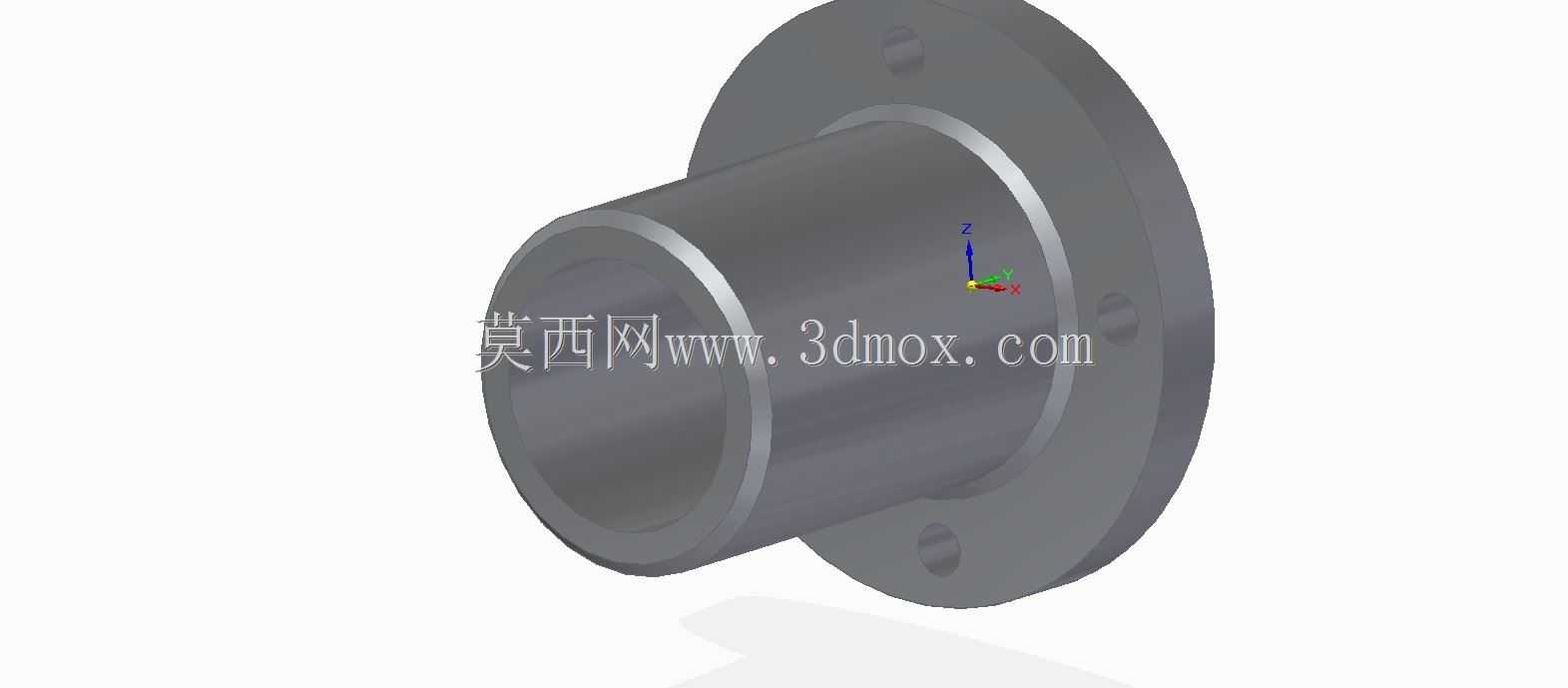

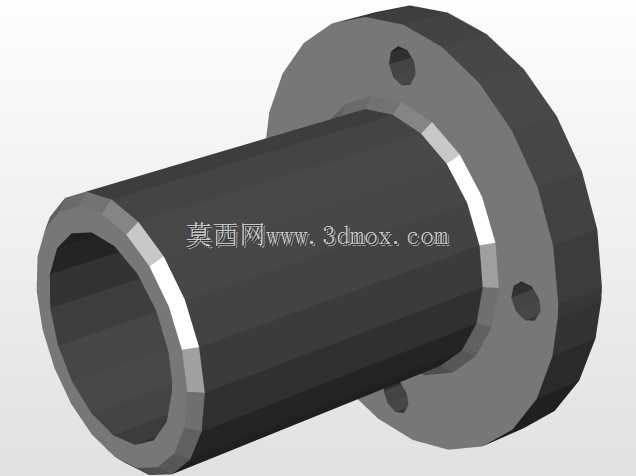

这类带法兰凸缘的转盘衬套，常应用在回转工作台、自动化转盘输送线、旋转工装夹具的转动副位置，作为转轴与安装基座之间的过渡支撑部件，承担径向承载与轴向定位的双重作用，避免转轴直接与基座安装孔发生摩擦磨损，延长核心转轴部件的使用寿命，同时降低转动过程中的摩擦阻力，保障转盘回转动作的平顺性。从结构设计来看，该衬套采用一体式法兰加直筒的构型，法兰端沿圆周方向预留了沉头安装孔位，安装时可通过螺栓将衬套整体固定在基座的安装端面，直筒段插入基座的预制安装孔内，无需额外设计轴向限位结构，即可避免衬套在转轴回转过程中发生轴向窜动，安装便捷性优于无衬边的直轴套。设计过程中，直筒段的内孔尺寸需要与适配转轴的外径做公差匹配，通常选用间隙配合的公差带，保障转轴可以在衬套内灵活转动，同时控制配合间隙在合理范围，避免回转过程中出现过大的径向晃动；法兰端的外径尺寸需要覆盖基座安装孔的周边区域，保障安装后法兰端面与基座表面充分贴合，沉头孔的位置需要与基座上的螺纹孔位一一对应，沉头深度要匹配所选螺栓的头部高度，保证螺栓锁紧后头部不高出法兰端面，避免干涉转盘的回转动作。直筒段的长度需要根据基座安装板的厚度做匹配，通常直筒段插入基座后端面与基座另一侧表面基本齐平，过长会额外占用安装空间，过短则会导致转轴支撑长度不足，影响承载稳定性。衬套的壁厚设计需要结合实际承载工况调整，径向载荷较大的应用场景下可适当增加直筒段壁厚，提升衬套的抗变形能力，法兰与直筒衔接的位置做了圆弧过渡处理，避免应力集中导致衔接位置在长期交变载荷下出现开裂。实际应用中，这类衬套常选用耐磨铜合金、自润滑复合材料或者表面硬化处理的钢材制作，适配不同转速、载荷的使用场景，低转速高载荷的工况下多选用铜合金衬套，可定期加注润滑脂降低摩擦系数，中低载荷免维护的场景下可选用自润滑材质，减少后期维护工作量。在转盘类设备的维护过程中，这类衬套属于易损配件，当衬套内孔磨损量超过允许阈值后，只需拆卸法兰端的固定螺栓即可快速更换衬套，无需对整个基座或者转轴进行返修，大幅降低设备的维护成本与停机时长。建模过程中需要重点关注内孔与法兰端面的垂直度公差，法兰端面与直筒段轴线的垂直度偏差会直接影响转轴安装后的回转精度，导致转盘转动时出现端面跳动，影响转盘上工装的定位精度，同时内孔的圆柱度公差也需要控制在合理范围，避免局部接触应力过大导致衬套局部异常磨损。
