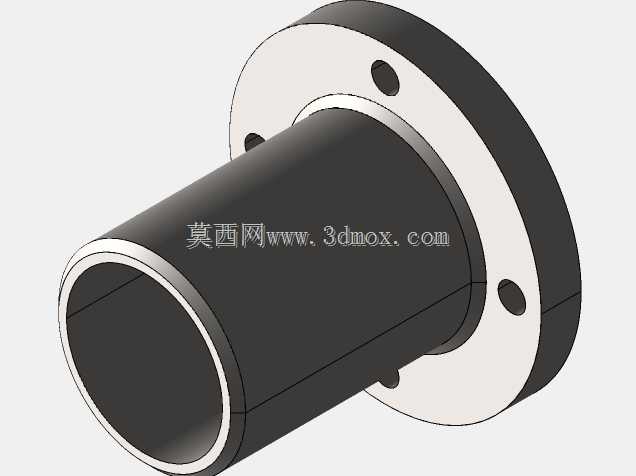

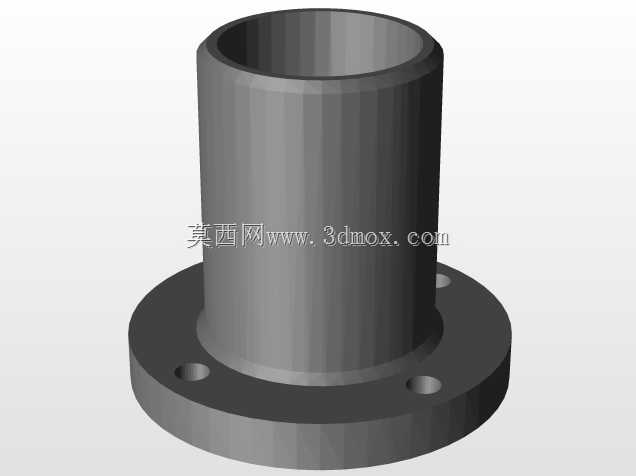

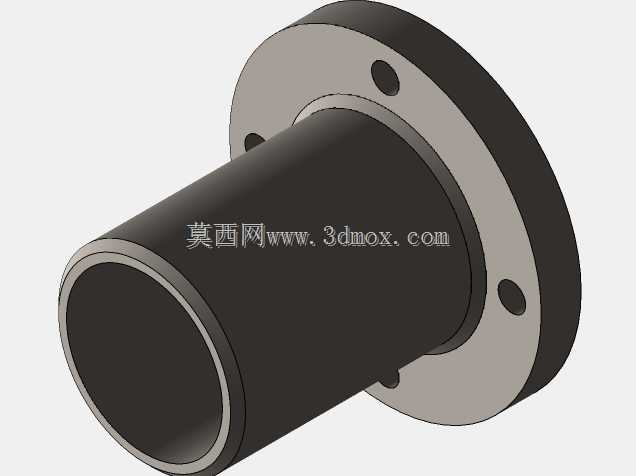

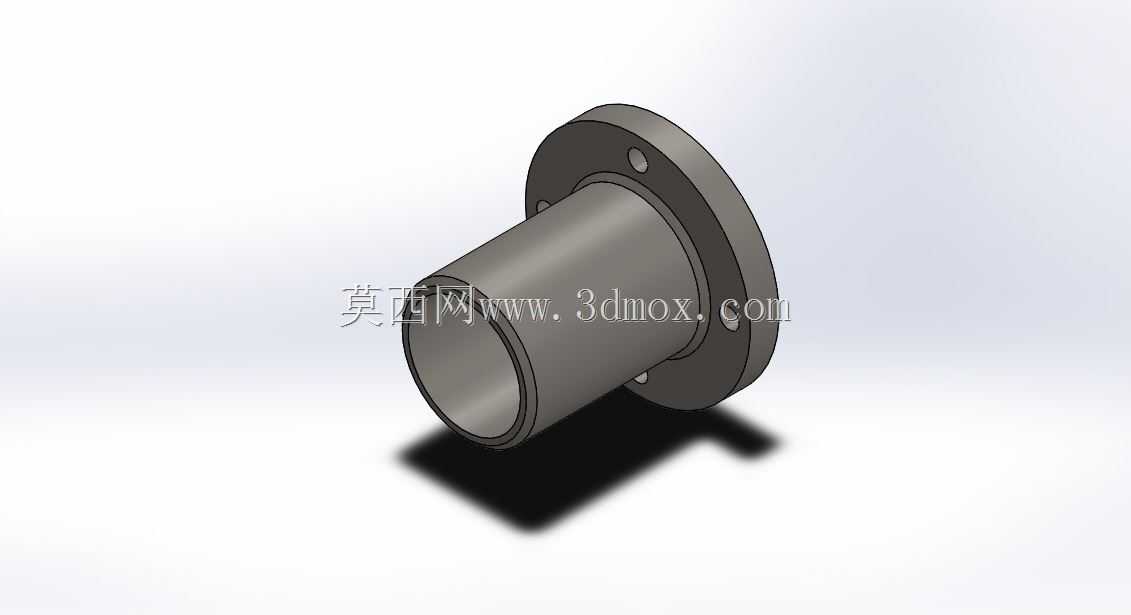

带法兰安装结构的转盘衬套零件

这类带法兰结构的衬套，多应用在需要回转动作的工位上，比如自动化转盘的转轴支撑部位、小型回转工作台的铰接处、输送线的旋转分料机构中，主要承担转轴的径向承载与轴向定位作用，避免转轴直接和安装基座发生摩擦损耗，延长核心转轴部件的使用寿命。从结构设计来看，一端的圆盘法兰是核心安装定位结构，法兰上均匀分布的安装孔，用来穿设固定螺栓，将衬套整体牢牢锁定在安装基座的端面，防止衬套随转轴一同转动，也能抵消转轴回转过程中产生的轴向窜动力；另一端的圆筒段是核心的配合工作面，内孔需要和转轴做间隙配合，既要保证转轴转动时的顺畅度，也要控制配合间隙在合理范围，避免回转过程中出现过大的径向晃动，影响转盘的回转精度。设计这类衬套的时候，首先要确认安装边界：法兰的外径要匹配安装基座的沉台尺寸，保证法兰装入后不会突出基座安装面，也不会因为直径过小导致固定螺栓的跨距不足，影响安装稳定性；圆筒段的长度要根据基座的安装厚度确定，要保证圆筒段完全穿过基座的安装孔，端部和基座另一侧的端面齐平或者略突出，避免转轴穿入后出现局部无支撑的悬空段。内孔的尺寸公差需要根据转轴的转速、负载大小调整，低速重载的工况下可以适当放大配合间隙，加注润滑脂后形成油膜降低摩擦阻力；高速轻载的工况则需要收紧公差，保证回转的同轴度，减少转盘转动时的端面跳动。法兰上的安装孔位置要做均布设计，保证螺栓锁紧时受力均匀，避免法兰因为受力不均出现翘曲，导致衬套内孔和转轴的同轴度偏差，加剧局部磨损。圆筒段的外壁和安装基座的孔位一般采用过渡配合，装配时可以借助铜棒轻轻敲入，或者采用热装工艺，保证衬套和基座之间没有相对转动的间隙。这类衬套的材质多选耐磨铜合金或者表面硬化处理的钢材，工作面的粗糙度要控制在合理范围，降低和转轴接触时的摩擦系数，日常维护时只需要定期在衬套和转轴的配合面加注润滑脂，就能保证长期稳定运行，不需要频繁拆解更换，能有效降低设备的维护成本。在做三维建模的时候，要重点保证法兰端面和圆筒段轴线的垂直度，否则安装后会出现转轴偏斜，导致转盘转动卡滞；安装孔的位置度也要严格控制，避免现场安装时出现孔位错位，无法穿设固定螺栓的问题。
