内联螺旋齿轮箱壳体结构三维设计

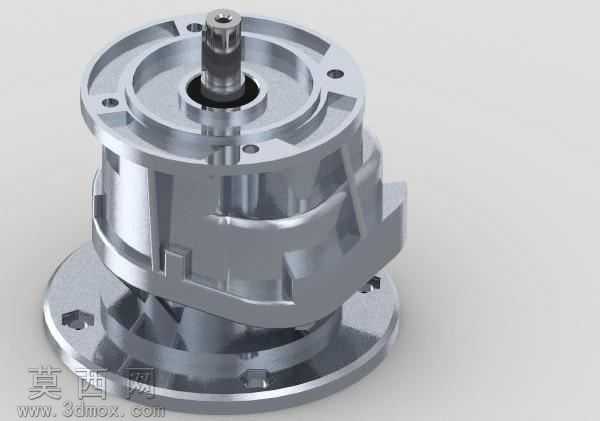

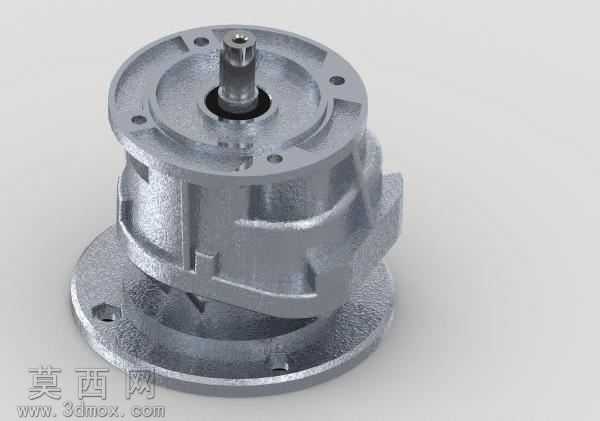

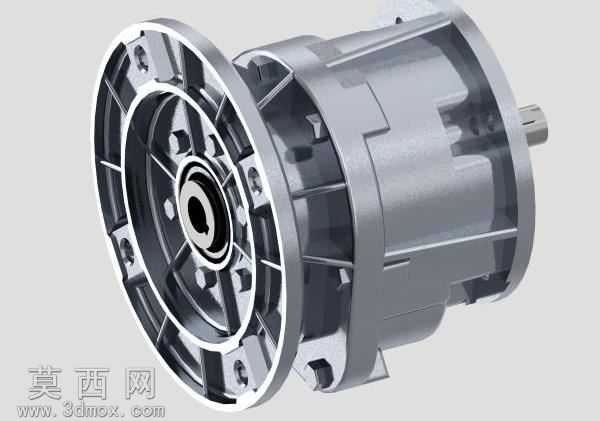

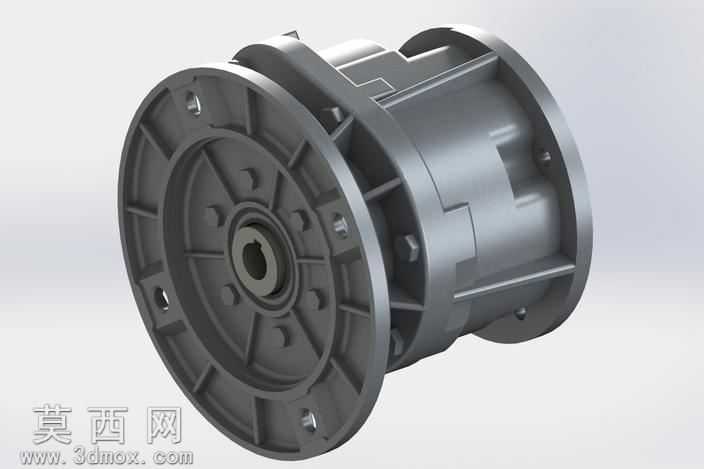

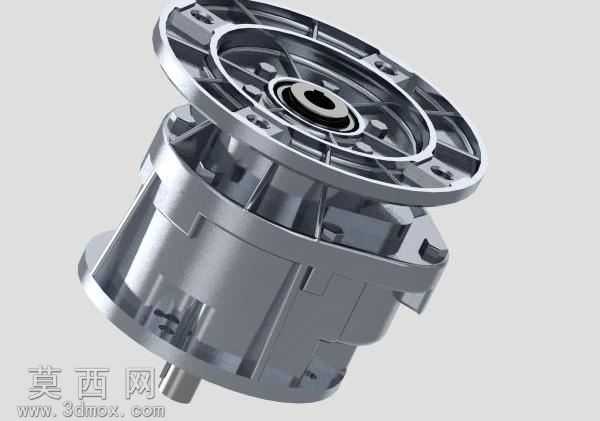

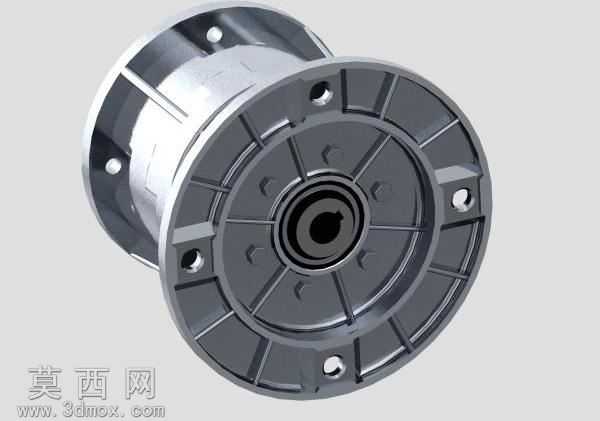

本作品为内联螺旋齿轮箱的壳体结构三维建模成果，建模过程依托三维机械设计软件完成，整体采用自顶向下的设计思路，先依据齿轮箱的传动布局需求确定壳体的整体轮廓与安装基准，再逐步细化各部分结构细节。建模阶段严格遵循机械加工与装配的工艺要求，对输入端法兰盘的安装孔位采用圆周阵列特征完成，保证孔位的位置度与同轴度符合装配公差要求，法兰盘端面设计有定位止口结构，可实现与动力输入端部件的精准对接，避免装配错位。壳体主体的筒身部分采用拉伸与拔模特征结合的方式构建，兼顾壳体的结构强度与脱模工艺性，筒身外壁设置有多处加强筋结构，通过筋特征命令生成，在不显著增加壳体壁厚与整体重量的前提下，大幅提升壳体的抗扭、抗弯刚度，降低齿轮传动过程中产生的振动与形变。输出端的轴孔位置设计有轴承安装位，建模时预留了标准轴承的装配间隙与密封件安装槽，可适配对应规格的滚动轴承与油封组件，保证传动过程中的密封性能与转动顺畅度。渲染阶段采用金属材质赋予壳体外观，模拟铝合金压铸成型后的哑光金属质感，对法兰盘端面、轴承安装孔等机加工面单独设置高光金属材质，区分铸造成型面与机加工面的视觉差异，场景布光采用多光源组合方案，主光源从斜上方投射突出壳体的整体轮廓与结构层次，辅助光源补光消除结构死角的暗部阴影，环境光添加柔和的反射效果，真实还原金属壳体的材质特性。整体结构设计充分考虑内联螺旋齿轮的传动空间需求，壳体内部预留了足够的齿轮啮合腔体，同时壳体外部的安装固定结构可适配多种安装场景，各部分特征参数均可编辑调整，方便后续根据实际传动参数修改齿轮箱的尺寸规格，为后续的工程图导出、装配仿真与实物加工提供精准的三维模型基础。
